프린터 서버로 동작하는 라즈베리 파이에 온도, 습도를 측정하는 dht11 센서를 달았다. 센서는 1,500원인데 배송비 포함 4,000원에 구매했다. 인터넷에서 바로 사용할 수 있는 python 코드를 찾았지만 동작하지 않아 gcc로 된 코드를 사용했다. 아래 그림과 같이 구성했다.
111에러가 홈 서버 접속 시도를 차단했다. 찾아보니 서버 내 my.cnf 파일 bind 설정을 수정해야 함을 알았다.
워드 프레스 테마 디렉토리 안 functions.php를 보면 사용자 정의 함수를 만들고, 데이터베이스를 조회할 수 있다. functions.php 파일을 수정하기 보다, header.php를 간단하게 수정했다. 스타일 등 html을 잘 모르기 때문에 가장 간단한 정보만 표시했다. 아래는 header.php 파일이다. 마지막에 4줄 정도만 넣었다.
<?php
/**
* The header for our theme
*
* This is the template that displays all of the <head> section and everything up until <div id="content">
*
* @link https://developer.wordpress.org/themes/basics/template-files/#template-partials
*
* @package WordPress
* @subpackage Twenty_Seventeen
* @since Twenty Seventeen 1.0
* @version 1.0
*/
?><!DOCTYPE html>
<html <?php language_attributes(); ?> class="no-js no-svg">
<head>
<meta charset="<?php bloginfo( 'charset' ); ?>">
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="profile" href="https://gmpg.org/xfn/11">
<?php wp_head(); ?>
</head>
<body <?php body_class(); ?>>
<?php wp_body_open(); ?>
<div id="page" class="site">
<a class="skip-link screen-reader-text" href="#content"><?php _e( 'Skip to content', 'twentyseventeen' ); ?></a>
<header id="masthead" class="site-header" role="banner">
<?php get_template_part( 'template-parts/header/header', 'image' ); ?>
<?php if ( has_nav_menu( 'top' ) ) : ?>
<div class="navigation-top">
<div class="wrap">
<?php get_template_part( 'template-parts/navigation/navigation', 'top' ); ?>
</div><!-- .wrap -->
</div><!-- .navigation-top -->
<?php endif; ?>
</header><!-- #masthead -->
<?php
/*
* If a regular post or page, and not the front page, show the featured image.
* Using get_queried_object_id() here since the $post global may not be set before a call to the_post().
*/
if ( ( is_single() || ( is_page() && ! twentyseventeen_is_frontpage() ) ) && has_post_thumbnail( get_queried_object_id() ) ) :
echo '<div class="single-featured-image-header">';
echo get_the_post_thumbnail( get_queried_object_id(), 'twentyseventeen-featured-image' );
echo '</div><!-- .single-featured-image-header -->';
endif;
?>
<div class="site-content-contain">
<div id="content" class="site-content">
/*여기 추가*/
<div align="center">
<?php
$mydb = new wpdb('????','?????','???','???');$results = $mydb->get_results("SELECT * FROM `dataTemperatureAndHumidity` ORDER BY `dataTemperatureAndHumidity`.`time` DESC limit 1");foreach($results as $result){echo "온도: "; echo $result->temperature; echo ", 습도: "; echo $result->humidity;echo ", 수집시각: ";echo $result->time;}
?></div>
다음은 라즈베리안에서 돌아가는 gcc 파일이다. 인터넷 파일 그대로 사용했고, crobtab으로 30분에 한번 실행하도록 했다. 다음 컴파일 할 때 mysql과 wiringPi 옵션을 주어야 한다.
/* mysql connect and query sample */
#include <stdio.h>
#include <stdlib.h>
#include <mysql.h>
#include <time.h>
#include <unistd.h>
#include <wiringPi.h>
#include <stdint.h>
#define MAXTIMINGS 83
#define DHTPIN 0
int dht11_dat[5] = {0, } ;
void read_dht11_dat()
{
uint8_t laststate = HIGH ;
uint8_t counter = 0 ;
uint8_t j = 0, i ;
uint8_t flag = HIGH ;
uint8_t state = 0 ;
float f ;
dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0 ;
pinMode(DHTPIN, OUTPUT) ;
digitalWrite(DHTPIN, LOW) ;
delay(18) ;
digitalWrite(DHTPIN, HIGH) ;
delayMicroseconds(30) ;
pinMode(DHTPIN, INPUT) ;
for (i = 0; i < MAXTIMINGS; i++) {
counter = 0 ;
while ( digitalRead(DHTPIN) == laststate) {
counter++ ;
delayMicroseconds(1) ;
if (counter == 200) break ;
}
laststate = digitalRead(DHTPIN) ;
if (counter == 200) break ; // if while breaked by timer, break for
if ((i >= 4) && (i % 2 == 0)) {
dht11_dat[j / 8] <<= 1 ;
if (counter > 20) dht11_dat[j / 8] |= 1 ;
j++ ;
}
}
if ((j >= 40) && (dht11_dat[4] == ((dht11_dat[0] + dht11_dat[1] + dht11_dat[2] +
dht11_dat[3]) & 0xff))) {
printf("humidity = %d.%d %% Temperature = %d.%d *C \n", dht11_dat[0],
dht11_dat[1], dht11_dat[2], dht11_dat[3]) ;
}
else printf("Data get failed\n") ;
}
float RandomFloat(float a, float b) {
//seed 값 현재 시각으로 초기화
srand(time(NULL));
float random = ((float) rand()) / (float) RAND_MAX;
float diff = b - a;
float r = random * diff;
return a + r;
}
int main(int argc, char **argv)
{
if (wiringPiSetup() == -1) exit(1) ;
char temp[10];
char humidity[10];
read_dht11_dat();
sprintf(temp, "%d.%d", dht11_dat[2], dht11_dat[3]);
sprintf(humidity, "%d.%d",dht11_dat[0], dht11_dat[1]);
MYSQL mysql;
MYSQL *conn;
MYSQL_RES *result;
MYSQL_ROW row;
//printf("now: %d-%d-%d %d:%d:%d\n",tm.tm_year+1900, tm.tm_mon+1, tm.tm_mday,tm.tm_hour,tm.tm_min, tm.tm_sec);
char query_buffer[2048];
conn = mysql_init(&mysql);
//float temper, centerVal; //온도, 중심값.
//centerVal=25;
//한글을 사용하기 위해 utf-8로 설정.
mysql_options(conn, MYSQL_SET_CHARSET_NAME, "utf8");
mysql_options(conn, MYSQL_INIT_COMMAND, "SET NAMES utf8");
//18, 19행은 한글 사용하기 위해, mysql 옵션 수정..
//아래는 서버 설정에 맞도록 수정..
if(!mysql_real_connect(conn, "????", "????", "????", NULL, 3306, NULL, 0)){
fprintf(stderr,"error %s", mysql_error(conn));
printf("cannot connect");
exit(1);
}
else{
//아래는 test_db를 사용하도록 수정..
if (mysql_select_db(conn, "????")){
printf("cannot use databases");
exit(1);
}
}
time_t t =time(NULL);
struct tm tm = *localtime(&t);
sprintf(query_buffer, "select * from dataTemperatureAndHumidity");
mysql_query(conn, query_buffer);
result = mysql_store_result(conn);
while( (row = mysql_fetch_row(result)) != NULL){
printf("row[0],%s, %s, %s",row[0], row[1], row[2]);
}
sprintf(query_buffer, "INSERT INTO `dataTemperatureAndHumidity`(`time`, `temperature`, `humidity`) VALUES ('%d-%d-%d %d:%d:%d', %s, %s);",tm.tm_year+1900,tm.tm_mon+1,tm.tm_mday,tm.tm_hour,tm.tm_min, tm.tm_sec, temp, humidity);
if (mysql_query(conn, query_buffer)){
printf("query faild : %s\n", query_buffer);
exit(1);
}
mysql_close(conn);
}

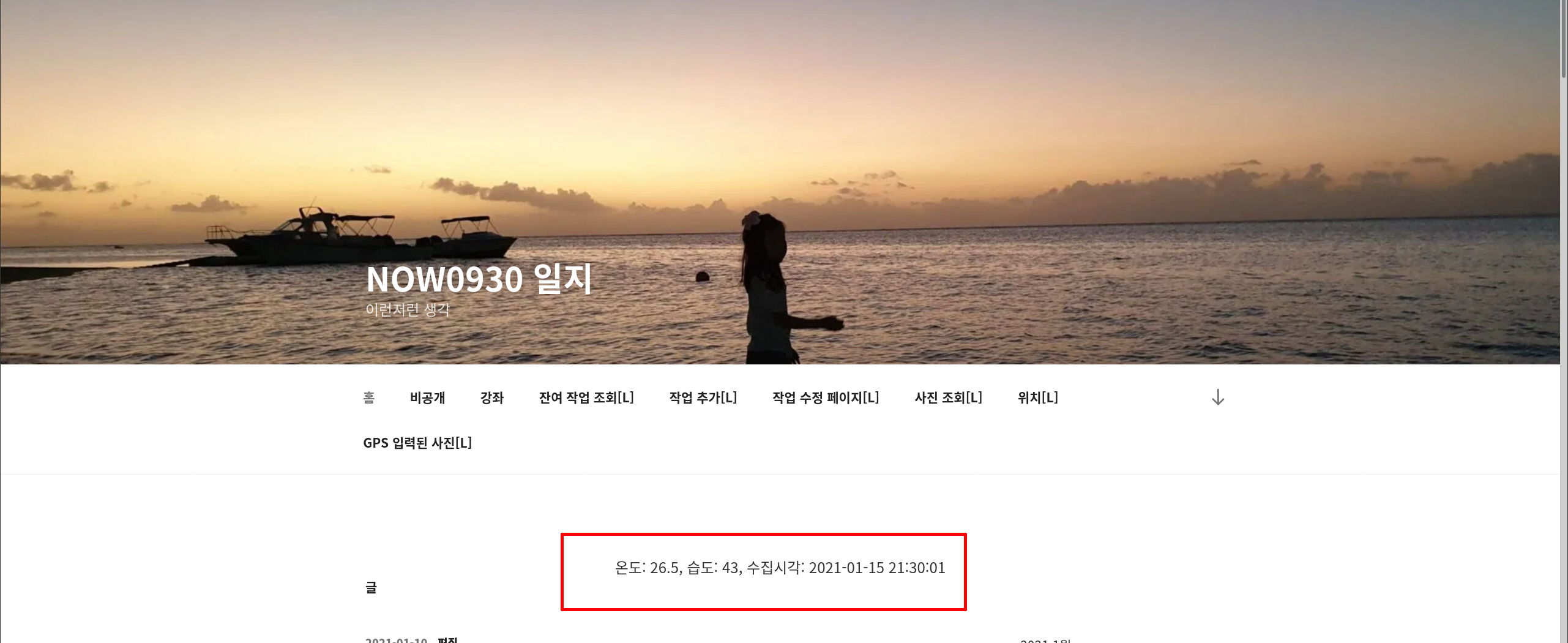

마누라에게 자랑하니, 왜 만들었냐고 한다. 아래 그림과 같이 잘 나온다.
(업데이트)그래프를 그릴 수도 있다.
jpgraph 모듈을 설치해야 한다. 아래 사이트에서 jpgraph를 다운로드 받아 적당한 web page에 넣어 준다.
header.php에 graph를 직접 넣으면 안된다. JpGraph Error: HTTP headers have already been sent 이런 에러가 난다. php가 파일로 변환 후 html이 이미지로 표시하게 한다.
header.php
<?php
/**
* The header for our theme
*
* This is the template that displays all of the <head> section and everything up until <div id="content">
*
* @link https://developer.wordpress.org/themes/basics/template-files/#template-partials
*
* @package WordPress
* @subpackage Twenty_Seventeen
* @since Twenty Seventeen 1.0
* @version 1.0
*/
?><!DOCTYPE html>
<html <?php language_attributes(); ?> class="no-js no-svg">
<head>
<meta charset="<?php bloginfo( 'charset' ); ?>">
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="profile" href="https://gmpg.org/xfn/11">
<?php wp_head(); ?>
</head>
<body <?php body_class(); ?>>
<?php wp_body_open(); ?>
<div id="page" class="site">
<a class="skip-link screen-reader-text" href="#content"><?php _e( 'Skip to content', 'twentyseventeen' ); ?></a>
<header id="masthead" class="site-header" role="banner">
<?php get_template_part( 'template-parts/header/header', 'image' ); ?>
<?php if ( has_nav_menu( 'top' ) ) : ?>
<div class="navigation-top">
<div class="wrap">
<?php get_template_part( 'template-parts/navigation/navigation', 'top' ); ?>
</div><!-- .wrap -->
</div><!-- .navigation-top -->
<?php endif; ?>
</header><!-- #masthead -->
<?php
/*
* If a regular post or page, and not the front page, show the featured image.
* Using get_queried_object_id() here since the $post global may not be set before a call to the_post().
*/
if ( ( is_single() || ( is_page() && ! twentyseventeen_is_frontpage() ) ) && has_post_thumbnail( get_queried_object_id() ) ) :
echo '<div class="single-featured-image-header">';
echo get_the_post_thumbnail( get_queried_object_id(), 'twentyseventeen-featured-image' );
echo '</div><!-- .single-featured-image-header -->';
endif;
?>
<div class="site-content-contain">
<div id="content" class="site-content">
<div align="center">
<?php
$ydata = array();
$y2data = array();
$xdata = array();
$mydb = new wpdb('???','???','???','???');
$results = $mydb->get_results("SELECT * FROM `dataTemperatureAndHumidity` ORDER BY `dataTemperatureAndHumidity`.`time` DESC limit 30");
foreach($results as $result){
$ydata[] = $result->temperature;
$y2data[] = $result->humidity;
$xdata[] = strtotime($result->time);
#echo $result->time;
};
#echo gettype($xdata[0]);
// Create graph instance
require_once ('jpgraph/src/jpgraph.php');
require_once ('jpgraph/src/jpgraph_line.php');
require_once ('jpgraph/src/jpgraph_date.php');
// Some (random) data
#$ydata = array(11,3,8,12,5,1,9,13,5,7);
// Size of the overall graph
$width=400;
$height=100;
// Create the graph and set a scale.
// These two calls are always required
$graph = new Graph($width,$height);
$graph->SetScale('datlin');
$graph->title->Set("Temperature");
$graph2 = new Graph($width,$height);
$graph2->SetScale('datlin');
$graph2->title->Set("Humidity");
// Create the linear plot
$lineplot=new LinePlot($ydata, $xdata);
$lineplot2=new LinePlot($y2data, $xdata);
// Add the plot to the graph
$graph->Add($lineplot);
$graph2->Add($lineplot2);
// Display the graph
$graph->Stroke("./temperature.jpg");
$graph2->Stroke("./humidity.jpg");
?></div>
<div align = "center"><img src = "./temperature.jpg"/> <img src = "./humidity.jpg" /> </div>

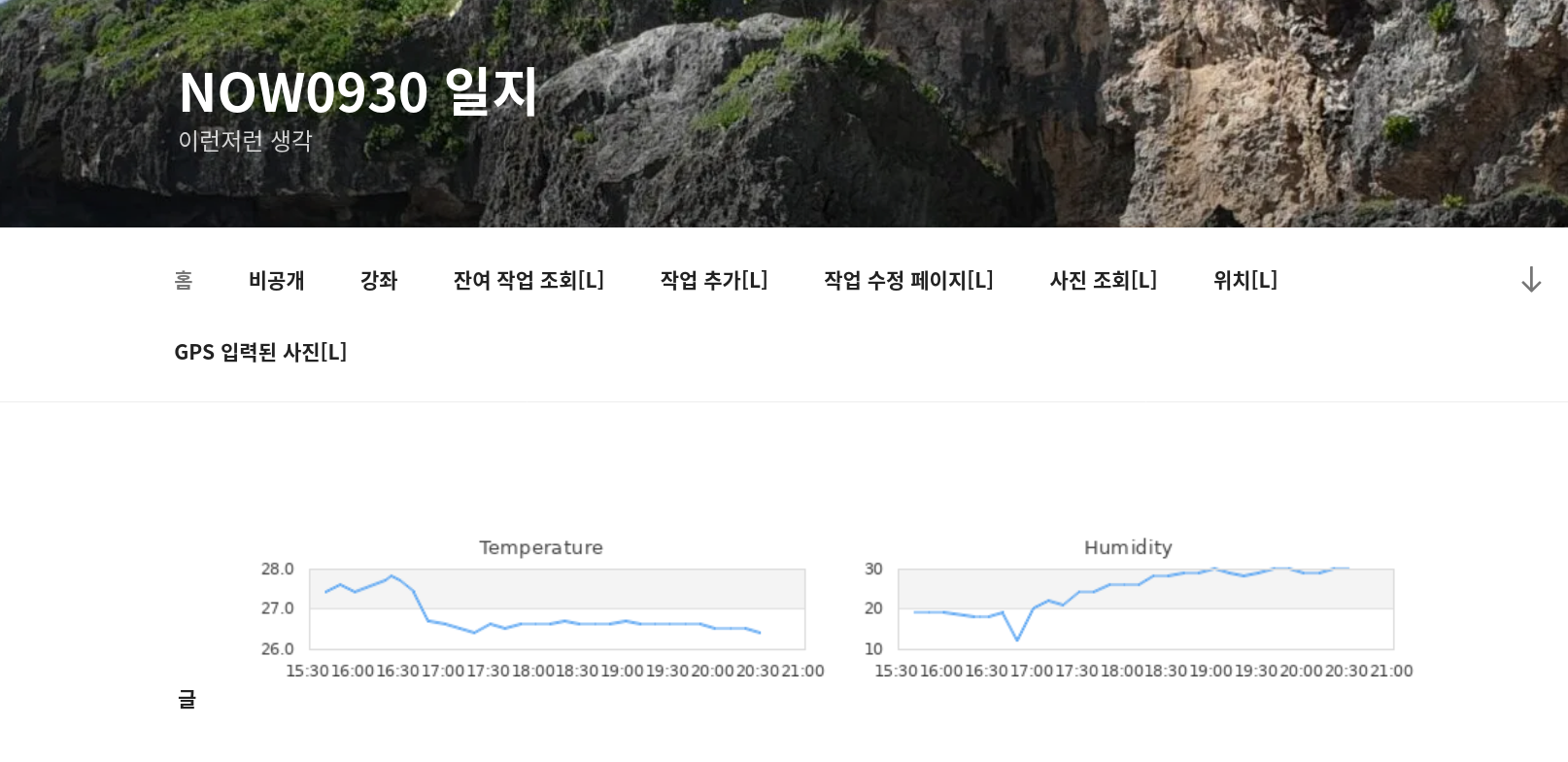

잘 표시된다. 홈 페이지가 갈수록 괴상하게 변한다.
