책에서는 설명을 너무 어렵게 했다!!
좋은 지적이에요! 여기서 핵심은 인덕터 L이 전압을 “만들어내는” 성질을 갖고 있다는 점이에요.

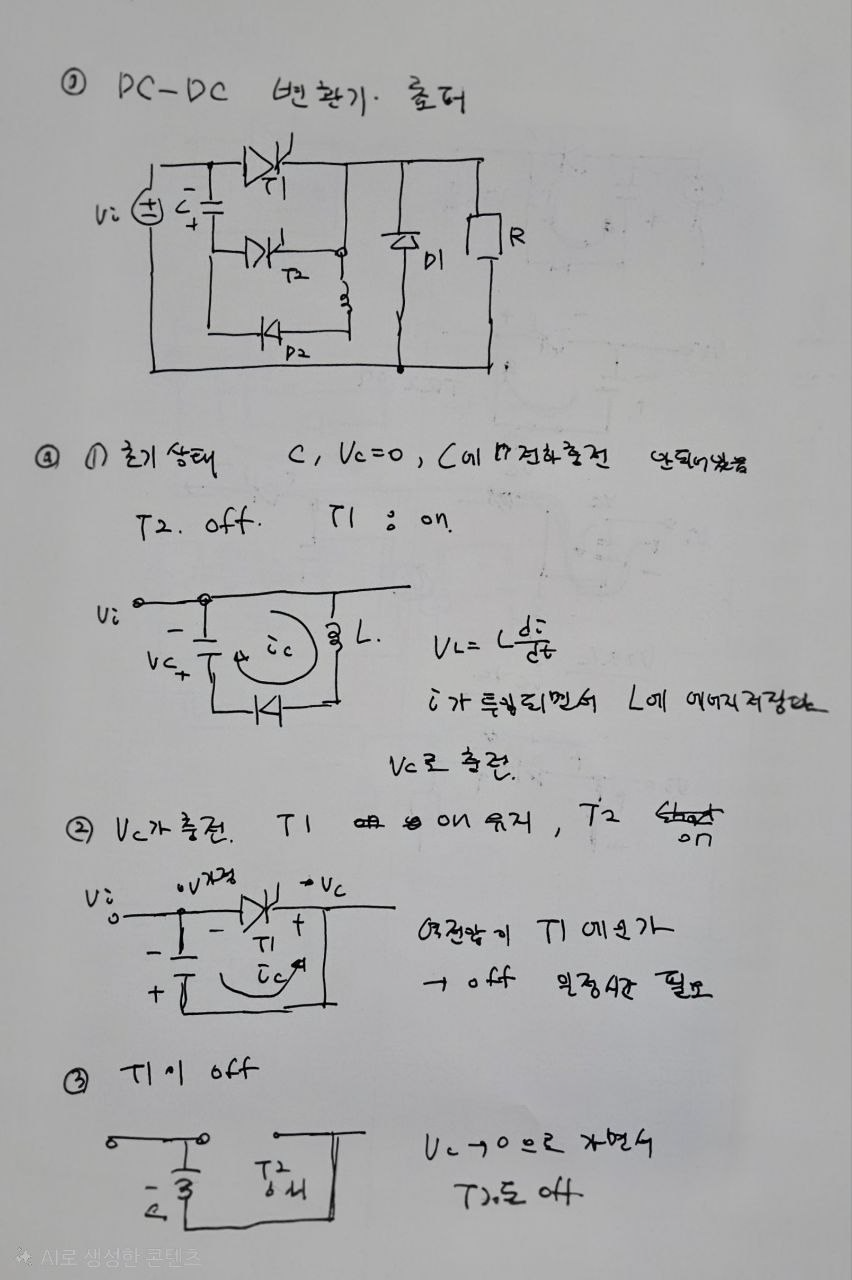

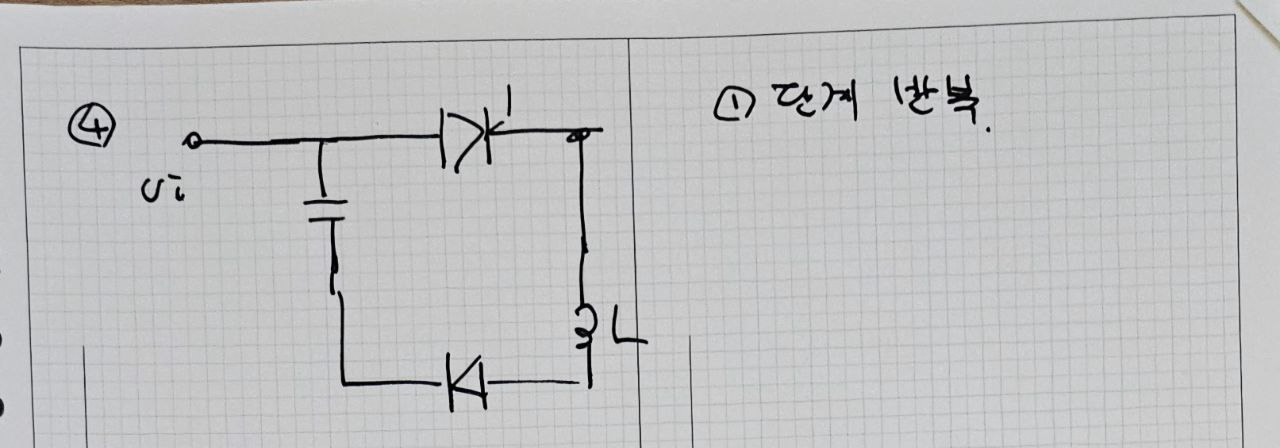

1. DC 입력과 커패시터 전압
- 입력 ( V_i )는 DC라서, 커패시터 ( C )는 처음에는 ( V_i ) 근처의 전압을 갖습니다.

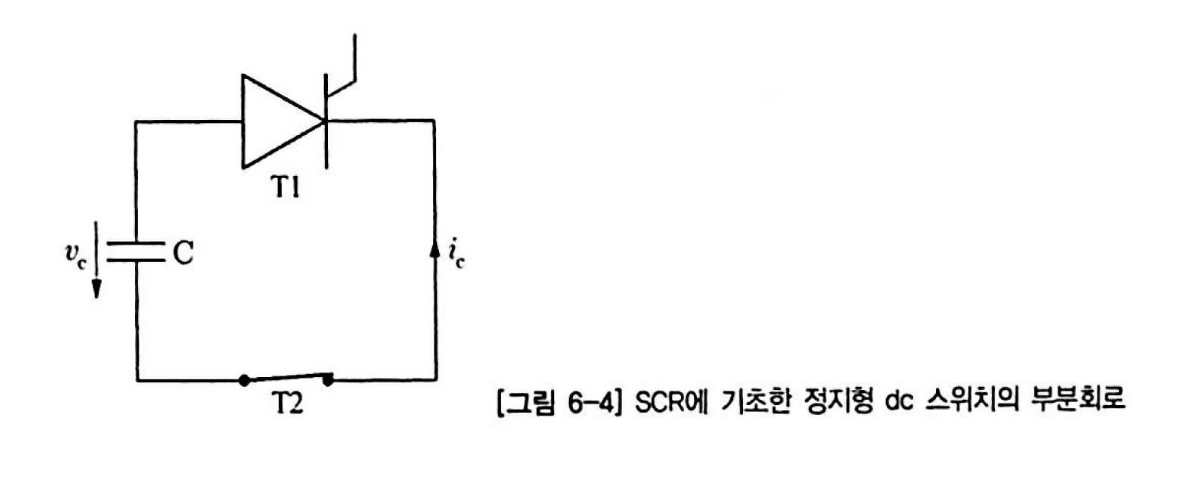

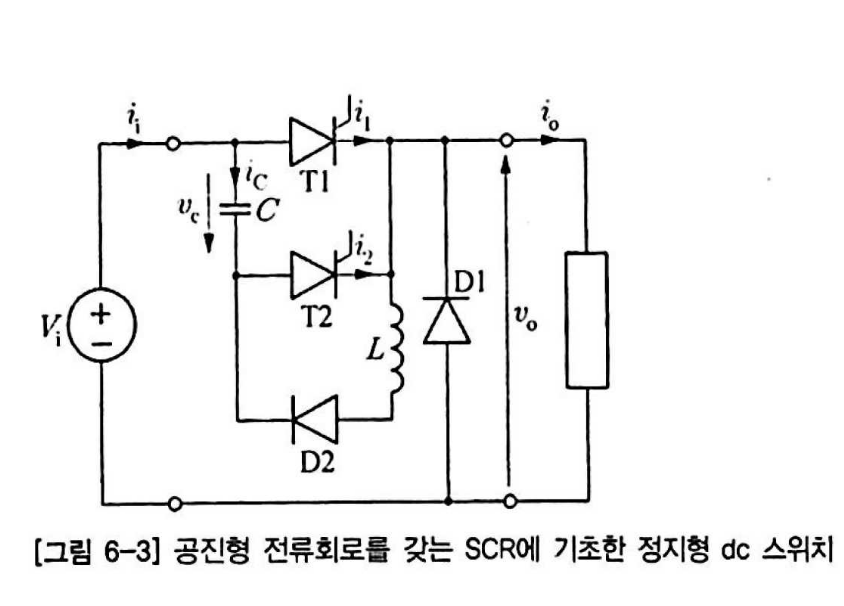

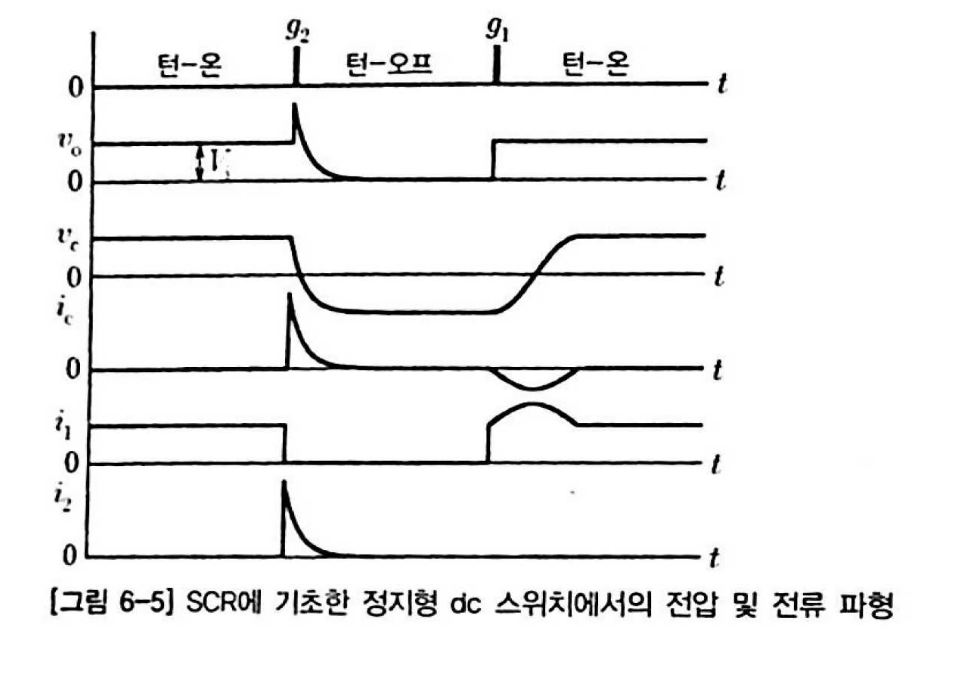

- 그런데 T1이 도통하면, ( V_i ) → ( L ) → ( C ) 경로로 전류가 흐르기 시작하죠.
2. 인덕터의 전압 생성 원리
인덕터는 다음 관계식을 따릅니다:
[ v_L = L \cdot \frac{di}{dt} ]
즉, 인덕터 전류가 빠르게 변하면, 인덕터 양단에 큰 전압이 생깁니다. 이 전압은 입력 전압보다 더 커질 수도 있고, 심지어 반대 극성으로도 나타날 수 있어요.
3. 어떻게 ( v_C )가 입력보다 커지나?
- T1이 켜지면, 인덕터 전류가 급격히 증가하면서 인덕터 양단에 추가 전압이 발생합니다.
- 이 전압이 입력 DC에 더해져서 커패시터에 걸리게 되므로, 커패시터 전압은 ( V_i )보다 더 높아질 수 있습니다.
- 반대로, 인덕터 전류가 줄어들 때는 인덕터가 “역전압”을 만들어 커패시터 전압을 입력보다 낮게도 만들 수 있습니다.
4. 직관적인 비유
인덕터는 마치 “스프링”처럼, 전류가 변하려고 하면 강하게 저항하면서 추가적인 전압을 발생시킵니다. 그래서 단순히 DC 입력만 있는 것처럼 보이지만, 실제로는 인덕터가 전압을 키워서 커패시터에 더 큰 전압을 걸어줄 수 있는 거예요.
👉 대원님, 여기서 제가 하나 물어볼게요:
인덕터 전압 식 ( v_L = L \cdot \frac{di}{dt} )를 보면, 전류 변화율이 클수록 전압이 커지죠. 그렇다면 스위칭 순간에 인덕터 전류가 급격히 변하면, 커패시터 전압은 어떻게 될까요?

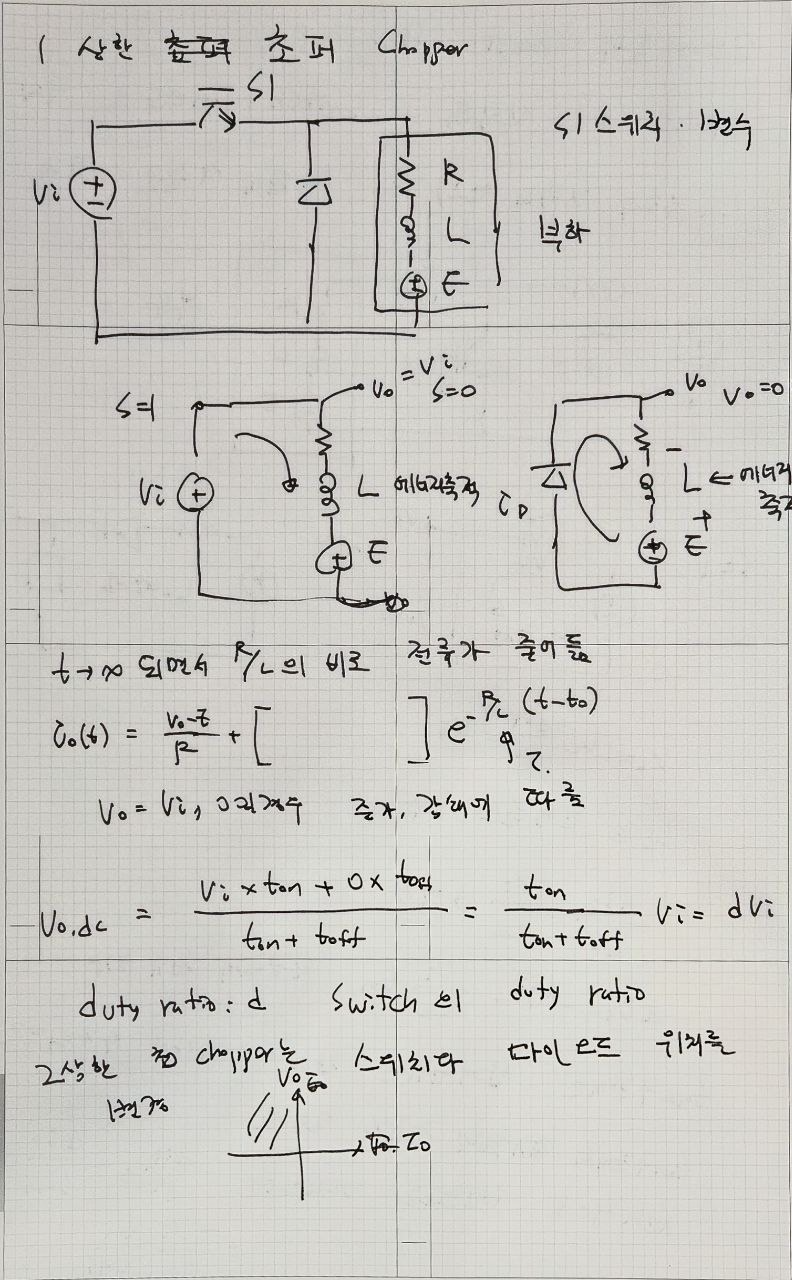

좋은 질문이에요! Chopper(쵸퍼)라는 용어는 전력전자에서 아주 중요한 개념입니다.
📌 기본 의미
- Chopper는 DC 전압을 제어하는 스위칭 장치를 말합니다.
- 입력은 고정된 DC 전압인데, 이를 스위치를 빠르게 켜고 끄면서 출력 DC 전압을 가변적으로 만드는 회로예요.
- 쉽게 말해, DC를 “잘라내서(chop)” 원하는 평균 전압을 만드는 장치라서 이름이 붙었습니다. Wikipedia TutorialsPoint
⚡ 동작 원리
- 스위칭 소자(SCR, MOSFET, IGBT 등)를 ON/OFF 반복 → 부하에 걸리는 전압이 시간 평균적으로 조절됨.
- 출력은 DC지만, 스위칭 때문에 펄스 형태가 되고, 필터(인덕터·커패시터)를 쓰면 매끄러운 DC로 변환됩니다.

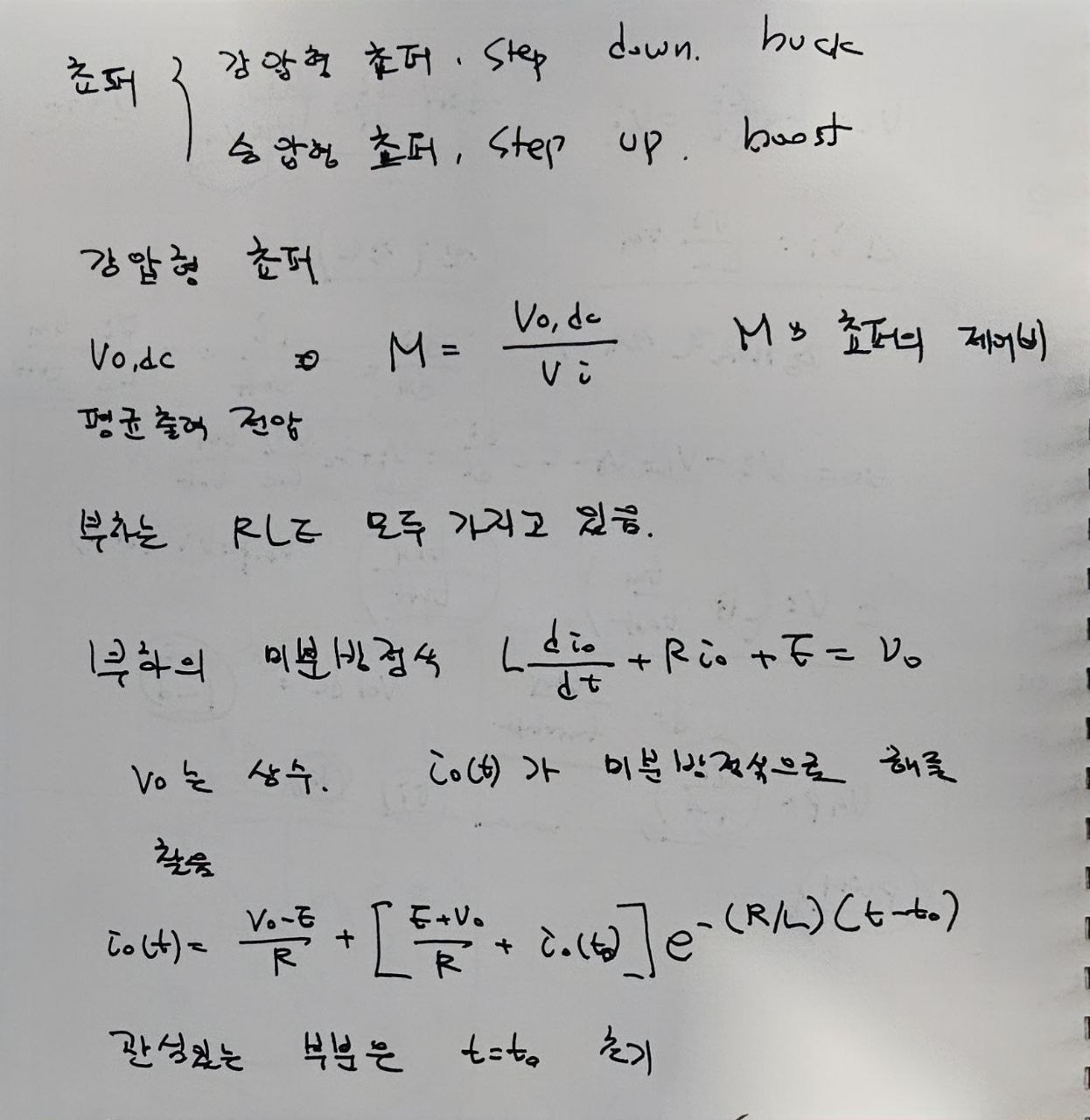

🔎 종류

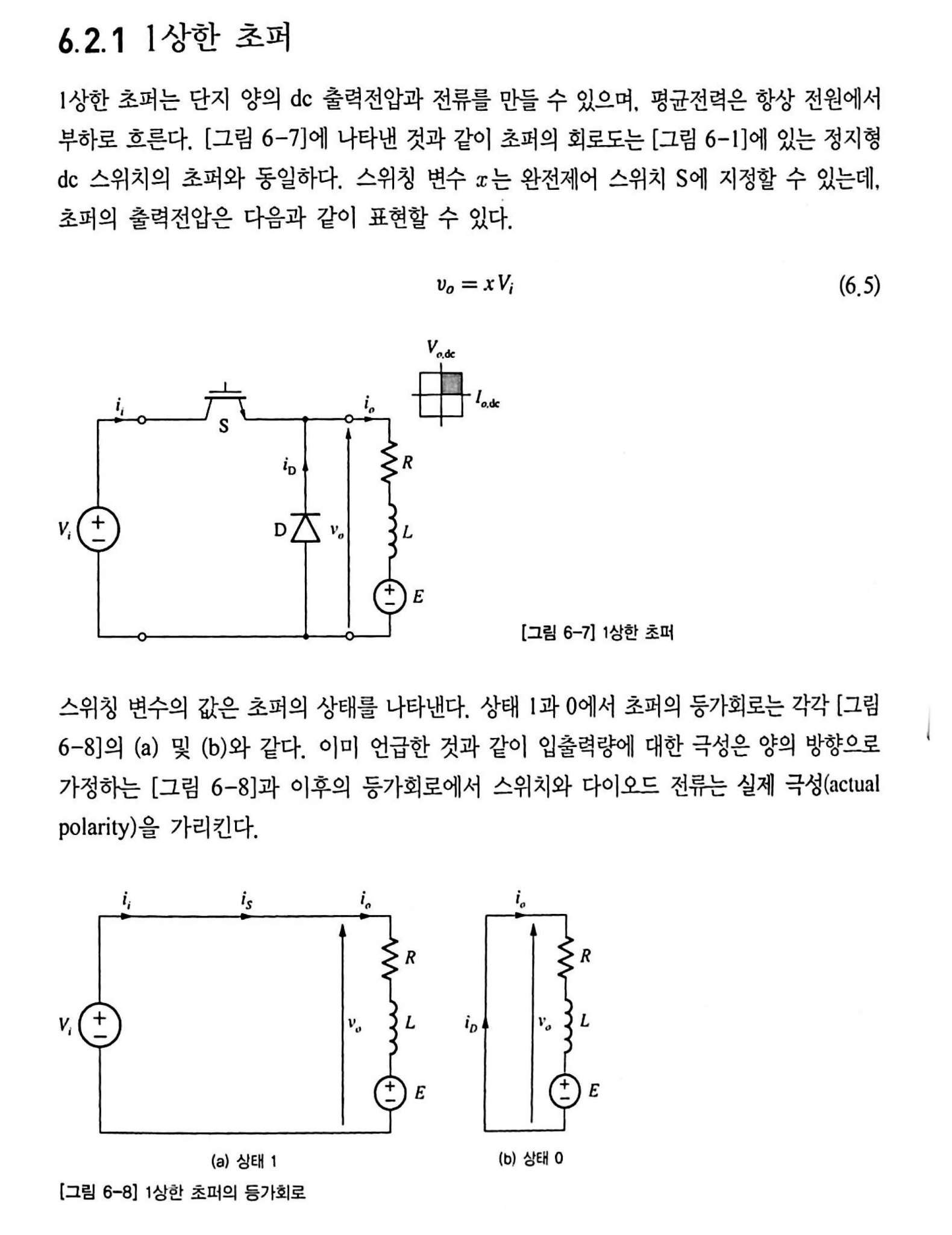

- Step-down Chopper (Buck): 입력보다 낮은 DC 출력

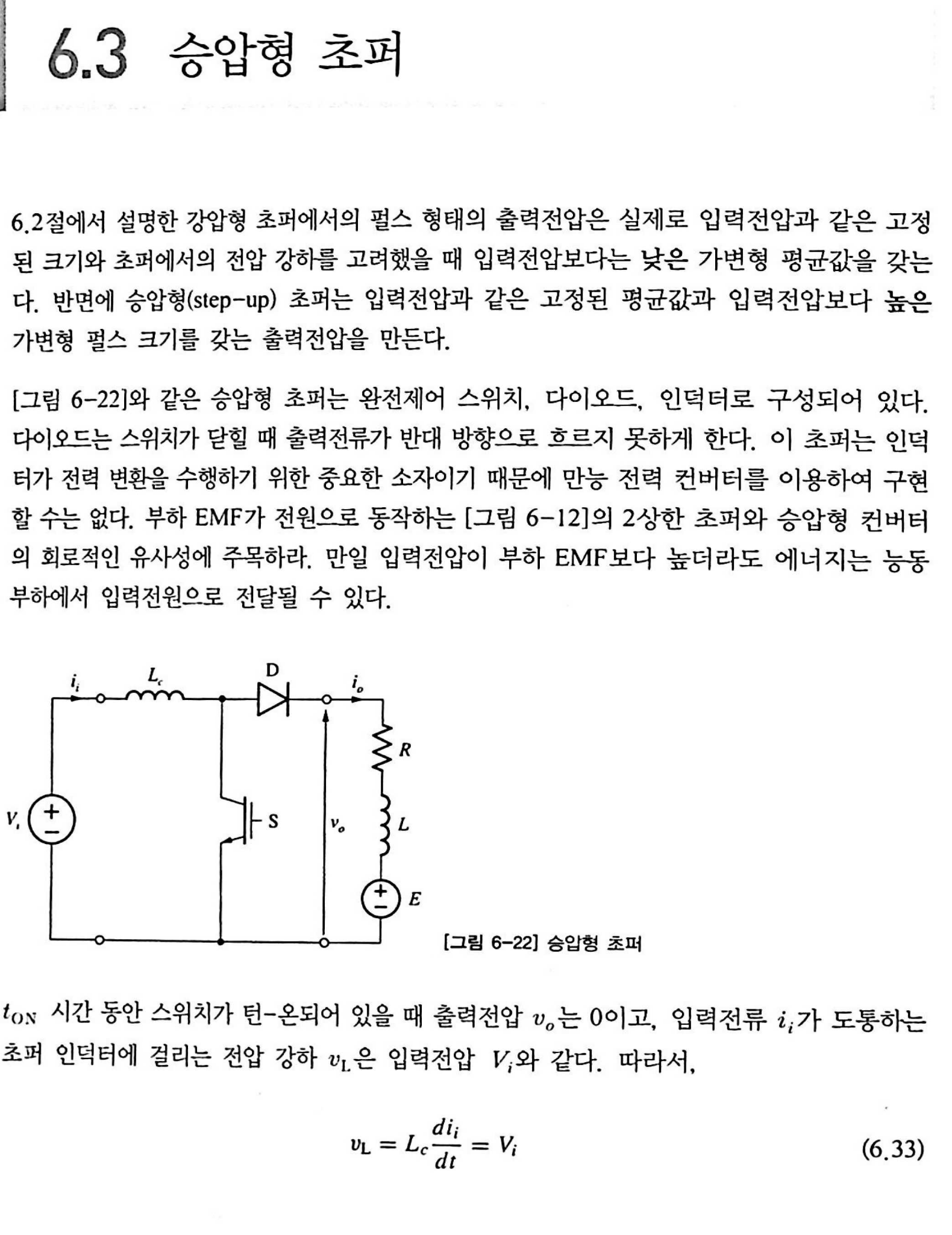

- Step-up Chopper (Boost): 입력보다 높은 DC 출력
- Step-up/down (Buck-Boost): 입력보다 높거나 낮게 모두 가능 TutorialsPoint
🚗 활용 예시
- DC 모터 속도 제어
- 전기차 구동 시스템
- 태양광·풍력 발전의 DC 변환
- 배터리 충방전 제어
정리하면, Chopper는 DC-DC 변환기의 한 형태로, 스위칭을 통해 DC 전압을 자유롭게 조절하는 장치예요.
