🔌 NAND와 NOR 게이트 정리
📌 기본 특징
- NAND 게이트
- 정의: $$(\overline{A \cdot B})$$
- 두 입력이 모두 1일 때만 출력이 0
- AND 후 NOT을 취한 구조
- NOR 게이트
- 정의: $$(\overline{A + B})$$
- 두 입력이 모두 0일 때만 출력이 1
- OR 후 NOT을 취한 구조
👉 두 게이트 모두 범용 게이트(Universal Gate)로 불리며, 단 하나의 종류만 있어도 모든 논리 회로를 만들 수 있습니다.

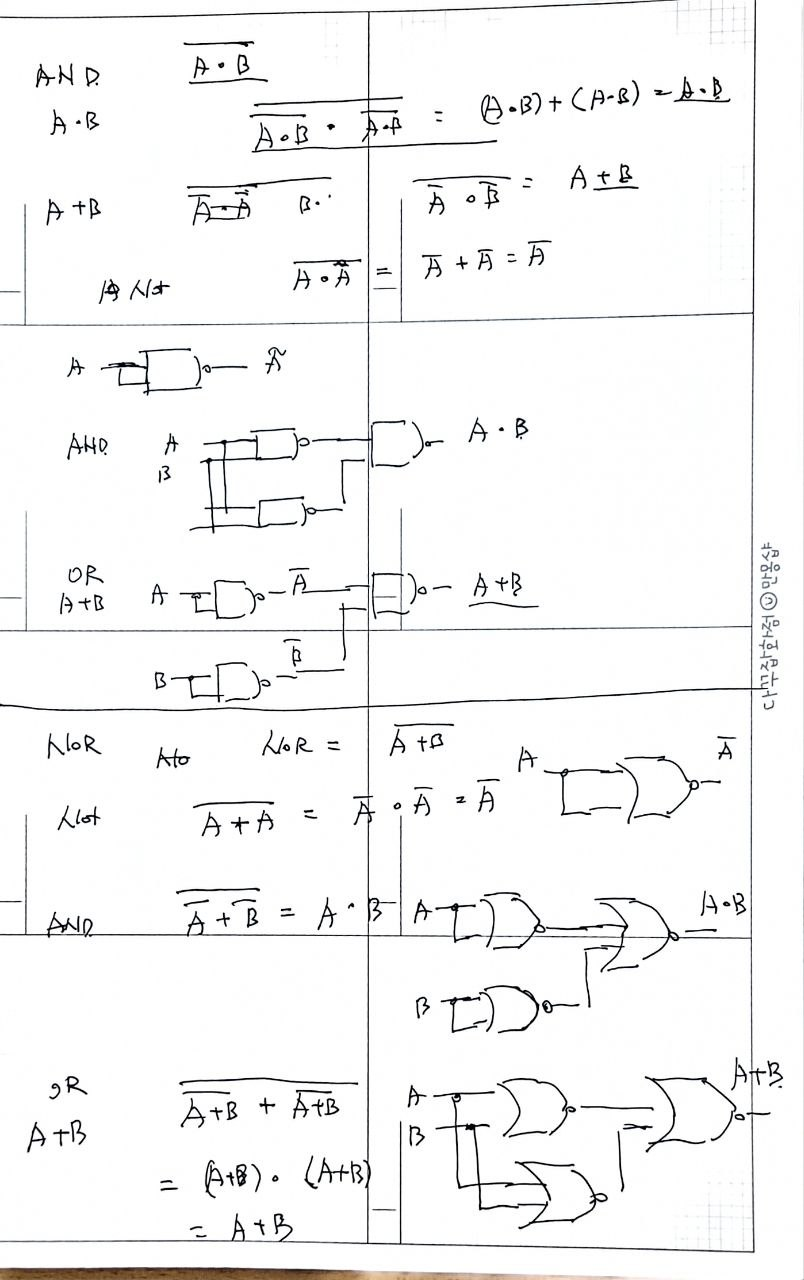

⚙️ NAND로 기본 게이트 구현
- NOT: 입력을 두 개 모두 같은 값으로 연결 → $$(\overline{A \cdot A})$$
- AND: NAND 출력에 다시 NAND → $$(\overline{\overline{A \cdot B}} = A \cdot B)$$
- OR: $$(\overline{A}), (\overline{B})$$를 만든 뒤 NAND → $$(\overline{\overline{A} \cdot \overline{B}} = A + B)$$
⚙️ NOR로 기본 게이트 구현
- NOT: 입력을 두 개 모두 같은 값으로 연결 → $$(\overline{A + A})$$
- OR: NOR 출력에 다시 NOR → $$(\overline{\overline{A + B}} = A + B)$$
- AND: $$(\overline{A}), (\overline{B})를 만든 뒤 NOR → (\overline{\overline{A} + \overline{B}} = A \cdot B)$$
📊 요약 표
| 게이트 | 기본 정의 | NOT 구현 | AND 구현 | OR 구현 |
|---|---|---|---|---|
| NAND | $$(\overline{A \cdot B})$$ | 입력 묶기 | 이중 NAND | De Morgan 활용 |
| NOR | $$(\overline{A + B})$$ | 입력 묶기 | De Morgan 활용 | 이중 NOR |
🎯 결론
- NAND와 NOR는 모든 논리 회로를 구성할 수 있는 범용 게이트
- NAND는 AND 기반, NOR는 OR 기반에서 NOT을 결합한 구조
- 블로그 글에서는 “NAND와 NOR만으로 모든 논리 회로를 만들 수 있다”는 점을 강조하면 독자들에게 흥미를 줄 수 있습니다.
| 구분 | NAND 게이트 | NOR 게이트 |
|---|---|---|
| 기본 정의 | AND 후 NOT → | OR 후 NOT → |
| 주요 사용 용도 | – 디지털 회로의 기본 구성 요소 – 메모리 셀(NAND Flash) – 마이크로프로세서 내부 논리 회로 – 범용 논리 회로 설계 | – 제어 로직 및 상태 머신 – MCU 코드 저장용 NOR Flash – 빠른 부팅 및 신뢰성 요구 시스템 – 저전력 IoT 기기 |
| 장점 | – 모든 논리 회로 구현 가능 (범용 게이트) – 집적도 높고 제작 용이 – NAND Flash로 대용량 저장 가능 – 빠른 쓰기·지우기 속도 | – 모든 논리 회로 구현 가능 (범용 게이트) – 빠른 읽기 속도 및 XIP 지원 – 높은 데이터 신뢰성 – 저전력 동작에 유리 |
| 단점 | – 읽기 속도 느림 – 셀 간 간섭(Cell-to-Cell Interference) 발생 가능 – 대기 전류 상대적으로 높음 | – 쓰기·지우기 속도 느림 – 단가 높음 – 대용량 저장에는 부적합 |
| 대표 응용 분야 | – SSD, eMMC, USB 저장장치 – CPU 내부 논리 회로 – 디지털 시스템 설계 교육 | – 자동차 ECU, 산업용 제어기 – IoT 센서, 웨어러블 기기 – 펌웨어 저장 및 보안 부트 |
| 구분 | 주요 이유 | 설명 |
|---|---|---|
| 빠른 부팅 속도 | XIP(eXecute-In-Place) 기능으로 MCU가 플래시에서 직접 코드 실행 가능 | IoT·자동차·산업용 기기에서 전원 켜자마자 즉시 동작 |
| 데이터 신뢰성 | 10~20년 이상 데이터 유지, 높은 내구성 | ECU·의료기기 등 안정성 요구 환경에 적합 |
| 저전력 동작 | µA 수준의 대기 전류 | 배터리 기반 IoT 센서·웨어러블 기기에 유리 |
| 보안 부트 지원 | Secure Boot 기능으로 펌웨어 무결성 검증 | 해킹·위조 방지, 산업용·자동차용 보안 강화 |
| 고속 인터페이스 발전 | QSPI·Octal 인터페이스로 수백 MB/s 속도 달성 | 기존 NOR의 느린 속도 한계를 극복 |
| 산업·자동차용 수요 증가 | AEC-Q100 인증 NOR 제품 확대 | ADAS·ECU·전장 시스템에서 신뢰성 확보 |
| 공급 안정성 확보 | NAND·HBM 집중으로 NOR 틈새시장 강화 | 소용량·고신뢰성 시장에서 경쟁력 유지 |
AEC-Q100은 자동차용 집적회로(IC)의 신뢰성을 검증하기 위한 국제 표준으로, 극한의 온도·습도·전기적 스트레스 환경에서도 안정적으로 동작하는지를 평가하는 인증입니다. 최근 자동차 반도체 시장에서 필수 요건으로 자리 잡아, ECU·ADAS·전장 시스템에 적용되는 모든 IC가 이 규격을 충족해야 합니다. rootcamper.com 네이버 블로그 weeklylife.tistory.com
📌 AEC-Q100 개요
- AEC: Automotive Electronics Council, 포드·GM·크라이슬러 등 주요 자동차 제조사가 주도해 만든 협회.
- Q100: “Failure Mechanism Based Stress Test Qualification for Integrated Circuits”라는 문서명으로, 자동차용 IC의 고장 메커니즘 기반 스트레스 테스트 규격.
- 목적: 자동차 환경(고온, 진동, 습도, 전기적 노이즈 등)에서 반도체가 안정적으로 동작하는지 검증.
🔍 주요 시험 항목
- 온도 사이클: -65°C ~ 150°C 범위에서 반복 테스트.
- 고온 동작 수명(HTOL): 125°C에서 1000시간 이상 동작, 고장률 < 1%.
- 습도 테스트: 고습 환경에서 장시간 노출 후 특성 유지 여부 확인.
- 정전기 방전(ESD): HBM 최대 2kV, CDM 최대 500V 조건에서 기능 유지.
- 전기적 스트레스: 과전압·과전류 상황에서 안정성 검증.
⚖️ 등급 체계 (Grade)
| 등급 | 동작 온도 범위 | 적용 예시 |
|---|---|---|
| Grade 0 | -40°C ~ 150°C | 엔진 제어 ECU, 전장 핵심 시스템 |
| Grade 1 | -40°C ~ 125°C | ADAS, 차량용 네트워크 칩 |
| Grade 2 | -40°C ~ 105°C | 인포테인먼트, 일반 차량용 IC |
| Grade 3 | -40°C ~ 85°C | 산업용 수준과 유사, 보조 시스템 |
🚨 왜 중요한가?
- 자동차 안전과 직결: 반도체 오작동은 운전자·승객 안전에 직접적 위험.
- 산업 표준화: 글로벌 자동차 제조사들이 공급업체에 필수 요구.
- 신뢰성 확보: 극한 환경에서도 장기간 안정적 동작 보장.
- 시장 경쟁력: AEC-Q100 인증 없이는 자동차 반도체 시장 진입 불가.
👉 정리하면, AEC-Q100은 자동차용 반도체의 ‘품질 보증서’로, 자동차 ECU·ADAS·전장 시스템에 들어가는 IC가 반드시 통과해야 하는 신뢰성 시험입니다. 대원님, 블로그에 올리실 때는 온도 등급별 사례를 함께 넣으면 독자들이 훨씬 쉽게 이해할 수 있을 거예요.
