사이리스터와 GTO의 스위치 동작 비교
1. 이상적인 스위치의 조건
이상적인 스위치는 두 가지 상태만 가집니다:
- ON 상태: 전류가 흐르고, 전압은 거의 0 V
- OFF 상태: 전류가 0 A, 전압은 공급 전압 수준
따라서 스위치로 동작하려면 다음 두 과정이 반드시 나타나야 합니다:
- 전류 증가 → 전압 감소 (턴온 과정)
- 전류 감소 → 전압 증가 (턴오프 과정)

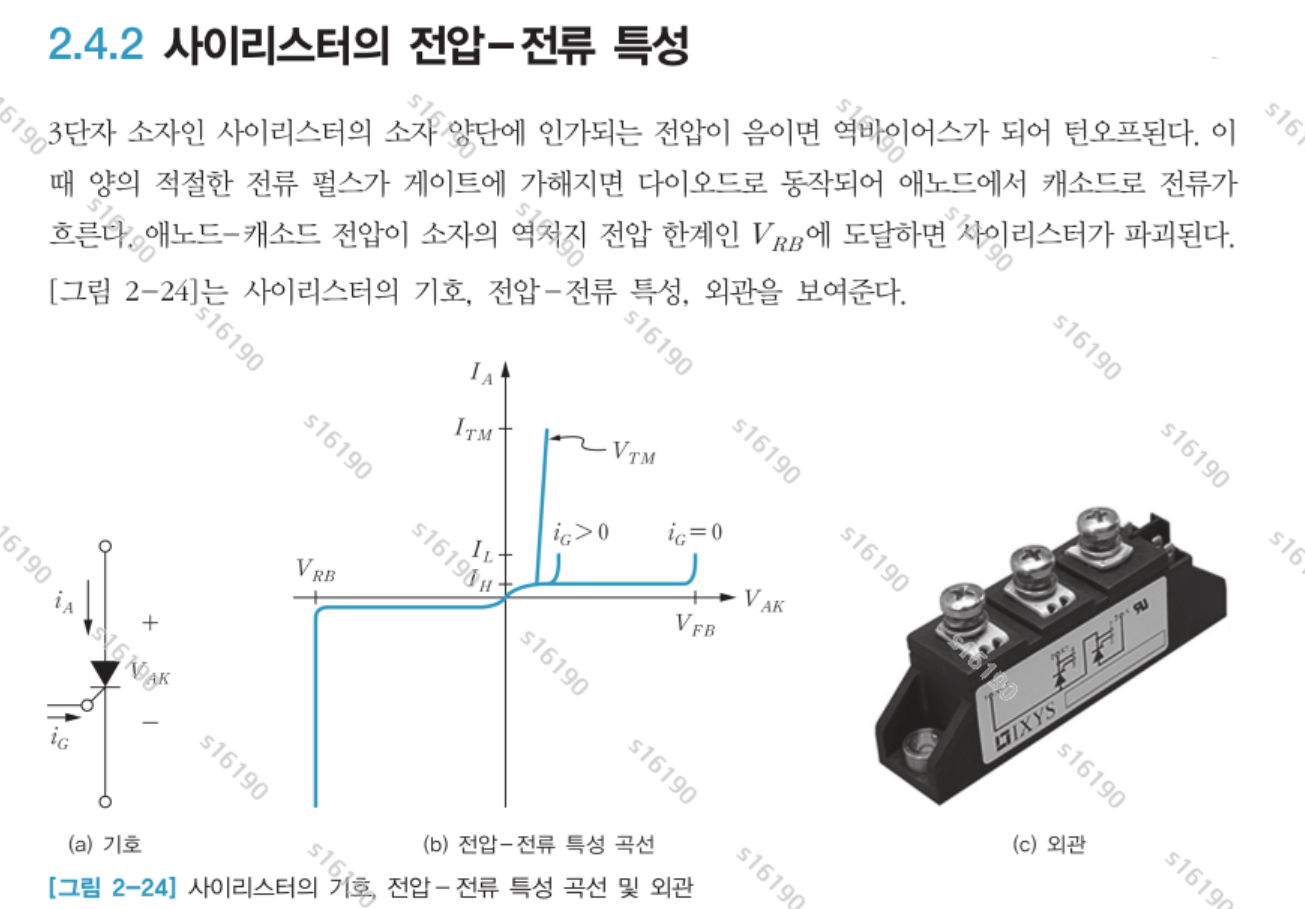

2. 사이리스터 (Thyristor)
- ON 과정: 게이트에 점호 신호를 주면 전류가 증가하고 전압이 감소 → 스위치 ON
- OFF 과정: 단순히 전류를 줄여서는 전압이 다시 상승하지 않음 → OFF 불가
- 특징: OFF 상태로 만들려면 애노드–캐소드에 역전압을 인가해야 내부 캐리어가 제거됨
즉, 사이리스터는 “전류 감소 → 전압 증가” 과정이 나타나지 않기 때문에 한 번 ON되면 스스로 OFF되지 않는 스위치입니다.

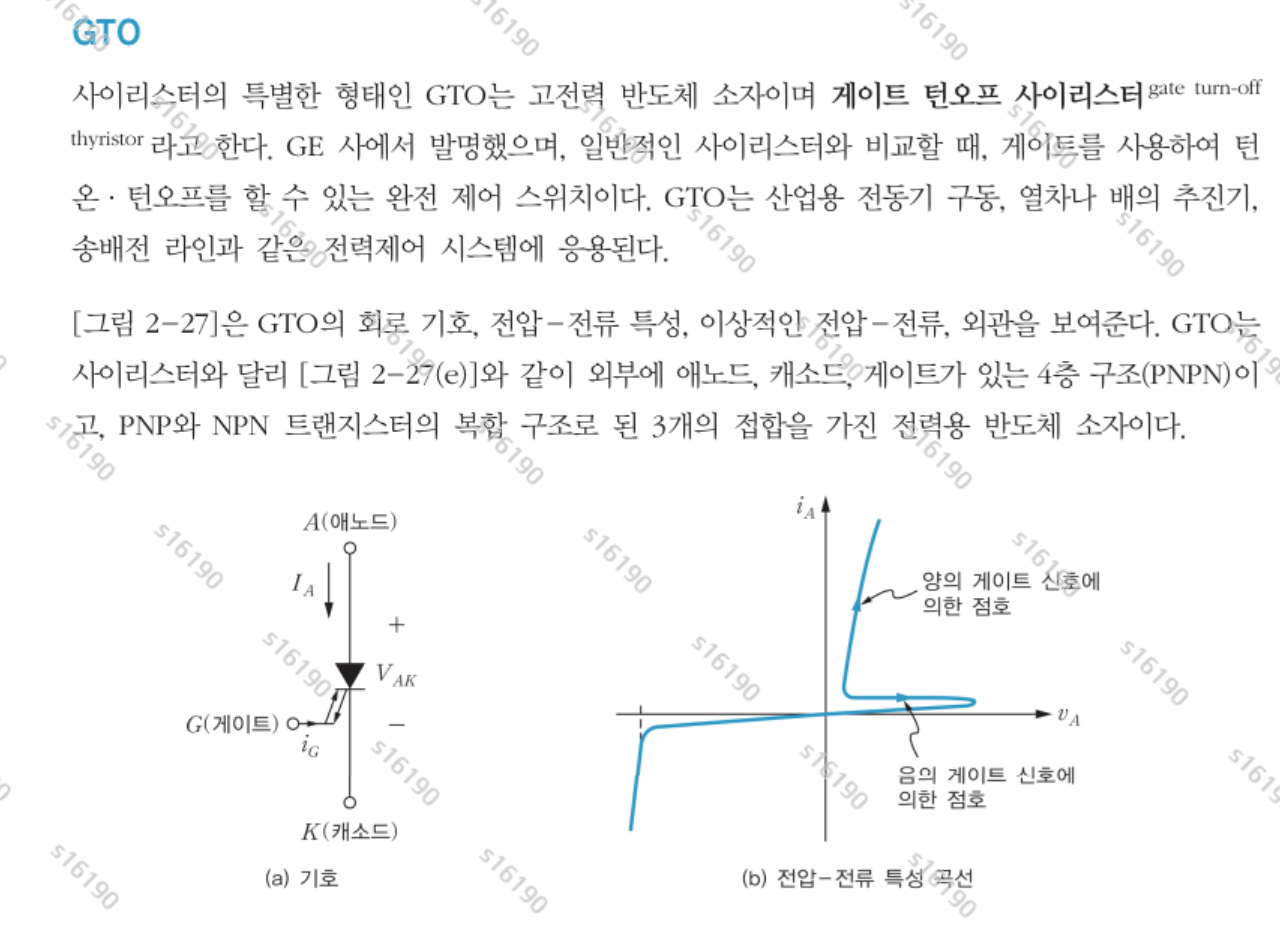

3. GTO (Gate Turn-Off Thyristor)
- ON 과정: 게이트에 양의 신호를 주면 전류가 증가하고 전압이 감소 → 스위치 ON
- OFF 과정: 게이트에 음의 신호를 주면 내부 캐리어가 제거되어 전류가 감소하고 전압이 다시 상승 → 스위치 OFF 가능
- 특징: 게이트 제어만으로 ON/OFF가 모두 가능하므로 완전한 스위치 동작을 수행
4. 전류–전압 그래프 비교
- 사이리스터:
- ON 시: 전류 ↑ → 전압 ↓
- OFF 시: 전류 ↓ → 전압 ↑ 과정이 나타나지 않음 (역전압 필요)
- GTO:
- ON 시: 전류 ↑ → 전압 ↓
- OFF 시: 전류 ↓ → 전압 ↑ (게이트 제어로 가능)
5. 정리
- 사이리스터: 불완전한 스위치. ON은 가능하지만 OFF는 역전압 필요.
- GTO: 완전한 스위치. 게이트 신호만으로 ON/OFF 모두 가능.
- 그래프 해석: 스위치로서 동작하려면 “전류 증가→전압 감소”와 “전류 감소→전압 증가” 두 과정이 모두 나타나야 하며, GTO는 이를 만족하지만 사이리스터는 만족하지 못합니다.
