트랜지스터 동작 포인트 이해
1. 공통 이미터 트랜지스터 회로

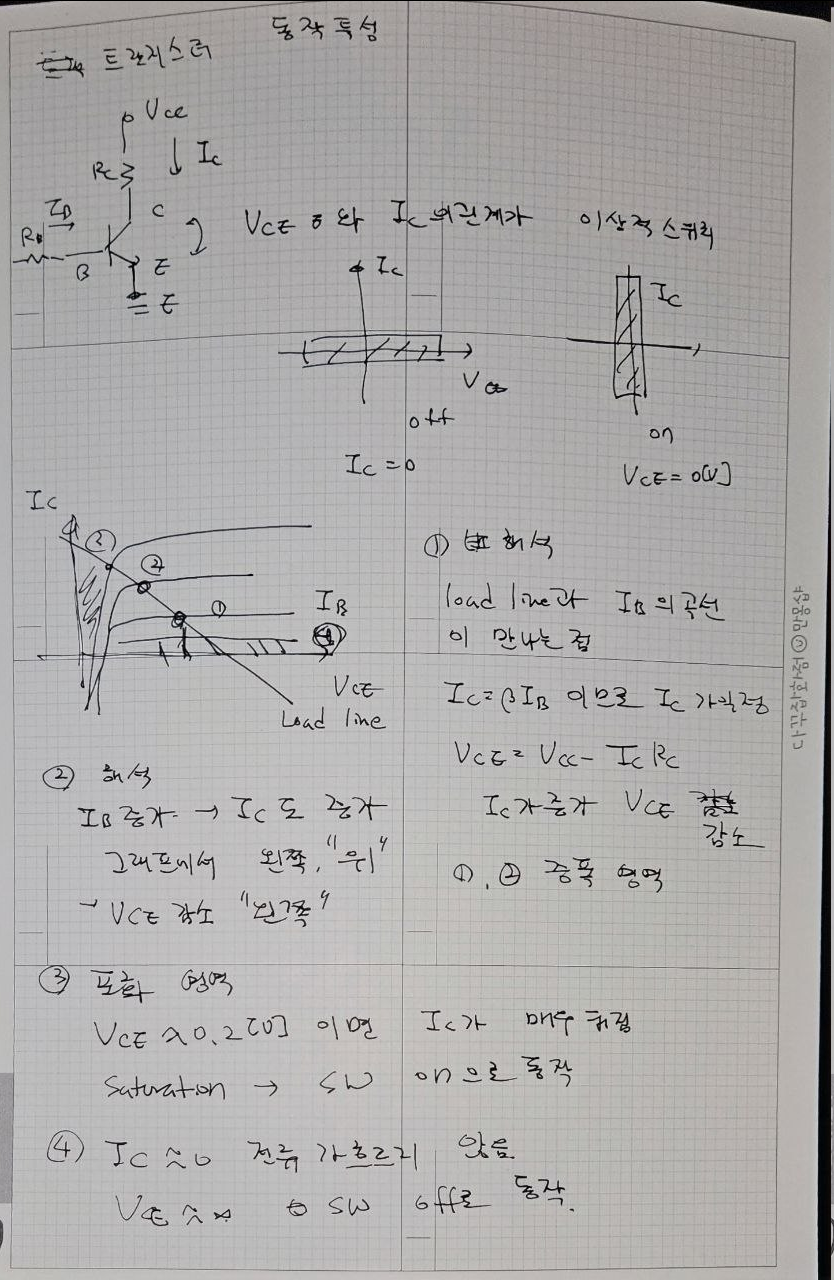

원본 필기는 공통 이미터 BJT 회로에서 트랜지스터의 동작점을 설명한다.
VCC
│
RC
│
C
│
IB ── RB ─── B│
│
E
│
GND
- IB : Base Current
- IC : Collector Current
- VCE : Collector-Emitter Voltage
- RC : Collector Resistance
2. 트랜지스터 출력특성
출력특성은 가로축 VCE, 세로축 IC로 나타낸다.
여러 개의 곡선은 서로 다른 Base Current IB에 대응한다.
IC
↑
│ ─────────── IB ↑
│ ───────────
│ ───────────
│ ───────────
│ /
└────────────────────→ VCE
3. Collector 회로의 전압 관계
Collector 회로에서는 전원전압 VCC가 RC의 전압강하와 VCE로 나뉜다.
따라서

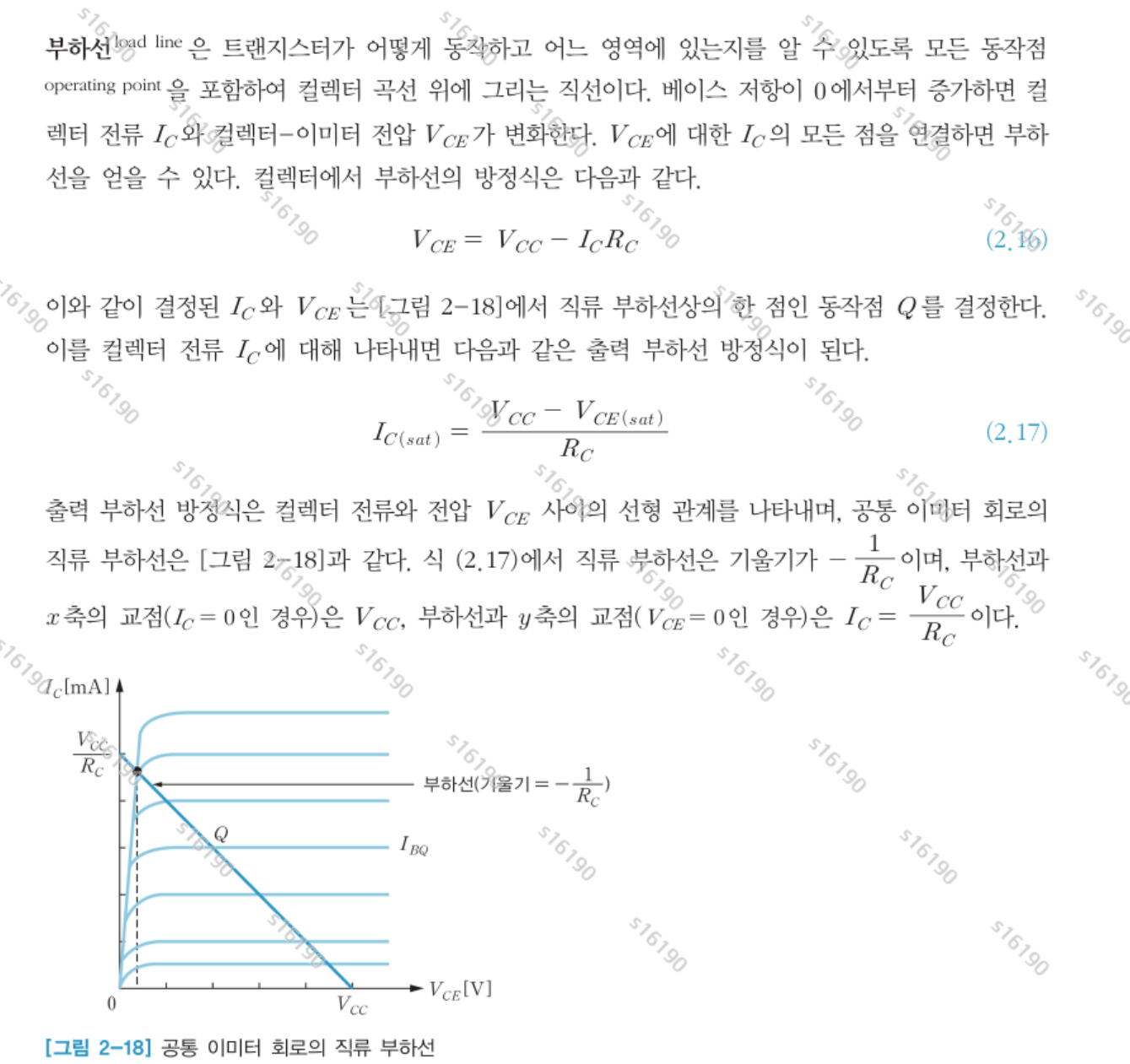

4. 직류 부하선 · DC Load Line
위 식은 IC-VCE 평면에서 하나의 직선이 된다.
이를 직류 부하선이라고 한다.
5. 부하선의 두 끝점
IC=0일 때
반대로 VCE=0으로 두면
이 두 점을 연결하면 직류 부하선을 얻는다.
IC
↑
│● VCC/RC
│ \
│ \
│ \
│ \
│ \
└──────●────────────→ VCE
VCC
6. 부하선의 기울기
부하선 식을 IC에 대해 정리하면
따라서 원본 교재 이미지에 표시된 부하선의 기울기는
이다.
7. Q-Point · Operating Point
특정 IB에 해당하는 트랜지스터 출력특성 곡선과 직류 부하선이 만나는 점이 실제 동작점 Q이다.
IC
↑
│ IB3 ─────────
│ IB2 ────────
│ IB1 ──────
│ ● Q
│ /
│ / Load Line
│ /
└────────────────────→ VCE
8. Base Current 증가와 Q점 이동
손필기에서는 IB가 증가하면 Q점이 부하선을 따라 위쪽·왼쪽으로 이동한다고 기록한다.
9. Base Current 감소와 Q점 이동
반대로 IB가 감소하면 Collector Current도 작아지고, Q점은 부하선을 따라 오른쪽·아래쪽으로 이동한다.
최종적으로 차단영역 방향으로 이동한다.
10. 활성영역 · Active Region
부하선의 중앙부에 있는 Q점은 활성영역에 위치한다.
이 영역에서는 Base Current의 변화가 Collector Current의 변화로 나타난다.
11. 활성영역에서의 증폭
손필기에서는 IB의 변화를 출력특성 곡선의 이동과 연결한다.
IB 증가
│
▼
IC 증가
│
▼
RC 전압강하 증가
│
▼
VCE 감소
따라서 Base 측의 작은 변화가 Collector 측의 전류·전압 변화로 나타나는 구조이다.
12. 차단영역 · Cutoff Region
차단영역에서는 Base 구동이 거의 없고 Collector Current도 거의 흐르지 않는다.
이 경우 RC의 전압강하가 거의 없으므로

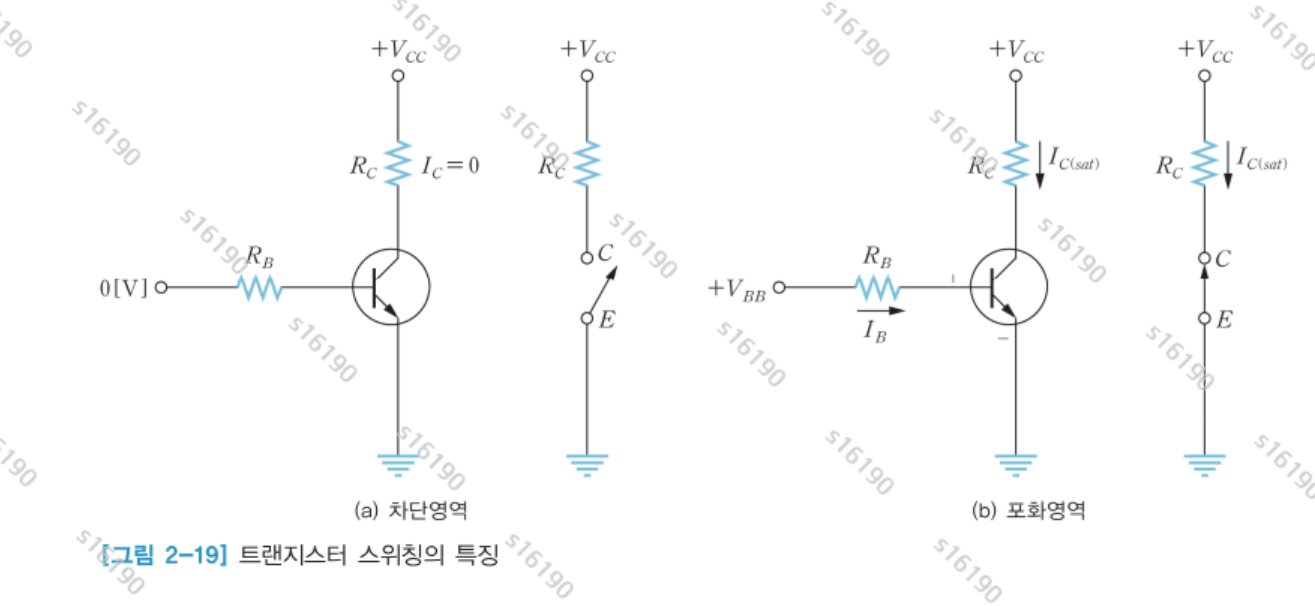

13. 차단영역의 등가회로
교재 이미지에서는 차단상태의 Collector-Emitter를 Open Switch로 표현한다.
+VCC
│
RC
│
C
o
Open
o
E
│
GND
14. 포화영역 · Saturation Region
IB를 계속 증가시키면 Q점은 부하선의 왼쪽 위, 포화영역으로 이동한다.
이 영역에서는 VCE가 매우 작은 값까지 낮아진다.
원본 이미지에는 대표값으로 약 0.2 V가 표시되어 있다.
15. 포화영역의 Collector Current
포화영역에서는 Collector Current가 단순히 IB만으로 계속 증가하는 것이 아니라 외부의 VCC와 RC에 의해 제한된다.
16. 포화영역의 등가회로
교재 이미지는 포화된 트랜지스터의 Collector-Emitter 경로를 닫힌 Switch와 같이 표현한다.
+VCC
│
RC
│
C
o
│ Close
o
E
│
GND
17. 세 동작영역
| 영역 | IC | VCE | 원본 동작 |
|---|---|---|---|
| Cutoff | ≈ 0 | ≈ VCC | Switch OFF |
| Active | IB에 따라 변화 | 부하선에 따라 변화 | 증폭 |
| Saturation | 외부 회로에 의해 제한 | ≈ VCE(sat) | Switch ON |
18. 스위치로서의 트랜지스터
BJT Switch
│
┌─────────┴─────────┐
▼ ▼
Cutoff Saturation
│ │
IC≈0 VCE≈VCE(sat)
│ │
▼ ▼
OFF ON
교재 이미지에서는 차단과 포화를 각각 Open/Closed Switch의 등가회로로 표현한다.
19. 증폭기로서의 트랜지스터
증폭 동작에서는 Q점을 활성영역 내부에 두고, 입력 IB의 변화에 따라 Q점이 부하선 위에서 움직이게 한다.
IB 변화
│
▼
Output Curve 변화
│
▼
Q-Point 이동
│
┌─────┴─────┐
▼ ▼
IC 변화 VCE 변화
20. 출력 Swing
손필기 그림에서 활성영역의 Q점은 Base Current가 증가하거나 감소하면서 부하선 위를 이동한다.
한쪽 끝은 포화영역, 반대쪽 끝은 차단영역으로 연결된다.

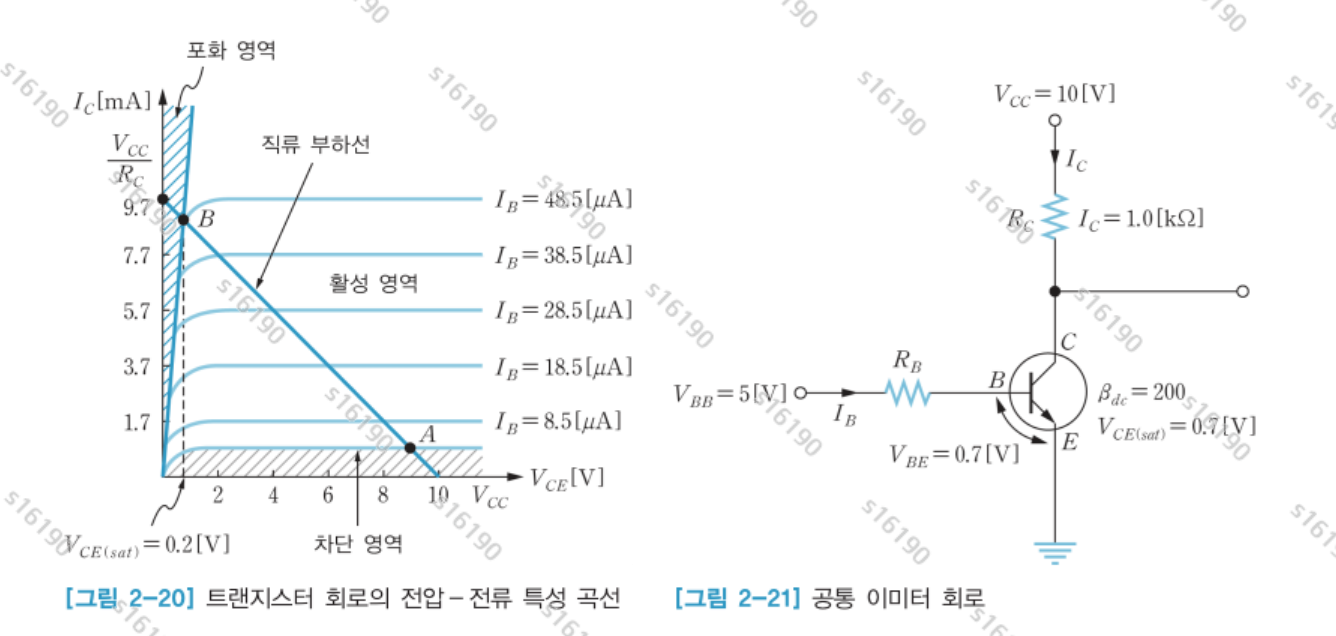

21. 예제 회로
교재 이미지의 공통 이미터 예제에는 다음 값이 표시되어 있다.
- VCC = 10 V
- VBB = 5 V
- RC = 1.0 kΩ
- VBE = 0.7 V
- βdc = 200
- VCE(sat) ≈ 0.2 V
출력특성에는 여러 IB 곡선과 하나의 직류 부하선이 함께 표시되어 있다.
22. 예제의 부하선과 동작점
교재 그래프에는 직류 부하선을 따라 A점과 B점이 표시되어 있다.
A는 상대적으로 작은 IB 곡선, B는 더 큰 IB 곡선과 부하선이 만나는 점이다.
23. Q점의 의미
Q점은 트랜지스터 내부특성과 외부회로 조건을 동시에 만족하는 점이다.
따라서 IB, VCC, RC가 달라지면 실제 동작점도 달라진다.
24. 전체 관계
Base Current IB
│
▼
Transistor Characteristic
│
│
VCE = VCC - IC RC
│
▼
Load Line
│
▼
Intersection = Q
│
┌────────────┼────────────┐
▼ ▼ ▼
Cutoff Active Saturation
│ │ │
IC ≈ 0 Amplifier VCE ≈ 0.2 V
│ │ │
▼ ▼ ▼
Switch OFF Signal Gain Switch ON
25. 이미지 핵심 정리
| 항목 | 이미지 내용 |
|---|---|
| 회로 | Common Emitter BJT + RB + RC |
| 출력특성 | IC-VCE 곡선, IB별 Family Curve |
| Load Line | VCE = VCC – IC RC |
| 기울기 | -1/RC |
| VCE축 절편 | VCC |
| IC축 절편 | VCC/RC |
| Q-Point | Load Line과 특정 IB 출력곡선의 교점 |
| IB 증가 | IC 증가, VCE 감소, 포화방향 이동 |
| IB 감소 | IC 감소, VCE 증가, 차단방향 이동 |
| Cutoff | IC≈0, VCE≈VCC, Switch OFF |
| Active | Q점이 활성영역에서 이동, 증폭 동작 |
| Saturation | VCE≈VCE(sat), Switch ON |
| IC(sat) | {VCC-VCE(sat)}/RC |
