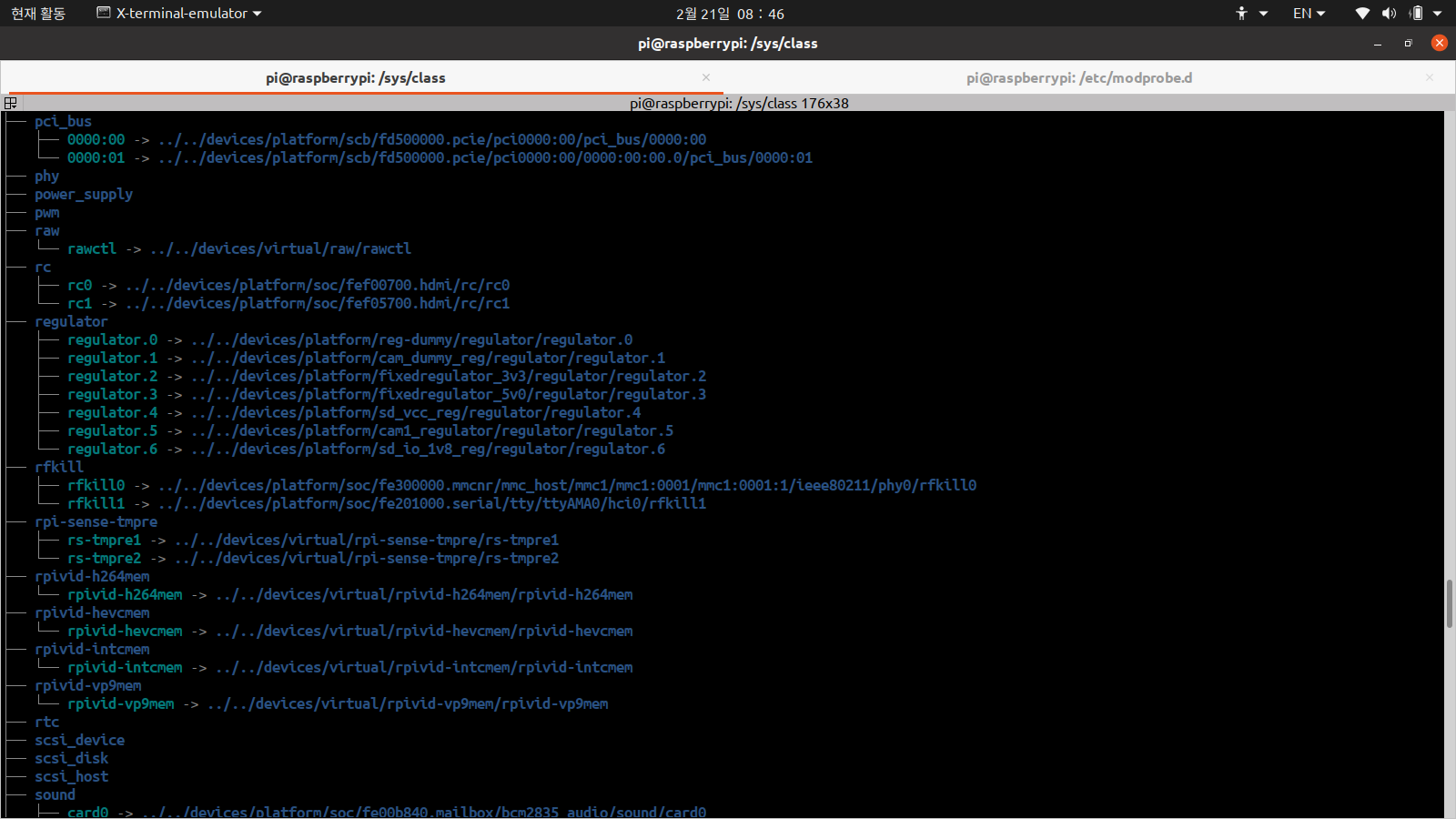

제한된 화면에 온도, 습도를 어떻게 표시할까 고민하다, 디바이스를 2개를 만들로 했다. 사용자가 디바이스 개수를 제한 없이 만들 수 있는 점이 좋다. 2개를 만들어 온도로 한 개, 습도로 한 개를 할당 했다. 위 그림에서 사용자가 rs-tmpre1를 읽어(read) module이 저장한 HTS221 온도 관련 레지스터 값을 얻는다. 사용자가 받은 값으로 온도를 계산한 후 LED Matrix를 빨강으로 설정하고, 커널로 […]
[태그:] c

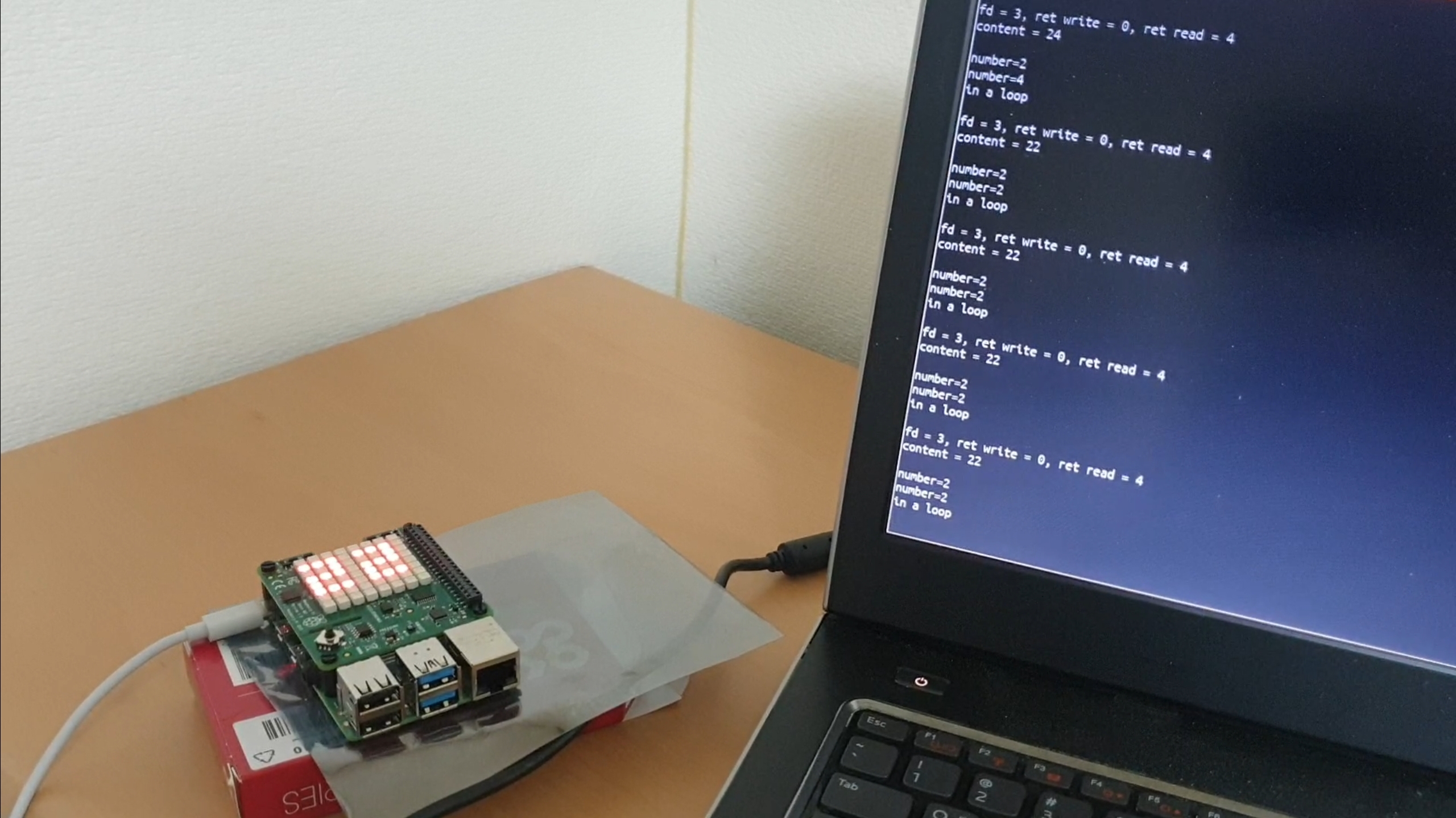

온도를 LED Matrix에 표시하기 나름 쓸만한 디바이스를 만들기 위해 온도계를 구상해 봤다. 지마켓에서 온도, 습도, 시각을 측정하는 디바이스를 5,400원에 구매할 수 있다. 라즈베리 파이 + sensehat = 120,000원 정도 하려나? 약 20배 비싸지만 인터넷에 연결되어 싸다고 세뇌시키고 있다. ^^! 그런데, sensehat에 있는 hts221이 보드에 붙어 있다. 실내 온도를 측정하지 않고 보드 온도를 측정 하고 있다. […]
pixel 제어하기 8 * 8 LED matrix 색, 위치를 개별 제어하려면 픽셀 주소, 색을 알아야 한다. 가로 8, 세로 8, 1 점 당 rgb 3개 = 192개 주소가 rgb 값을 갖는다. 여러 삽질과 인터넷 검색으로 아래 정보를 확인 했다. 개별 소자를 다음과 같이 제어할 수 있다. 각 점별 최대 0x63을 입력할 수 있다. 0x63을 넘어가면 […]
I2C에 연결된 LED Matrix 밝기 제어 sensehat 모듈에 LED matrix가 i2c로 설치, 연결되어 있다. LED2472G가 각 연결된 LED를 제어하는데, AVR이 i2c로 라즈베리 파이와 LED2472G 를 중계한다. LED를 제어한다고 LED2472G datasheet를 찾으면 별 도움이 안된다. AVR로 led를 어떻게 제어하는지 잘 공개되지 않은 듯 하다. 아무리 찾아도 c로 작성한 코드를 찾을 수 없다. i2c 0x46에 0~191까지 밝기를 […]
카테고리
sensehat i2c hts221
HTS221 temperature conversion 데이터 시트에 수식을 정확하게 써야지, linear interpolation을 머 이리 어렵게 썼는지.. U가 or 같은데, 정확하게 어떤 의미로 썼는지 모르겠다. 하. T0_DegC, T_DegC, T1_DegC, T0_OUT, T_OUT, T1_OUT을 모두 확인 한 후에 위 그래프로 알아서 구하라는 말이었다. 미친!!! 위 식대로 하면 172도를 볼 수 있다. stack overflow에 있듯이 T0_degC, T1_degC가 10비트임을 인식해야 한다. T0T1MSB에 […]
