광섬유 전송특성 중에서 광손실에 대하여 설명하시오
https://ensxoddl.tistory.com/227
http://www.ktword.co.kr/test/view/view.php?no=1782
“`html광섬유 광손실
Optical Fiber Loss · Coupling Loss · Splicing Loss · Absorption · Scattering · Bending Loss
1. 광손실
광섬유 내에서 빛이 진행하면서 거리가 멀어질수록 빛의 세기가 감소하는 현상이다.
전송거리 ↑
→
광 세기 ↓
광손실은 광섬유를 따라 빛이 전파되면서
광에너지가 감소하는 현상이다.

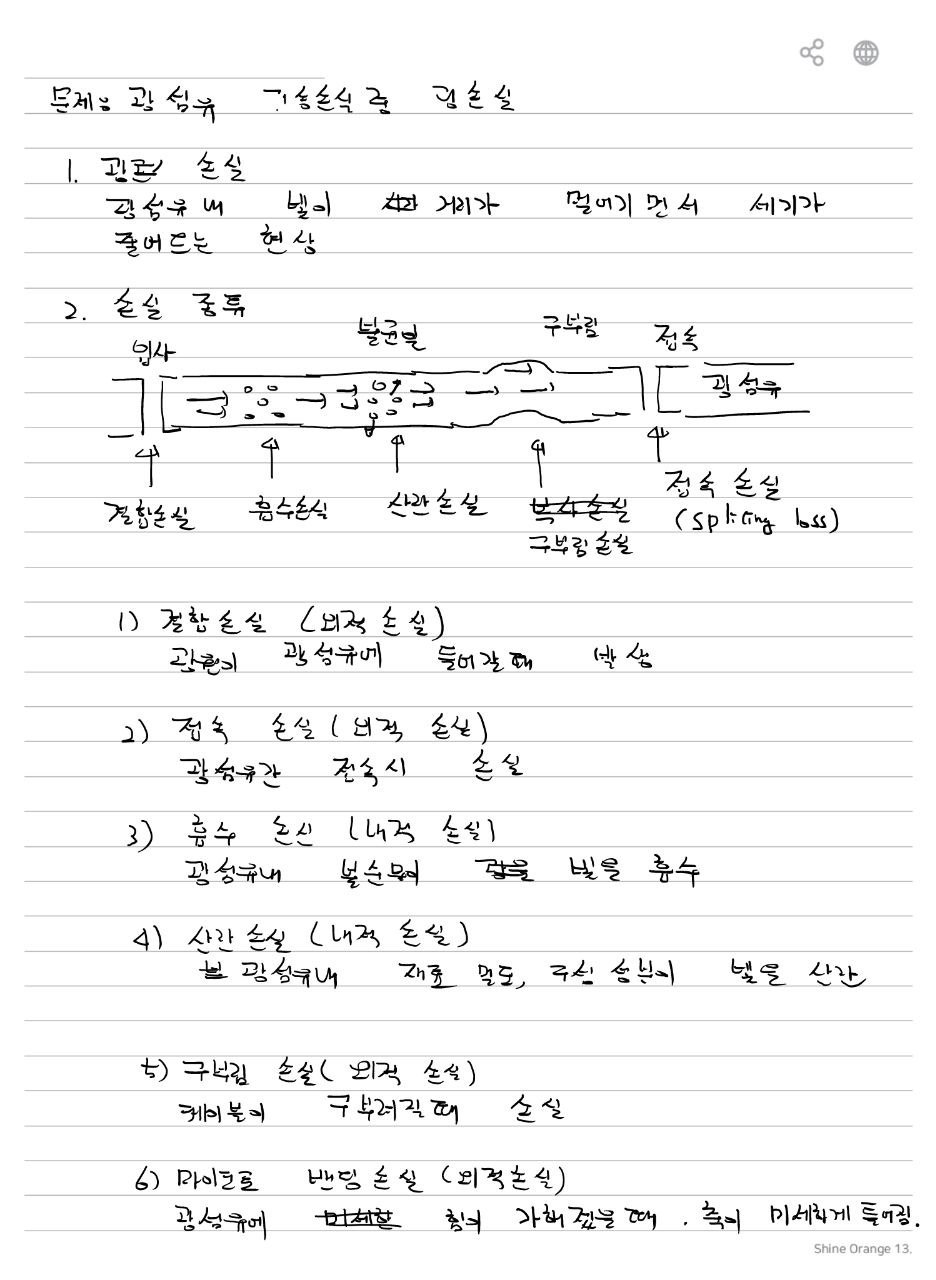

2. 광손실 종류
광원
│
▼
[입사]
│
├── 결합 손실
│
▼
═════════════════════════════════ 광섬유
│ │ │
│ │ └── 구부림 손실
│ │
│ └── 산란 손실
│
└── 흡수 손실
│
▼
[접속]
│
└── 접속 손실
(Splicing Loss)
3. 결합 손실
결합 손실
=
외적 손실
광원의 빛이 광섬유 내부로 들어갈 때 발생하는 손실이다.
광원
│
▼
빛 ─────► [ 광섬유 ]
↑
결합 손실
광원과 광섬유 사이의 결합 과정에서 발생한다.
4. 접속 손실
접속 손실
=
외적 손실
광섬유와 광섬유를 접속할 때 발생하는 손실이다.
Splicing Loss
Optical Fiber 1
═══════════════╗
║ 접속부
═══════════════╝
Optical Fiber 2
↓
접속 손실
5. 흡수 손실
흡수 손실
=
내적 손실
광섬유 내부의 불순물 등이 진행하는 빛을 흡수하여 발생하는 손실이다.
빛 ─────────────►
● ●
불순물
↓
광에너지 흡수
↓
광 세기 감소
6. 산란 손실
산란 손실
=
내적 손실
광섬유 내부 재료의 상태 등에 의해 빛이 진행방향에서 벗어나 여러 방향으로 산란하면서 발생한다.
↗
빛 ────────●──────►
↘ ↓
↘
산란
진행해야 할 빛이 여러 방향으로 흩어지면서
전달되는 광에너지가 감소한다.
7. 구부림 손실
구부림 손실
=
외적 손실
광케이블이 구부러질 때 일부 빛이 광섬유 밖으로 빠져나가면서 발생하는 손실이다.
정상
═════════════════════►
구부림
════════╮
╰═══════►
↗
광 누설
8. 마이크로벤딩 손실
Microbending Loss
=
외적 손실
광섬유에 외력이 작용하여 축에 미세한 굴곡이 생길 때 발생하는 손실로 필기에 기록되어 있다.
정상 광섬유
─────────────────────
Microbending
──╲_╱─╲_╱─╲_╱─╲_╱──
미세 굴곡
9. 내적 손실과 외적 손실
| 구분 | 손실 종류 | 필기 내용 |
|---|---|---|
| 내적 손실 | 흡수 손실 | 광섬유 내부에서 빛이 흡수 |
| 산란 손실 | 빛이 여러 방향으로 산란 | |
| 외적 손실 | 결합 손실 | 광원이 광섬유에 입사할 때 발생 |
| 접속 손실 | 광섬유 사이 접속 시 발생 | |
| 구부림 손실 | 케이블이 구부러질 때 발생 | |
| 마이크로벤딩 손실 | 미세한 굴곡에 의해 발생 |
10. 광손실 전체 관계
광손실
│
┌──────────┴──────────┐
│ │
▼ ▼
내적 손실 외적 손실
│ │
┌─────┴─────┐ ┌──────┼────────┐
│ │ │ │ │
▼ ▼ ▼ ▼ ▼
흡수 산란 결합 접속 구부림
│
▼
Microbending
11. 이미지 OCR 핵심 정리
| 손실 | 구분 | 발생 위치 / 원인 |
|---|---|---|
| 결합 손실 | 외적 | 광원 → 광섬유 입사 |
| 접속 손실 | 외적 | 광섬유 간 접속 |
| 흡수 손실 | 내적 | 광섬유 내부 불순물 등에 의한 광 흡수 |
| 산란 손실 | 내적 | 광섬유 내부에서 빛의 산란 |
| 구부림 손실 | 외적 | 케이블의 굽힘 |
| Microbending | 외적 | 외력에 의한 미세한 축 굴곡 |
