방폭 발전 역사
1. 방폭 시스템 발전 흐름

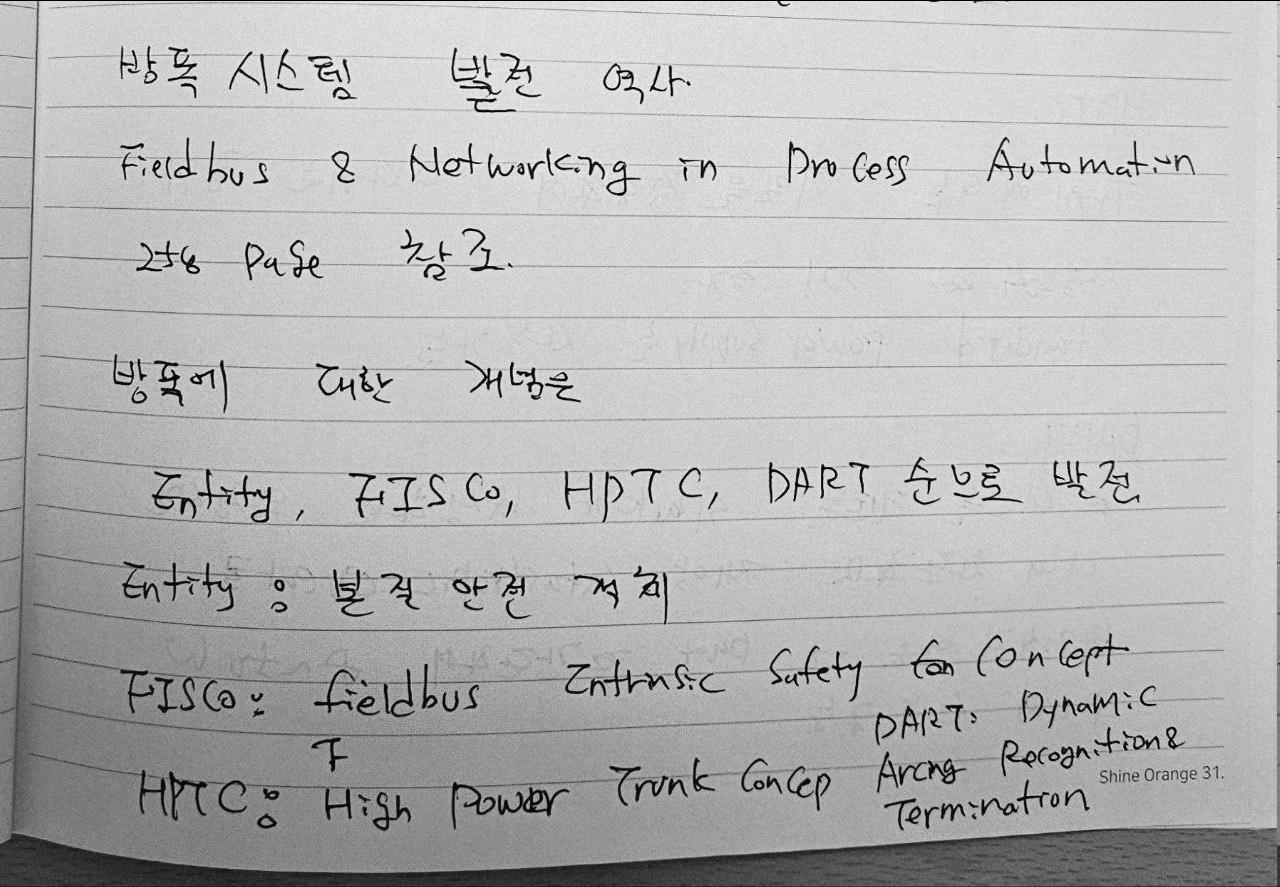

이미지에서는 Process Automation의 Fieldbus & Networking과 관련하여 방폭 기술의 발전 흐름을 정리한다.
2006년 Pulse 참고라는 메모와 함께 다음 순서로 발전했다고 기록한다.
2. Entity

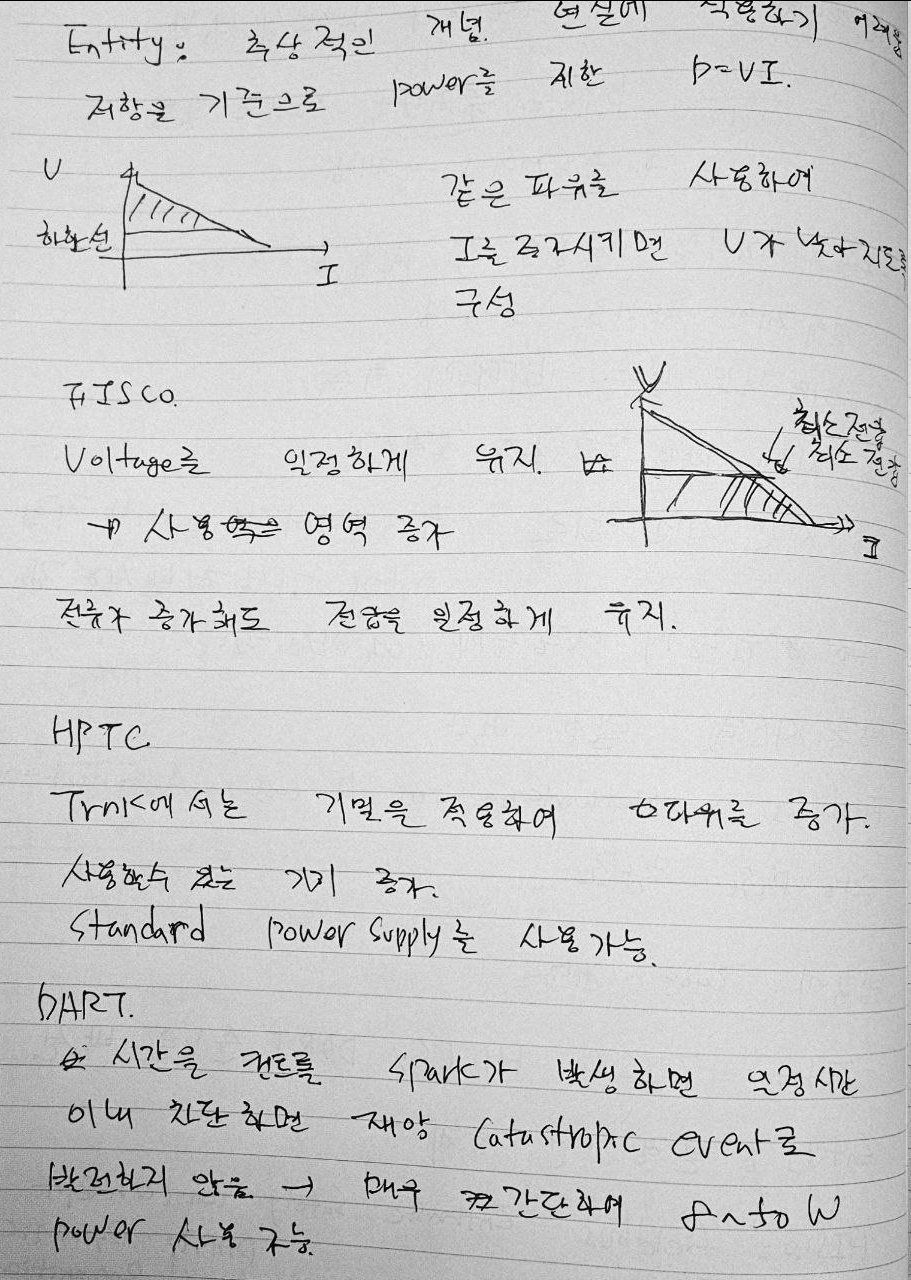

첫 번째 이미지에서는 Entity를 방폭 안전 규칙과 관련된 초기 방식으로 기록한다.
두 번째 이미지에서는 Entity 방식의 특징을 각 장치의 개별적인 적용 방식으로 설명한다.
개별 기기에 저항 등을 이용하여 Power를 제한하는 방향으로 기록되어 있다.
3. Entity의 Power 제한
이미지에는 전압 V와 전류 I의 관계를 이용하여 허용 가능한 영역을 제한하는 그림이 있다.
V
↑
│\
│ \
│ \
│ \ P = VI
│////\
│//// \
└────────────→ I
사선 영역
→
허용 가능한 Power 범위
같은 Power 관계를 이용하여 전류가 증가하면 전압이 감소하는 방향의 경계선을 나타낸다.
4. FISCO
첫 번째 이미지에서는 FISCO를 다음 명칭으로 기록한다.
두 번째 이미지에서는 FISCO가 Voltage를 일정하게 유지하는 방향으로 기록되어 있다.
5. FISCO와 사용 기기 수
이미지에서는 Voltage를 일정하게 유지함으로써 사용할 수 있는 기기 수를 증가시키는 방향으로 기록한다.
전류가 증가해도 전압을 일정하게 유지하는 메모가 함께 있다.
6. Entity와 FISCO 비교
| 구분 | Entity | FISCO |
|---|---|---|
| 기본 접근 | 각 장치의 개별적인 적용 | Fieldbus Intrinsic Safety Concept |
| Power | P = VI 관계에서 Power 제한 | Voltage를 일정하게 유지 |
| 기기 수 | 개별 제한 | 사용 가능 기기 증가 방향 |
7. HPTC
첫 번째 이미지에서는 HPTC를 다음과 같이 기록한다.
두 번째 이미지에서는 Trunk에서 기력을 증폭하여 허용 Power를 증가시키는 방향으로 기록되어 있다.
8. HPTC의 특징
이미지에는 HPTC 적용 시 사용할 수 있는 기기 수가 증가한다고 기록되어 있다.
또한 Standard Power Supply를 사용할 수 있다는 메모가 있다.
9. DART
첫 번째 이미지에서는 DART를 다음 명칭으로 기록한다.
10. DART의 동작 개념
두 번째 이미지에서는 시간에 따라 Spark가 발생하는 경우 일정 시간 이내에 전원을 차단하는 방식으로 기록한다.
전원을 매우 짧은 시간 안에 차단하여 사고로 이어지기 전에 Power를 끊는 개념으로 정리되어 있다.
11. DART와 Dynamic 보호
DART는 정적인 Power 제한이 아니라 Spark 발생을 인식한 뒤 전원을 동적으로 차단하는 방식으로 기록되어 있다.
정상 상태
│
▼
Power 공급
│
▼
Spark 발생 감지
│
▼
Dynamic Recognition
│
▼
일정 시간 내 차단
│
▼
Catastrophic Event 방지
12. 방폭 Fieldbus 발전 방향
방폭 Fieldbus
│
▼
Entity
│
▼
개별 Power 제한
│
▼
FISCO
│
▼
Voltage 일정 유지
│
▼
HPTC
│
▼
High Power Trunk 사용
│
▼
DART
│
▼
Arc 인식 후 동적 차단
13. 기술 발전의 방향
두 이미지에서 나타나는 발전 흐름은 허용 Power와 사용 가능한 기기 수를 증가시키면서 방폭 안전을 유지하는 방향으로 정리할 수 있다.
14. 이미지 핵심 정리
| 항목 | 이미지 내용 |
|---|---|
| 발전 순서 | Entity → FISCO → HPTC → DART |
| Entity | 개별적인 방폭 안전 적용, Power 제한 |
| Power 식 | P = VI |
| FISCO | Fieldbus Intrinsic Safety Concept |
| FISCO 특징 | Voltage 일정 유지, 사용 기기 증가 방향 |
| HPTC | High Power Trunk Concept |
| HPTC 특징 | Trunk Power 증가, 사용 기기 증가, Standard Power Supply 사용 가능 |
| DART | Dynamic Arc Recognition & Termination |
| DART 특징 | Spark 발생을 감지해 일정 시간 내 전원 차단 |
| DART 목적 | Catastrophic Event 발생 전 Power 차단 |
