인버터 설명

“`html

인버터 설명

2-Level Inverter · Switching · Pole Voltage · Powering Mode · Regeneration Mode

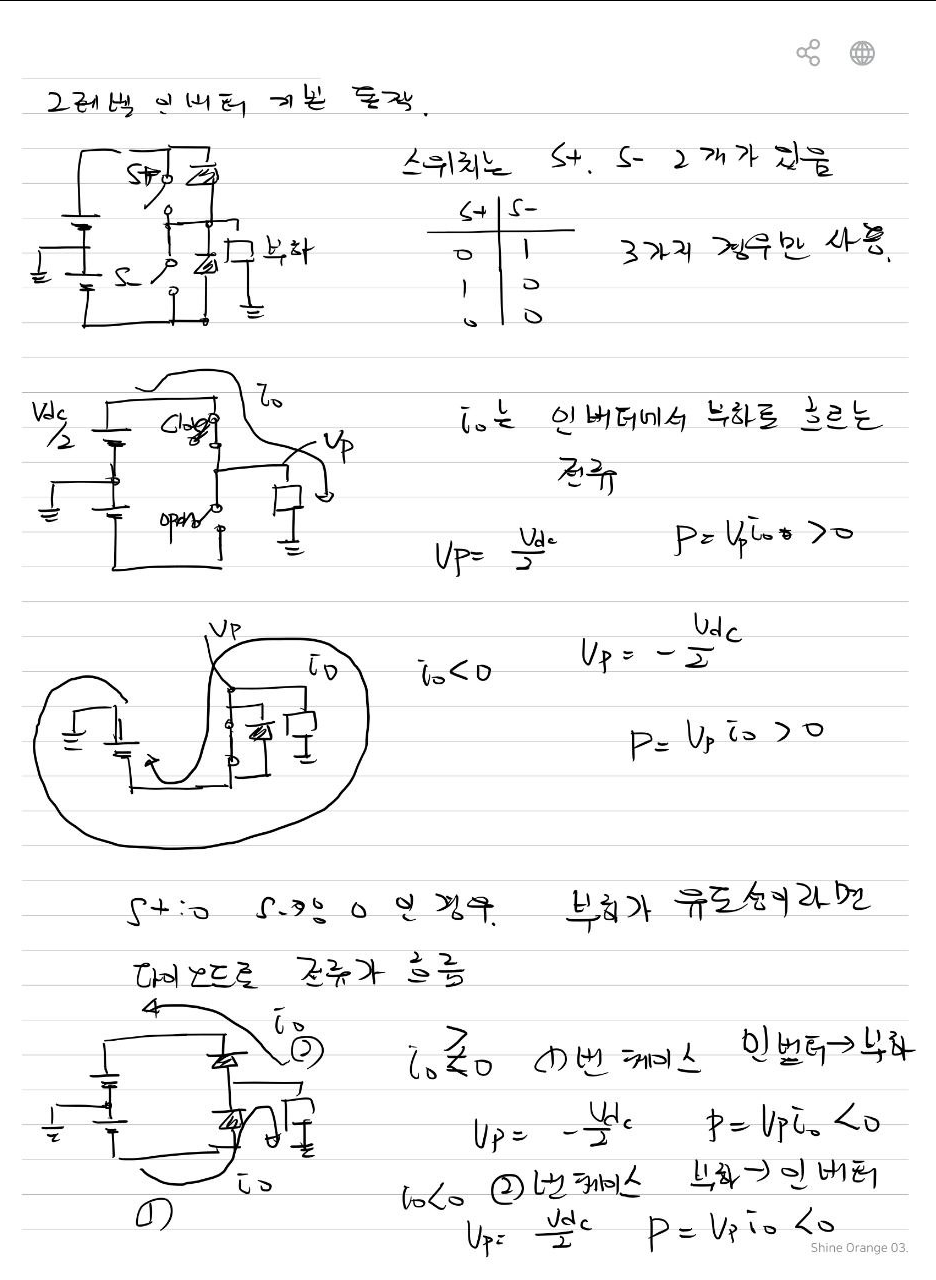

1. 2-Level Inverter 기본 구조

원본에서는 DC Link 전압을 위·아래 두 개의 Switch로 선택하여 부하에 전압을 공급하는 2-Level Inverter의 한 Leg를 그린다.

             + DC Link
                 │
              Switch
                 │
                 ├────── Vp ──── Load
                 │
              Switch
                 │
             - DC Link

위쪽 또는 아래쪽 Switch의 상태에 따라 Pole Voltage Vp가 결정된다.

2. Upper Switch가 도통하는 경우

위쪽 Switch가 도통하면 Pole Voltage는 DC Link 중앙점을 기준으로 다음과 같이 기록되어 있다.

Vp = Vdc / 2

이때 부하전류를 io라 하면 순간전력은

p = Vp · io

로 판단한다.

3. Lower Switch가 도통하는 경우

아래쪽 Switch가 도통하면 Pole Voltage는

Vp = -Vdc / 2

로 기록되어 있다.

p = Vp · io

따라서 전압의 부호와 전류의 부호에 따라 전력의 방향이 달라진다.

4. 유도성 부하와 Diode 전류

원본에서는 부하가 유도성인 경우 Switch 상태가 변경되어도 전류가 즉시 0이 되지 않는다고 기록한다.

이 경우 Switch와 병렬로 연결된 Diode를 통해 부하전류가 계속 흐를 수 있다.

Inductive Load → Current Continuity → Diode Current
유도성 부하에서는 Switch의 ON/OFF 상태만으로 실제 전류방향을 판단할 수 없고, 병렬 Diode의 도통도 함께 고려한다.

5. 순간전력의 부호

원본에서는 Inverter와 부하 사이의 전력 방향을 다음 식으로 판단한다.

p = Vp · io
전력 부호 원본 표현
p > 0 전력 공급 Mode · Powering Mode
p < 0 회생 Mode · Regeneration Mode

6. Powering Mode

순간전력이 양수이면 원본에서는 Powering Mode로 기록한다.

p > 0 → Powering Mode
      DC Source
          │
          ▼
       Inverter
          │
          ▼
         Load


즉 Inverter에서 부하 방향으로 전력이 전달되는 경우이다.

7. Regeneration Mode

순간전력이 음수이면 회생 Mode로 기록한다.

p < 0 → Regeneration Mode
         Load
          │
          ▼
       Inverter
          │
          ▼
       DC Link

부하가 가진 에너지가 Inverter를 통해 DC 측으로 되돌아가는 상태이다.

8. Switching Function

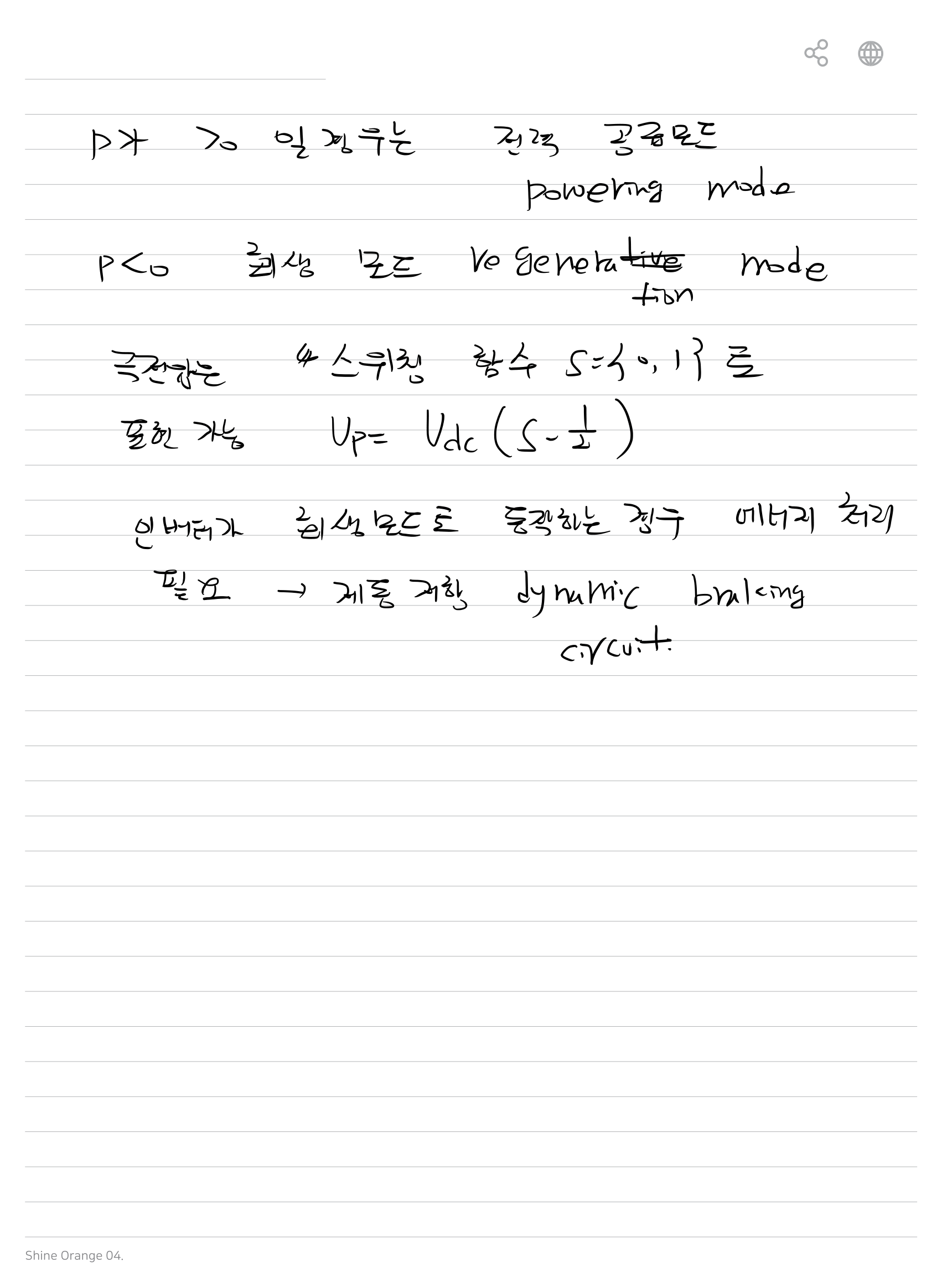

두 번째 이미지에서는 Switch 상태를 하나의 Switching Function S로 표현하여 Pole Voltage를 정리한다.

S ∈ {0, 1}

Pole Voltage는

Vp = Vdc ( S – 1/2 )

로 기록되어 있다.

9. Switching Function과 Pole Voltage

S Vp
1 +Vdc / 2
0 -Vdc / 2

10. 2-Level의 의미

Switching Function이 0 또는 1이므로 Pole Voltage는 두 값 중 하나가 된다.

Vp ∈ { +Vdc/2, -Vdc/2 }
Pole Voltage가 두 개의 Level을 가지므로 2-Level Inverter로 표현한다.

11. 회생에너지 처리

두 번째 이미지에서는 Inverter가 회생 Mode로 동작하는 경우 되돌아오는 에너지를 처리해야 한다고 기록한다.

Regeneration → Energy Handling 필요

원본 예로 계통으로 회생하거나 Dynamic Braking Circuit을 사용하는 방법을 적는다.

      Regenerated Energy
              │
        ┌─────┴─────┐
        ▼           ▼
      Grid       Dynamic
      Return      Braking


12. Dynamic Braking

회생에너지를 계통으로 되돌릴 수 없는 경우 Dynamic Braking Circuit을 이용하여 에너지를 처리하는 방향으로 기록되어 있다.

Regenerative Energy → Dynamic Braking Circuit

원본에는 이를 인버터 회생 Mode의 에너지 처리방법으로 적는다.

13. 전체 동작 관계

                   DC Link Vdc
                        │
                        ▼
                2-Level Inverter
                        │
                 Switching S
                        │
              ┌─────────┴─────────┐
              ▼                   ▼
             S=1                 S=0
              │                   │
              ▼                   ▼
          +Vdc/2              -Vdc/2
              └─────────┬─────────┘
                        ▼
                    Pole Vp
                        │
                        ▼
                 Load Current io
                        │
                        ▼
                   p = Vp·io
                        │
             ┌──────────┴──────────┐
             ▼                     ▼
           p > 0                 p < 0
             │                     │
             ▼                     ▼
        Powering Mode        Regeneration Mode
                                   │
                                   ▼
                         Regenerative Energy
                                   │
                          ┌────────┴────────┐
                          ▼                 ▼
                     Grid Return      Dynamic Braking


14. 이미지 핵심 정리

항목 원본 내용
구조 2-Level Inverter 한 Leg
Upper Switching Vp = +Vdc/2
Lower Switching Vp = -Vdc/2
Switching Function S ∈ {0,1}
Pole Voltage Vp = Vdc(S-1/2)
순간전력 p = Vp·io
p > 0 Powering Mode
p < 0 Regeneration Mode
유도성 부하 Switch 전환 시 병렬 Diode를 통한 전류경로 존재
회생에너지 계통 회생 또는 Dynamic Braking Circuit으로 처리
이 HTML은 WordPress 페이지 본문을 사용하지 않고, 페이지에 포함된 일반 이미지 2장만 시각 판독하여 작성했다. 이 페이지에는 별도의 NeoStudio PDF가 없다. 첫 번째 이미지는 2-Level Inverter 한 Leg의 Switch, Free-Wheeling Diode, Pole Voltage Vp, Load Current io 및 p=Vp·io에 따른 전력방향을 정리한다. 두 번째 이미지는 p>0을 Powering Mode, p<0을 Regeneration Mode로 구분하고, Switching Function S∈{0,1}과 Vp=Vdc(S-1/2)를 기록한다. 또한 회생 Mode에서 발생하는 에너지를 계통 또는 Dynamic Braking Circuit으로 처리해야 한다고 기록한다. PWM, SPWM, SVPWM, 3상 Inverter, V/f Control, IGBT/MOSFET 선정 등의 일반 인버터 이론은 이번 이미지에 없으므로 추가하지 않았다. 첫 번째 이미지의 일부 Switch 상태표와 Diode 도통 세부 조건은 손필기가 명확하지 않아 읽히는 범위를 넘어 임의 복원하지 않았다.
Inverter, 2-Level Inverter, Pole Voltage, Switching Function, DC Link, Powering Mode, Regeneration Mode, Regenerative Energy, Dynamic Braking, Free-Wheeling Diode, Load Current
```
