🔹 1. 이상적인 브리지 정류기라면
- 이상적인 경우, 다이오드가 순간적으로 교체되면서 한 쌍이 꺼지고 다른 쌍이 바로 켜집니다.
- 이때 출력 전류는 항상 부하로 흐르고, 출력 전압은 입력 전압의 절대값과 동일하게 나타납니다.
🔹 2. 인덕턴스가 있을 때
- 전원 인덕턴스 ( L_S )가 존재하면, 전류가 즉시 끊기지 않고 일정 시간 동안 겹쳐 흐릅니다.
- 즉, 새로운 다이오드 쌍이 켜질 때 이전 다이오드 쌍도 아직 완전히 꺼지지 않아 두 경로가 동시에 도통합니다.

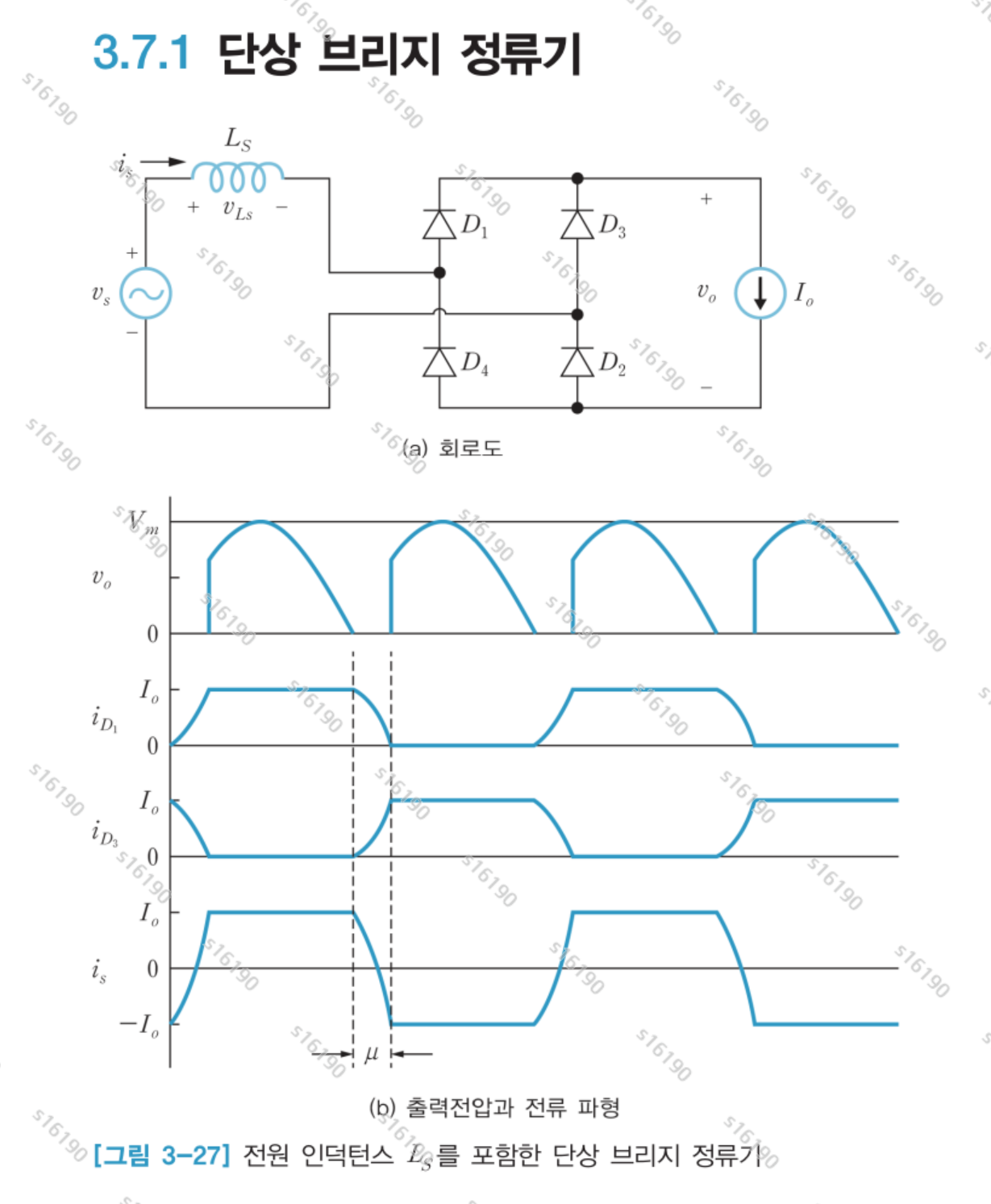

- 이 구간을 커뮤테이션 구간(Commutation Interval, μ)이라고 부릅니다.
🔹 3. 출력 전압이 0V가 되는 이유
- 커뮤테이션 구간 동안은 두 다이오드 쌍이 동시에 도통합니다.
- 결과적으로 부하 양단은 입력 전압의 양쪽이 단락된 상태가 되어, 출력 전압 ( V_o )가 0V로 떨어집니다.
- 하지만 부하 전류 ( I_o )는 끊기지 않고 계속 흐르기 때문에, 순간적으로 출력 전류가 두 다이오드에 분배되어 2배로 표시됩니다.
🔹 4. 요약
- 출력 전류 ( I_o ): 인덕턴스 때문에 끊기지 않고 연속적으로 흐름 → 커뮤테이션 구간에서 두 다이오드가 동시에 전류를 나눠 가짐 → 합쳐서 2배 표시
- 출력 전압 ( V_o ): 두 경로가 동시에 도통 → 부하 양단이 단락 상태 → 0V로 떨어짐
✅ 정리:
출력 전류가 두 배로 흐르는데 출력 전압이 0V인 이유는, 전원 인덕턴스 때문에 다이오드가 동시에 도통하는 커뮤테이션 구간이 존재하기 때문입니다. 이때 부하 전류는 유지되지만, 부하 양단 전압은 순간적으로 0V가 됩니다.
