유량측정을 위한 피토-튜브(Pitot-Tube)에 대하여 설명하시오.
https://namu.wiki/w/%ED%94%BC%ED%86%A0%EA%B4%80
https://mechengineering.tistory.com/450
피토-튜브(Pitot Tube)는 유체의 속도나 유량을 측정하는 데 사용되는 기기입니다. 특히 항공기의 비행 속도 측정, 산업 현장에서의 가스 및 액체의 속도 측정 등 다양한 분야에서 활용됩니다. 피토-튜브는 유체의 동압(dynamic pressure)과 정압(static pressure)을 동시에 측정하여 유체의 속도를 결정합니다.
작동 원리
피토-튜브는 두 부분으로 구성됩니다: 하나는 유체 흐름과 직접 마주하는 동압 측정용 입구, 다른 하나는 주변 유체의 정압을 측정하는 측면 개구부입니다. 유체가 피토-튜브에 마주치면, 동압 측정용 입구에서는 유체가 정지하게 되어 이 지점에서의 압력(정지압)을 측정할 수 있습니다. 한편, 측면 개구부를 통해서는 주변 유체의 정압을 측정합니다.
유체의 속도는 동압과 정압 사이의 차이(동압)를 사용하여 계산할 수 있으며, 베르누이 방정식을 기반으로 합니다. 이때 측정된 동압은 유체의 속도의 제곱에 비례합니다. 따라서, 동압과 정압의 차이를 알면 유체의 속도를 계산할 수 있습니다.
피토-튜브의 구성
피토-튜브는 일반적으로 금속이나 플라스틱으로 만들어지며, L자 형태나 직선형태를 가지고 있습니다. 직선형 피토-튜브는 간단한 구조를 가지고 있으나, L자 형태는 설치와 유지보수가 용이합니다.
장점
- 단순하고 견고한 구조로, 고속 유체 흐름에서도 사용 가능합니다.
- 정확한 속도 측정이 가능하여, 항공 및 산업 분야에서 널리 사용됩니다.
- 설치와 유지보수가 비교적 간단합니다.
단점
- 저속 흐름에서는 정밀도가 떨어질 수 있습니다.
- 유체 내에 입자나 오염물이 있을 경우 측정 정확도가 저하될 수 있습니다.
- 측정하려는 유체의 특성(온도, 밀도 등)에 대한 정확한 정보가 필요합니다.
피토-튜브는 유체의 속도 측정뿐만 아니라 유량 측정에도 사용될 수 있습니다. 유체의 속도와 단면적을 알면 유량을 계산할 수 있기 때문입니다. 따라서, 피토-튜브는 항공기의 속도 측정, HVAC 시스템에서의 공기 흐름 측정, 수로에서의 수속 측정 등 다양한 분야에서 활용됩니다.

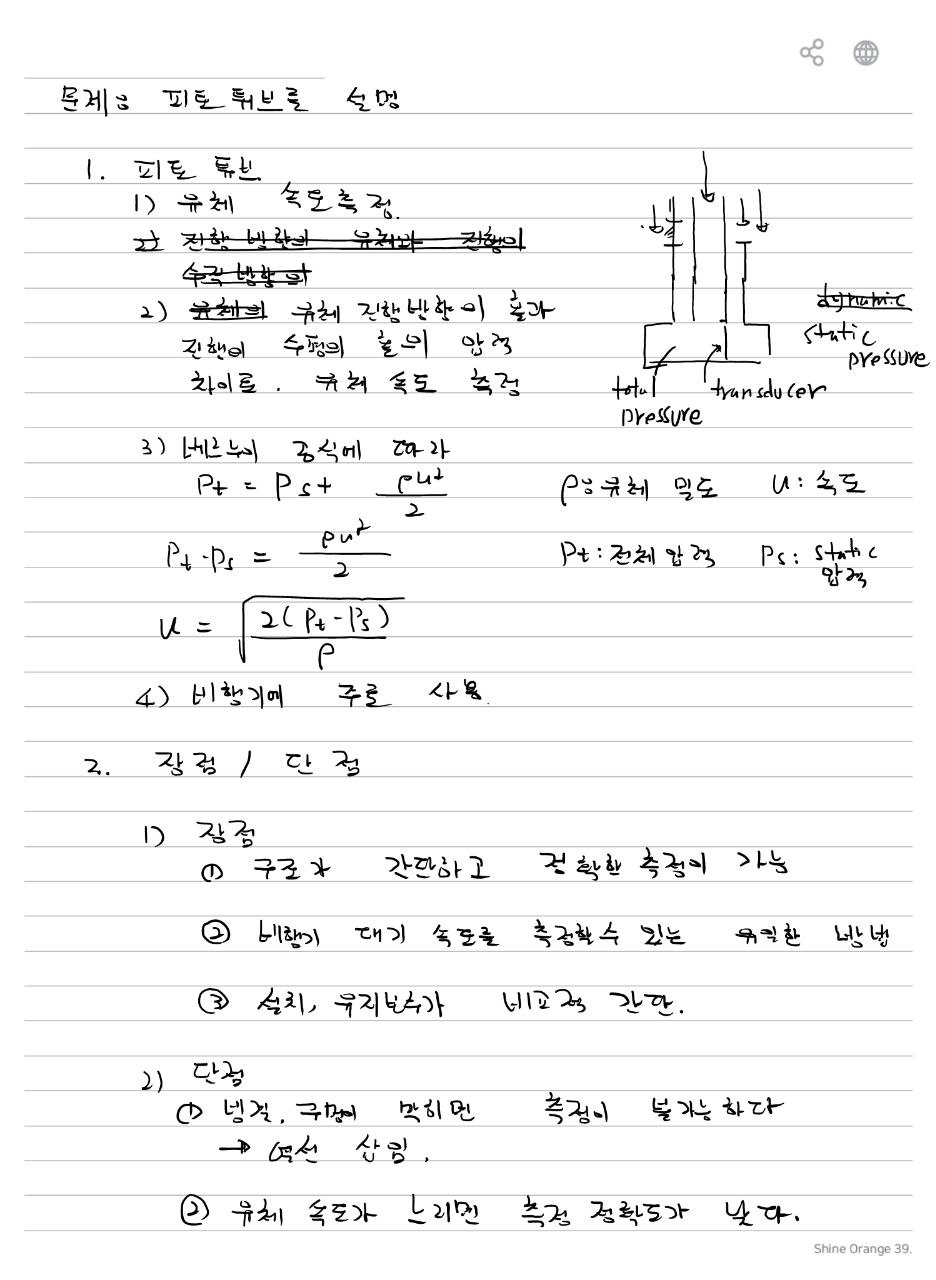

“`html피토 튜브
1. 피토 튜브
피토 튜브는 유체의 속도를 측정하는 장치이다.
유체의 진행방향에서 측정한 압력과 정압의 차이를 이용하여 유체 속도를 구한다.
유체 흐름
─────────────────────────►
┌───────
│
│ Total Pressure
│ P_t
│
│
└────┐
│
│ Transducer
┌────┘
│
│ Static Pressure
│ P_s
│
2. Total Pressure와 Static Pressure
필기에서는 피토 튜브에서 측정되는 압력을 Total Pressure와 Static Pressure로 구분한다.
3. Bernoulli 방정식
필기에서는 Bernoulli 방정식을 이용하여 Total Pressure와 Static Pressure의 관계를 나타낸다.
따라서 두 압력의 차이는 유체의 동압이 된다.
4. 유체 속도 계산
위 식을 유체 속도에 대해 정리하면 다음과 같다.
5. 압력과 속도의 관계
유체 속도 u
│
▼
동압 발생
ρu² / 2
│
▼
Total Pressure
P_t
│
├── Static Pressure P_s
│
▼
ΔP = P_t - P_s
│
▼
속도 계산
6. 주요 사용처
필기에서는 피토 튜브가 비행기에 주로 사용된다고 기록한다.
7. 장점
- 구조가 간단하다.
- 정확한 속도 측정이 가능하다.
- 비행기의 대기 속도 측정에 사용한다.
- 설치 및 유지보수가 비교적 간단하다.
8. 단점
- 빙결 또는 고장이 발생하면 측정이 불가능할 수 있다.
- 유체 속도가 느리면 측정 정확도가 낮아진다.
9. 저속 측정의 문제
두 번째 필기에서는 고속 유체 측정에는 적합하지만 저속 유체에서는 측정오차가 커지는 점을 기록한다.

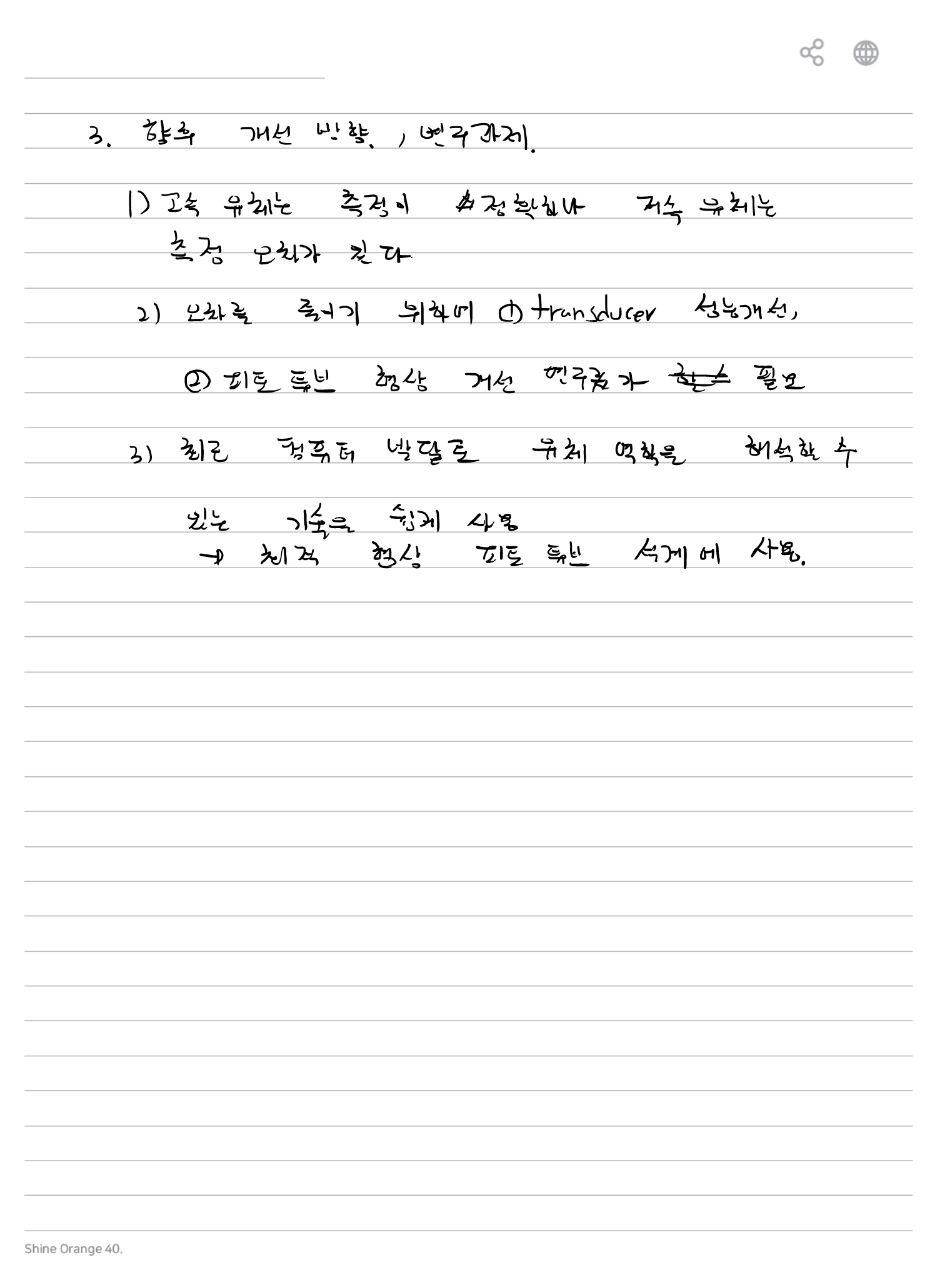

10. 향후 개선 방향
저속 유체에서 발생하는 측정오차를 줄이기 위한 개선 방향으로 다음 내용을 기록한다.
- Transducer 성능 개선
- Pitot Tube 형상 개선
Low Velocity
│
▼
Small ΔP
│
┌───┴───────────┐
│ │
▼ ▼
Transducer Pitot Tube
성능 개선 형상 개선
│ │
└───────┬───────┘
▼
측정오차 감소
11. 해석기술을 이용한 형상 개선
필기에서는 최근 컴퓨터 성능의 발전으로 유체역학을 해석하는 기술을 쉽게 사용할 수 있게 되었으며, 이를 최적 형상의 피토 튜브 설계에 사용할 수 있다고 기록한다.

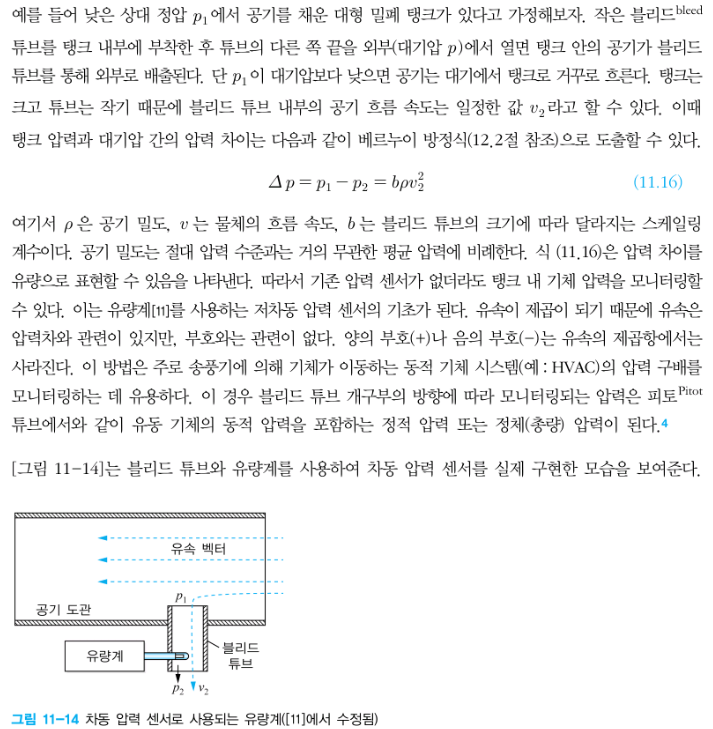

12. 페이지 내 차동압력 참고 이미지
페이지에는 피토 튜브와 함께 Bleed Tube를 이용한 차동압력 측정 참고 이미지가 있다.
저압 Tank
┌────────────────────────┐
│ │
│ 유속 v₂ │
│ ◄──────────────── │
│ │
└────────┬───────────────┘
│ P₁
│
│ Bleed Tube
│
▼
Atmosphere P₂
│
└────► Flow Meter
참고 이미지에 표시된 압력차와 유속의 관계식은 다음과 같다.
여기서 이미지에는 다음과 같이 표시되어 있다.
- ρ : 공기 밀도
- v : 흐름 속도
- b : Bleed Tube의 크기에 따라 달라지는 Scaling 계수
13. 피토 튜브 측정 흐름
유체 흐름
│
▼
Pitot Tube
│
┌───┴─────────┐
│ │
▼ ▼
Total P_t Static P_s
│ │
└──────┬──────┘
▼
ΔP = P_t - P_s
│
▼
ΔP = ρu² / 2
│
▼
u = √(2ΔP / ρ)
14. 이미지 OCR 핵심 정리
| 항목 | 필기 내용 |
|---|---|
| 측정 대상 | 유체 속도 |
| Total Pressure | Pt |
| Static Pressure | Ps |
| 동압 | Pt – Ps |
| Bernoulli 관계 | Pt = Ps + ρu²/2 |
| 속도식 | u = √{2(Pt-Ps)/ρ} |
| 장점 | 간단한 구조, 속도 측정, 설치·유지보수 용이 |
| 단점 | 빙결·고장, 저속에서 정확도 저하 |
| 개선 | Transducer 성능 및 Pitot Tube 형상 개선 |
