Transmission Zero

State Space · Transfer Function · Pole · Zero · Transmission Zero · Rosenbrock System Matrix

1. State Space 표현

이미지에서는 State Space를 시스템 행렬을 이용하여 표현한다.

ẋ = Ax + Bu

y = Cx

여기서 x는 State를 나타낸다.

2. State Space에서 Transfer Function 유도

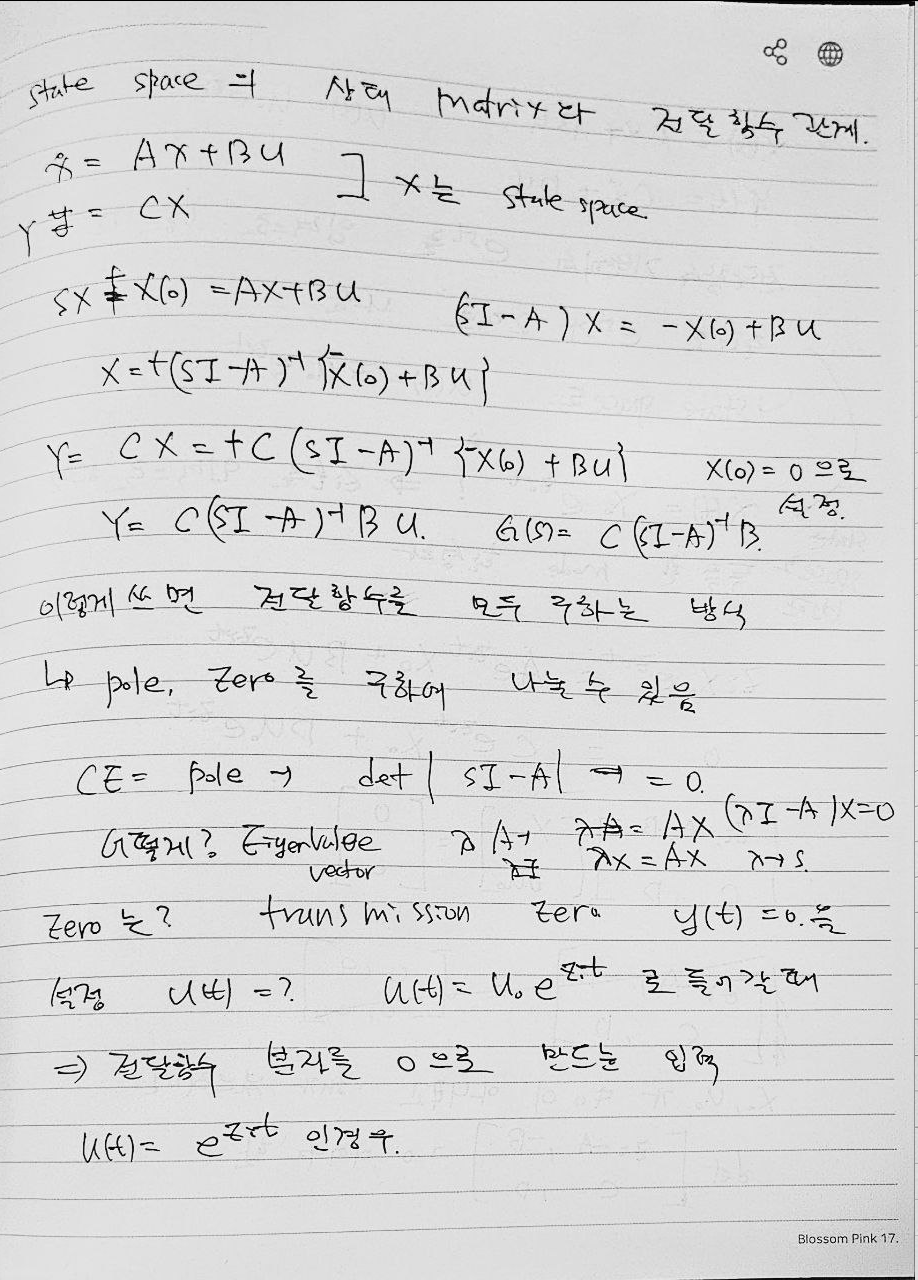

첫 번째 이미지에서는 State Space 식을 Laplace 영역으로 변환한다.

sX – x(0) = AX + BU

(sI – A)X = x(0) + BU

X = (sI – A)^-1 {x(0) + BU}

3. 초기조건이 0인 경우

이미지에서는 초기조건을 x(0) = 0으로 설정한다.

Y = CX

Y = C(sI – A)^-1BU

따라서 Transfer Function을 다음과 같이 기록한다.

G(s) = C(sI – A)^-1B

4. Pole

이미지에서는 Pole을 다음 조건으로 기록한다.

det(sI – A) = 0

이후 Eigenvalue와 Eigenvector 관계를 연결한다.

Av = λv

(λI – A)v = 0

Pole은 상태행렬 A의 Eigenvalue와 연결하여 정리되어 있다.

5. Pole과 Zero

첫 번째 이미지에는 Pole과 Zero를 구하여 시스템 특성을 나타낼 수 있다는 메모가 있다.

Pole → det(sI – A) = 0

Zero → Transmission Zero

6. Transmission Zero의 개념

이미지에서는 Transmission Zero를 특정한 입력을 가했을 때 출력이 0이 되도록 만드는 값으로 접근한다.

y(t) = 0

입력은 다음 형태로 설정한다.

u(t) = u₀e^zᵢt

출력이 0이 되도록 하는 zᵢ를 찾는 방향으로 전개한다.

7. Exponential 입력

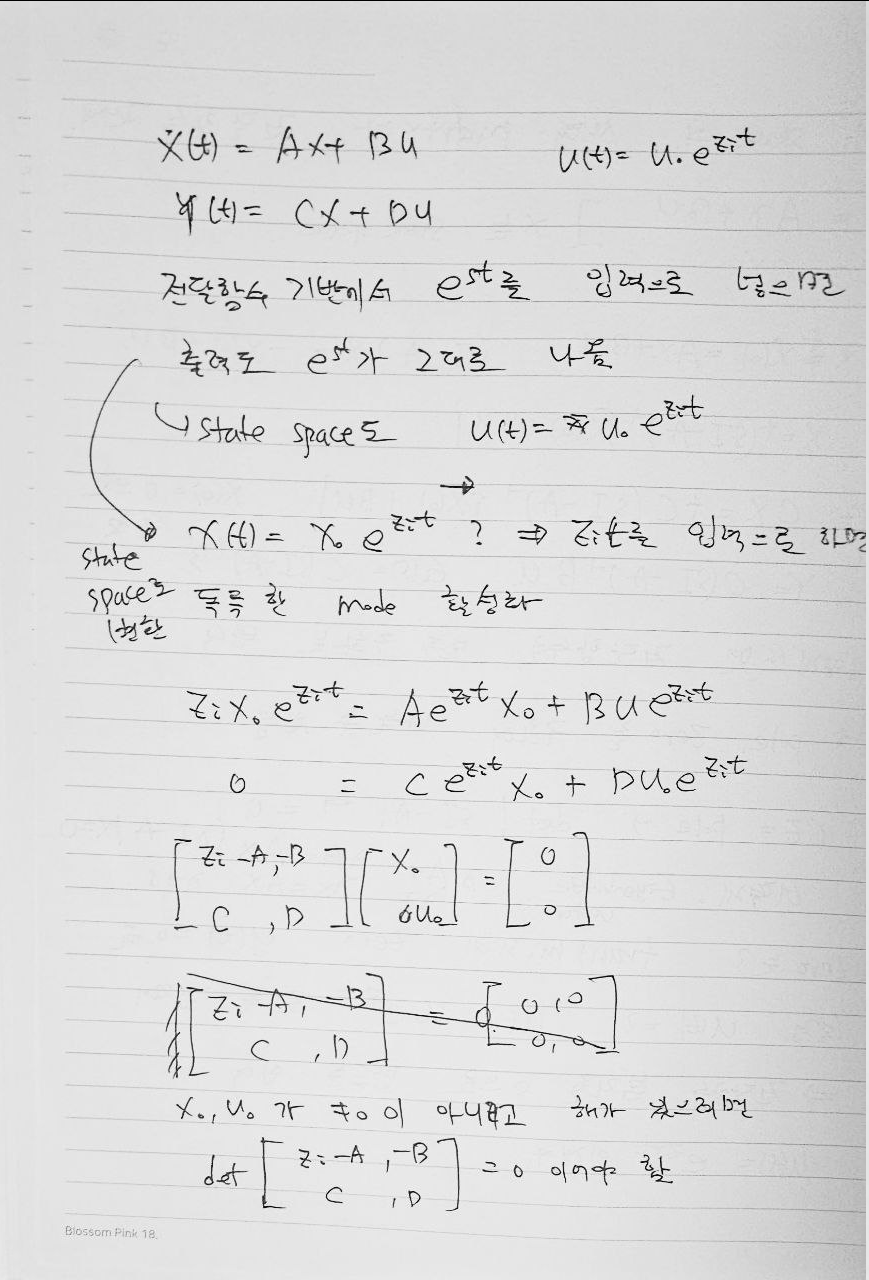

두 번째 이미지에서는 전달함수 기반에서 지수함수 입력을 사용하는 방향으로 기록한다.

u(t) = u₀e^zᵢt

State도 동일한 지수함수 형태의 Mode로 가정한다.

x(t) = x₀e^zᵢt

이미지에는 State Space의 특정 Mode 활성화라는 메모가 함께 기록되어 있다.

8. State Equation에 대입

다음 형태를 State Equation에 대입한다.

x(t) = x₀e^zᵢt

u(t) = u₀e^zᵢt

따라서

zᵢx₀e^zᵢt = Ae^zᵢtx₀ + Bu₀e^zᵢt

공통인 e^zᵢt를 제거하면 다음 관계가 된다.

(zᵢI – A)x₀ – Bu₀ = 0

9. 출력이 0이 되는 조건

출력식은 두 번째 이미지에서 D항을 포함하여 다음과 같이 기록되어 있다.

y(t) = Cx + Du

Transmission Zero에서는 출력이 0이 되어야 한다.

0 = Cx₀ + Du₀

10. 두 식의 결합

State Equation과 출력 0 조건을 하나의 행렬식으로 결합한다.

      ┌                     ┐ ┌    ┐   ┌   ┐
      │ zᵢI - A      -B     │ │ x₀ │   │ 0 │
      │                     │ │    │ = │   │
      │    C          D     │ │ u₀ │   │ 0 │
      └                     ┘ └    ┘   └   ┘

[ zᵢI-A -B ] [ C D ] [ x₀ ] [ u₀ ] = 0

11. Non-Trivial Solution

이미지에서는 x₀와 u₀가 모두 0이 아닌 해가 존재해야 한다고 기록한다.

x₀, u₀ ≠ 모두 0

이를 만족하려면 결합된 System Matrix의 행렬식이 0이 되어야 하는 것으로 정리한다.

det [ zᵢI – A -B ; C D ] = 0

Transmission Zero는 출력이 0이 되는 Non-Trivial State와 Input이 존재하도록 만드는 zᵢ로 정리되어 있다.

12. System Matrix

두 번째 이미지에서는 다음 결합 행렬을 이용하여 Transmission Zero 조건을 정리한다.

               ┌                    ┐
               │ zI - A       -B    │
      P(z) =   │                    │
               │   C          D     │
               └                    ┘

det P(z) = 0

13. Transfer Function의 Zero

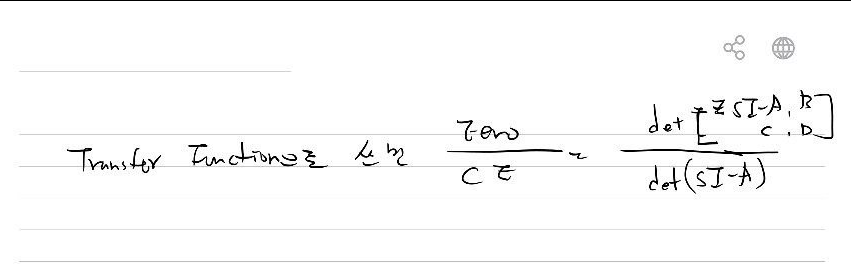

세 번째 이미지에서는 Transfer Function으로 표현한 Zero를 기록한다.

G(s) = C(sI-A)^-1B + D

Transfer Function의 분자를 System Matrix의 determinant로 나타낸다.

Zero = det [ sI-A -B ; C D ] / det(sI-A)

14. Pole과 Transmission Zero의 차이

구분	이미지에서의 조건
Pole	det(sI – A) = 0
Transmission Zero	det([zI-A, -B; C, D]) = 0
Pole의 연결	A의 Eigenvalue
Zero의 연결	특정 입력에서 출력이 0이 되는 조건

15. Transmission Zero 유도 흐름

              State Space
                  │
                  ▼
        ẋ = Ax + Bu
        y  = Cx + Du
                  │
                  ▼
        u = u₀ e^(zᵢt)
        x = x₀ e^(zᵢt)
                  │
                  ▼
       (zᵢI-A)x₀ - Bu₀ = 0
                  │
                  ▼
            Cx₀ + Du₀ = 0
                  │
                  ▼
        ┌───────────────────┐
        │ zᵢI-A      -B     │
        │   C         D     │
        └───────────────────┘
                  │
                  ▼
             det = 0
                  │
                  ▼
         Transmission Zero

16. Transfer Function과 State Space 관계

세 이미지에서는 State Space와 Transfer Function의 관계를 다음 순서로 연결한다.

State Space → G(s) = C(sI-A)^-1B + D

Pole → det(sI-A)=0

Transmission Zero → det [ sI-A -B ; C D ] = 0

17. 이미지 핵심 정리

항목	이미지 내용
State Equation	ẋ = Ax + Bu
Output Equation	y = Cx + Du
Transfer Function	G(s) = C(sI-A)^-1B + D
Pole	det(sI-A) = 0
입력 가정	u(t) = u₀e^zᵢt
State 가정	x(t) = x₀e^zᵢt
Zero 조건	y(t) = 0
System Matrix	[zI-A, -B; C, D]
Transmission Zero	System Matrix가 특이해지는 z
