계측시스템에서 보정(Calibration)의 종류 및 특징에 대하여 설명하시오.
계측시스템에서 보정(Calibration)은 측정 장비의 정확도를 보증하고 측정 오차를 최소화하기 위해 실시하는 과정입니다. 보정은 장비가 특정 표준이나 참조값에 따라 정확한 측정을 수행하도록 보장합니다. 보정의 주요 종류와 특징은 다음과 같습니다:r
- 전체 범위 보정 (Full-Scale Calibration)1
- 특징: 측정 장비의 전체 작동 범위에 걸쳐 여러 지점에서 보정을 실시합니다.
- 장점: 전체 범위에서 장비의 정확도를 확인하고 개선할 수 있습니다.
- 적용: 이 방법은 특히 광범위한 측정 범위를 가지는 장비에 적용됩니다.
- 점 보정 (Point Calibration)1
- 특징: 측정 장비의 특정 지점들에서만 보정을 실시합니다.
- 장점: 특정 지점에서의 정확도를 빠르게 확인하고 보정할 수 있습니다.
- 적용: 자주 사용되는 측정 지점이나 중요한 지점에 대해 실시합니다.
- 비교 보정 (Comparative Calibration)1
- 특징: 측정 장비의 측정값을 이미 보정된 다른 표준 장비의 측정값과 비교합니다.
- 장점: 두 장비 간의 상대적인 정확도를 평가할 수 있습니다.
- 적용: 표준 장비가 있을 때 유용하게 사용됩니다.
- 영점 보정 (Zero Calibration)1
- 특징: 측정 장비의 영점을 조정하여, 장비가 실제로 ‘아무것도 측정하지 않을 때’ 올바른 ‘제로’ 또는 ‘영’ 값을 가지도록 합니다.
- 장점: 장비의 기본적인 정확도와 안정성을 보장합니다.
- 적용: 모든 측정 장비에 필수적으로 실시해야 하는 기본적인 보정입니다.
이 외에도 스팬 보정(Span Calibration), 드리프트 보정(Drift Calibration), 동적 보정(Dynamic Calibration) 등이 있습니다1. 보정은 측정 장비의 성능을 검증하고, 측정 과정에서의 신뢰성을 확보하는 데 필수적인 절차입니다. 정기적인 보정은 정확한 데이터를 제공하고, 공정의 품질을 보장하며, 고객 신뢰를 쌓는 데 중요한 역할을 합니다1.
“`html계측기 교정
1. 교정

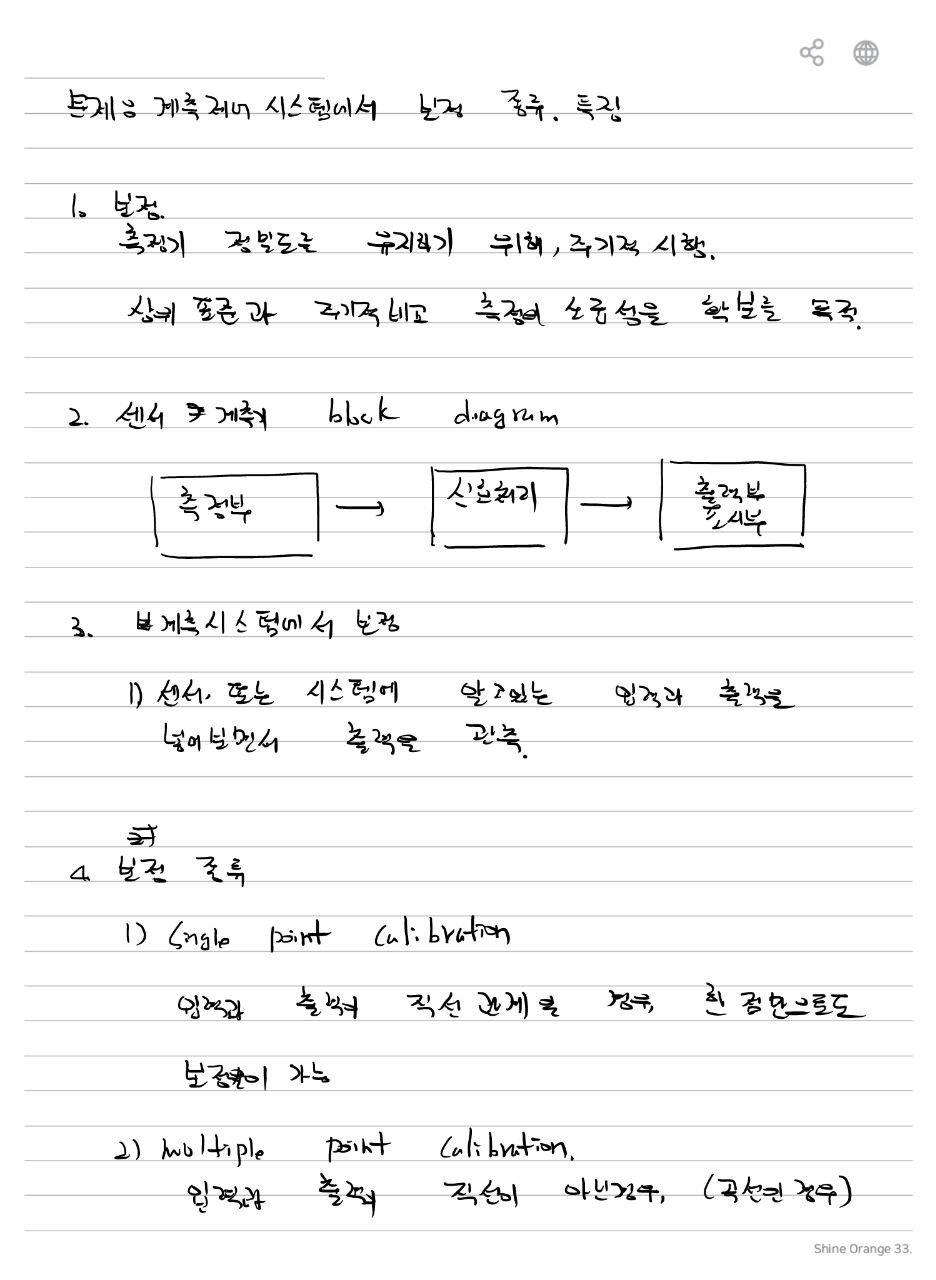

필기에서는 측정기의 정확도를 유지하기 위해 교정을 주기적으로 시행한다고 정리한다.
신뢰성 있는 측정값을 유지하고 측정의 불확실성을 줄이는 것이 목적이다.
2. 계측시스템 Block Diagram
필기에서는 계측시스템을 다음과 같은 기본 구조로 나타낸다.
측정량
│
▼
[ 측정부 ]
│
▼
[ 신호처리 ]
│
▼
[ 출력부 ]
3. 계측시스템의 교정
센서 또는 계측시스템에 이미 알고 있는 입력을 넣고 출력값을 확인한다.
알려진 입력값과 실제 출력값의 관계를 비교하여 계측시스템을 교정한다.
Known Input
│
▼
[ Measurement System ]
│
▼
Measured Output
│
▼
기준값과 비교
│
▼
Calibration
4. Single Point Calibration
입력과 출력 사이가 직선적인 관계를 갖는 경우, 한 지점을 이용하여 보정하는 방법으로 기록되어 있다.
Output
↑
│ /
│ /
│ ● ← Calibration Point
│ /
│ /
│ /
└──────────────────→ Input
5. Multiple Point Calibration
입력과 출력의 관계가 단순한 하나의 직선으로 나타나지 않는 경우 여러 점에서 교정한다.

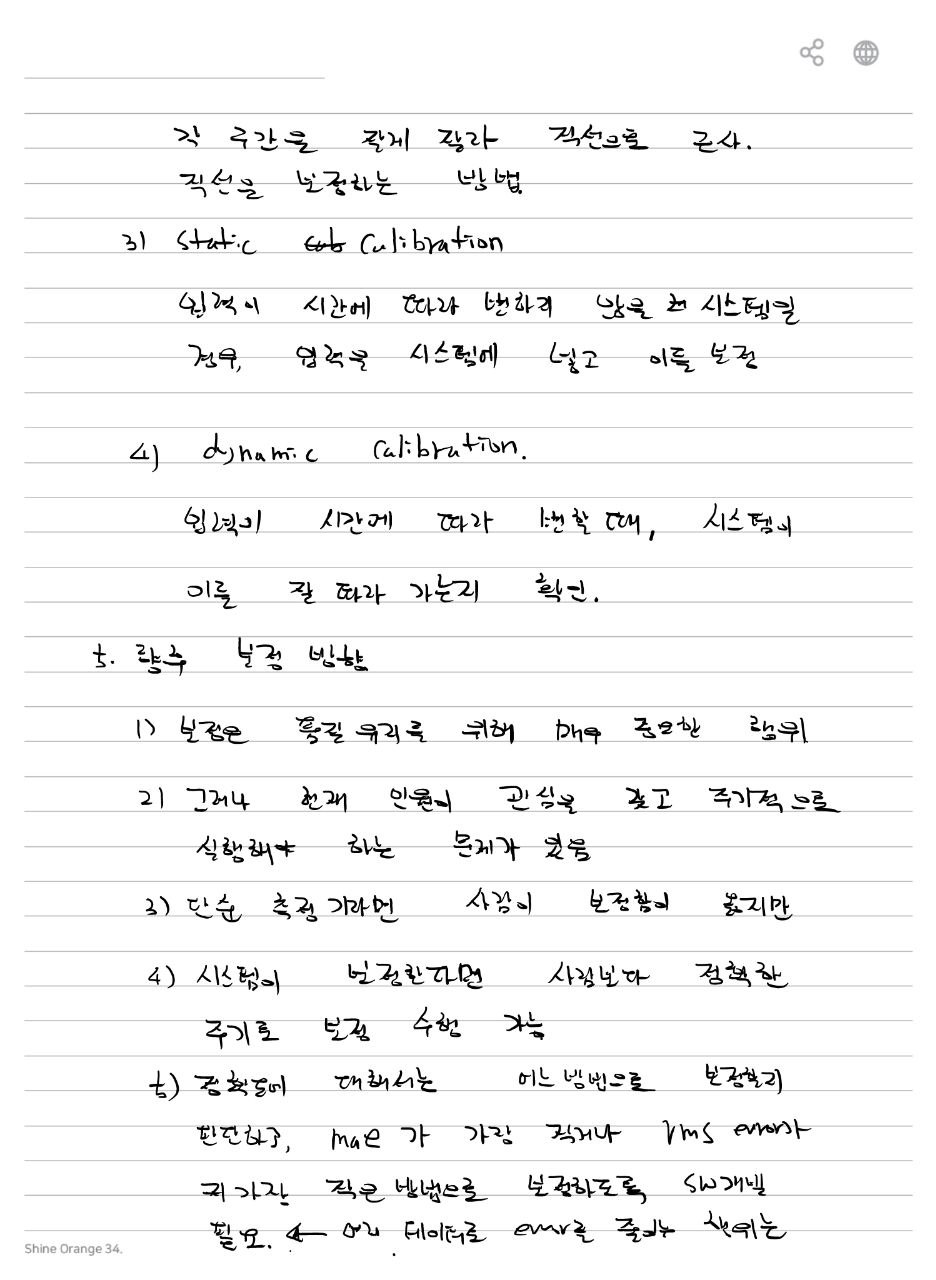

두 번째 필기에서는 각 구간을 작게 나누고 구간별 직선으로 근사하여 보정하는 방법으로 설명한다.
Output
↑
│ ●
│ ●
│ ●
│ ●
│ ●
│ ●
└────────────────────→ Input
여러 Calibration Point 사용
6. Single Point와 Multiple Point 비교
| 구분 | 필기 내용 |
|---|---|
| Single Point | 한 지점을 이용하여 교정 |
| Multiple Point | 여러 지점을 이용하여 구간별로 교정 |
7. Static Calibration
시간에 따라 변하지 않는 알려진 입력을 계측시스템에 가하고 그 출력값을 이용하여 보정한다.
Constant Input
│
▼
[ Measurement System ]
│
▼
Static Output
│
▼
Calibration
8. Dynamic Calibration
입력이 시간에 따라 변화할 때 계측시스템이 그 변화를 제대로 따라가는지를 확인한다.
Time-Varying Input
│
▼
[ Measurement System ]
│
▼
Dynamic Response
│
▼
입력 변화 추종 여부 확인
9. Static · Dynamic Calibration 비교
| 구분 | 입력 | 확인 내용 |
|---|---|---|
| Static Calibration | 시간에 따라 변하지 않는 입력 | 정적 입력-출력 관계 |
| Dynamic Calibration | 시간에 따라 변화하는 입력 | 입력 변화를 따라가는 동적 응답 |
10. 교정의 중요성
두 번째 필기에서는 교정이 품질 유지를 위해 매우 중요한 행위라고 기록한다.
단순 측정기는 사람이 직접 교정할 수 있지만, 시스템이 복잡해질수록 정해진 주기에 따라 체계적으로 교정을 수행할 필요가 있다고 정리한다.
11. 교정 주기
필기에서는 계측기의 신뢰성을 유지하기 위해 주기적인 교정이 필요하다고 기록한다.
계측기 사용
│
▼
시간 경과
│
▼
오차 / 특성 변화
│
▼
주기적 Calibration
│
▼
신뢰성 유지
12. 보정 방법의 선정
마지막 필기에서는 측정의 중요도에 따라 적절한 보정방법을 판단해야 한다고 기록한다.
여러 보정방법 가운데 오차가 가장 작은 방법을 선택하는 방향을 제시한다.
13. MAE · RMS Error 활용
필기에서는 보정결과를 비교하는 지표로 MAE 또는 RMS Error를 언급한다.
이러한 Error가 가장 작은 보정방법을 선택하는 Software 개발 방향을 기록하고 있다.
14. 측정과 교정

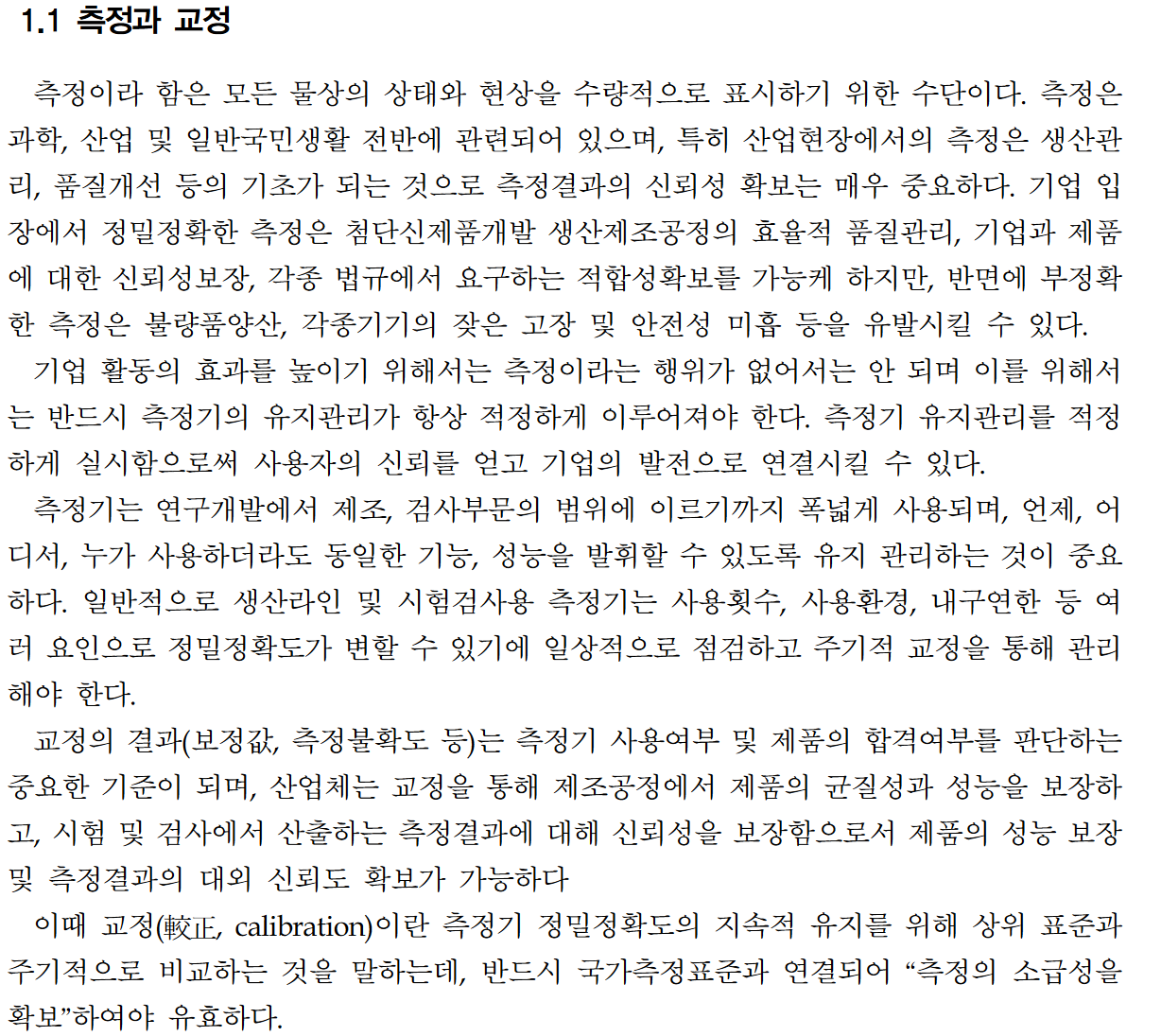

참고 이미지에서는 측정이 물상의 상태와 현상을 수량적으로 표현하는 수단이라고 설명한다.
산업현장의 측정결과는 생산관리와 품질관리의 기초가 되므로 측정결과의 신뢰성이 중요하다고 기록한다.
15. 교정의 정의
참고 이미지에서는 교정을 측정기의 정밀·정확도를 지속적으로 유지하기 위해 상위 표준과 주기적으로 비교하는 것으로 정의한다.
16. 측정의 소급성
참고 이미지에서는 교정이 유효하기 위해 국가측정표준과 연결되어 측정의 소급성을 확보해야 한다고 기록한다.
17. 이미지 OCR 전체 흐름
Calibration
│
┌─────────────┼─────────────┐
│ │ │
▼ ▼ ▼
Point 방식 시간 특성 기준 체계
│ │ │
┌───┴───┐ ┌───┴────┐ ▼
│ │ │ │ Traceability
▼ ▼ ▼ ▼
Single Multiple Static Dynamic
│ │ │ │
└───────┴─────┴────────┘
│
▼
Measurement Error ↓
│
▼
신뢰성 있는 측정
18. 이미지 OCR 핵심 정리
| 항목 | 이미지 내용 |
|---|---|
| 교정 목적 | 정확도 유지, 측정 불확실성 감소 |
| 기본방법 | 알려진 입력과 실제 출력 비교 |
| Single Point | 한 지점에서 보정 |
| Multiple Point | 여러 지점에서 구간별 보정 |
| Static | 시간적으로 일정한 입력을 이용 |
| Dynamic | 시간에 따라 변화하는 입력에 대한 응답 확인 |
| 주기 | 신뢰성 및 품질 유지를 위해 주기적 실시 |
| 방법 최적화 | MAE, RMS Error가 작은 방법 검토 |
| Traceability | 국가측정표준까지 연결되는 측정 소급성 |
