“`html네트워크 토폴로지

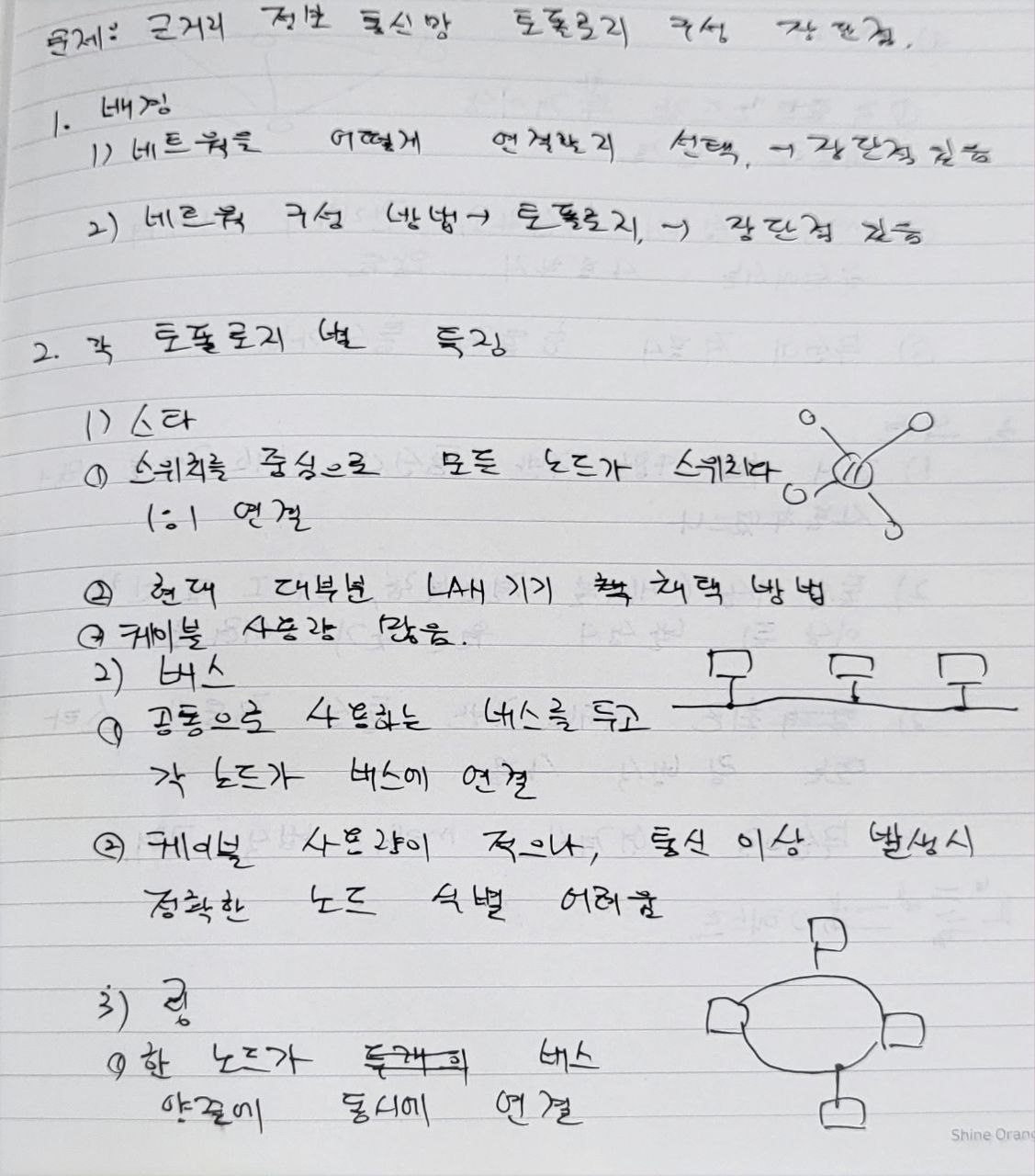

1. 네트워크 토폴로지 개념
네트워크에서 노드를 어떻게 연결하는지를 나타내는 구조이다.
필기에서는 네트워크 구성방법에 따라 각 토폴로지의 장점과 단점을 비교한다.
2. Star Topology
Node
│
│
Node ─── [Switch] ─── Node
│
│
Node
Switch를 중심으로 모든 노드가 1:1로 연결되는 구조이다.
장점
- 현재 대부분의 LAN 기기에 많이 적용된다.
- 각 노드가 Switch와 개별 연결된다.
단점
- Cable 사용량이 많다.
3. Bus Topology
Node Node Node
│ │ │
│ │ │
=================================
Common Bus
공통으로 사용하는 하나의 Bus에 각 노드가 연결되는 구조이다.
장점
- 공통 Bus를 사용하므로 Cable 사용량이 적다.
단점
- Cable에 이상이 발생하면 정확한 고장 Node 또는 위치를 구별하기 어렵다.
4. Ring Topology
Node
/ \
Node Node
│ │
│ │
Node ───── Node
각 Node가 앞뒤의 Node와 연결되어 하나의 Ring을 구성한다.
장점
- 한 Channel에 문제가 있어 끊기더라도 다른 Channel을 통해 연결할 수 있다.
- Cable 사용량이 비교적 적다.

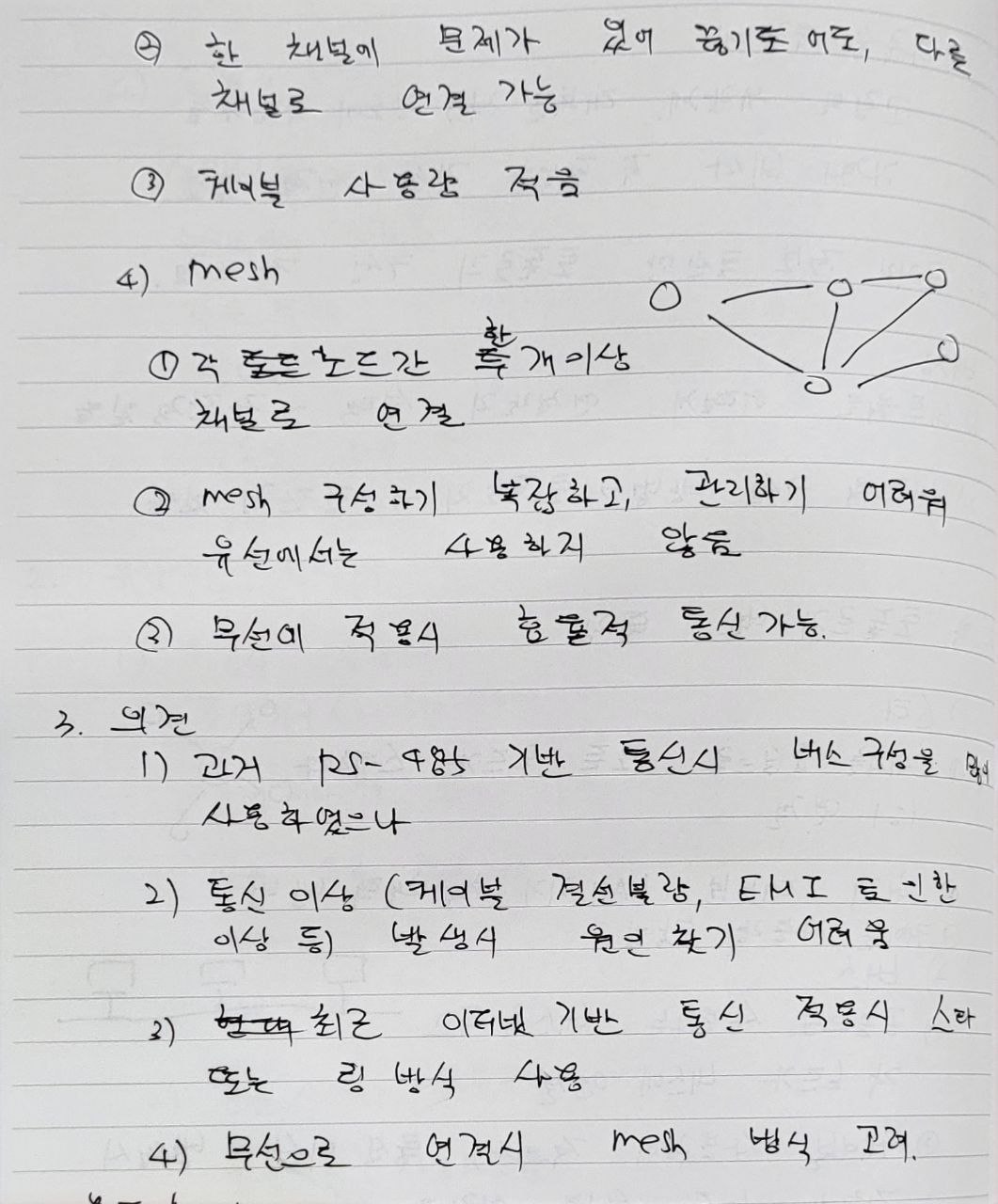

5. Mesh Topology
Node ─────── Node
|\ /|
| \ / |
| \ / |
| \ / |
| \/ |
| /\ |
| / \ |
| / \ |
| / \ |
Node ─────── Node
각 Node 사이에 둘 이상의 Channel을 구성하는 방식이다.
장점
- 다중 경로를 구성할 수 있다.
- 한 경로가 고장나도 다른 경로를 사용할 수 있다.
- 무선 Network에서 활용 가능하다.
단점
- Mesh 구성이 복잡하다.
- 관리하기 어렵다.
- 유선으로 구성하면 Network 관리가 어렵다.

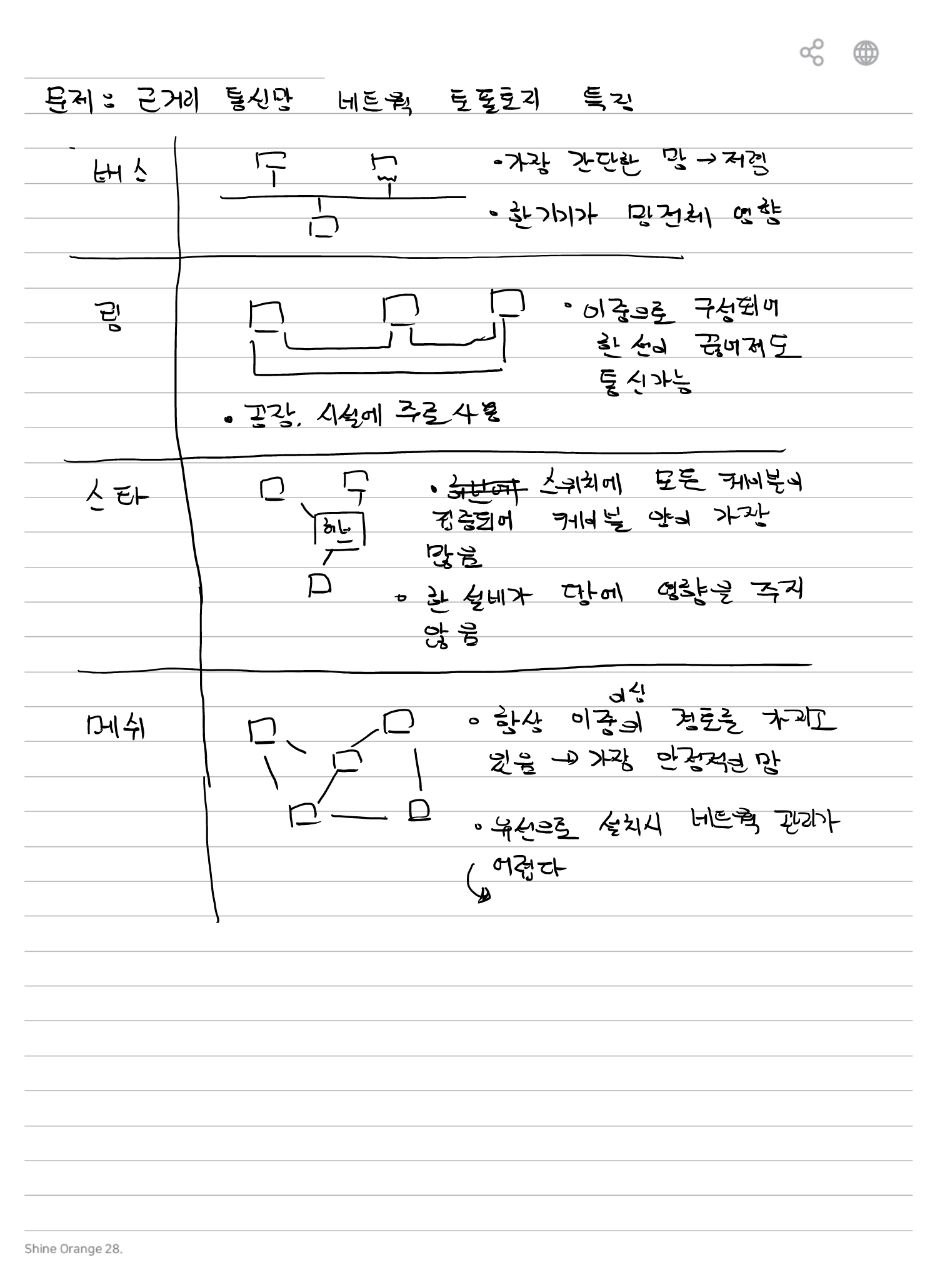

6. 토폴로지 비교
| 구분 | 구조 | 장점 | 단점 |
|---|---|---|---|
| Star | 중앙 Switch에 각 Node 연결 | 구조가 단순하고 일반 LAN에 많이 사용 | Cable 사용량 많음 |
| Bus | 공통 Bus에 각 Node 연결 | Cable 사용량 적음 | Cable 이상 시 고장 위치 판별 어려움 |
| Ring | Node를 순환형으로 연결 | 우회 경로 사용 가능 | Ring 구조 유지 필요 |
| Mesh | Node 간 여러 경로 구성 | 경로 이중화 및 높은 안정성 | 구조 복잡, 관리 어려움 |
7. 기존 LAN 적용
필기에서는 과거 PC 기반 LAN에 일반적으로 Bus 구성을 사용하였으나, 현재는 Switch 기반의 Star 방식이 주로 사용된다고 기록한다.
8. 통신 이상 발생 시 고려사항
Cable 절선불량이나 EMI 등 통신 이상이 발생하면 원인을 찾기가 어려울 수 있다.
필기에서는 이러한 이유로 Ethernet 기반 통신에서는 Star 또는 Ring 방식이 적용된다고 기록한다.
9. 무선 Network와 Mesh
무선으로 Node를 연결하는 경우에는 Mesh 방식이 적합하다고 기록되어 있다.
여러 경로를 구성하여 통신 경로의 장애에 대응할 수 있기 때문이다.
10. 이미지 핵심 정리
| Topology | 핵심 특징 |
|---|---|
| Star | 중앙 Switch, 1:1 연결, Cable 많음 |
| Bus | 공통 Cable, Cable 적음, 장애 위치 판별 어려움 |
| Ring | 순환 구조, 한 경로 이상 시 다른 경로 사용 가능 |
| Mesh | 다중 경로, 높은 안정성, 구조 복잡 |
