열전대(Thermocouple)가 구비해야 할 요건을 설명하시오.
Thermocouple, RTD, 그리고 Thermistor는 모두 온도를 측정하는 센서입니다. 각각의 센서는 다음과 같은 특징을 가지고 있습니다:
- Thermocouple (열전대): 두 종류의 금속을 사용하여 생산되는 전압을 관찰해 로컬 온도를 결정하는 온도 센서입니다1. 열전대는 넓은 범위의 온도를 측정할 수 있으며, J타입의 경우 -210도에서 1200도까지 측정이 가능합니다2. 열전대는 비용, 견고함, 측정 속도, 그리고 측정 가능한 온도 범위가 우월하다고 할 수 있습니다1.
- RTD (Resistance Thermometer Detectors): 금속의 전기 저항은 온도가 증가할수록 함께 증가하고, 온도가 떨어질수록 감소합니다. RTD는 금속의 전기 저항 변화를 이용해 로컬 온도를 측정하는 온도 센서입니다1. RTD는 높은 안정도와 정확도로 다른 온도 센서보다 정밀하게 온도를 측정할 수 있습니다3. RTD는 열전대 보다 리딩이 정확하고 반복적입니다1.
- Thermistor (써미스터): 반도체 재료로 구성되어 있으며, 모든 측정 디바이스 중 민감도가 가장 좋아 작은 온도 변화를 측정하는 데 이상적입니다4. 써미스터는 일반적으로 음의 온도 계수 디바이스로, 이는 온도가 증가하면 저항이 감소한다는 의미입니다4. 써미스터는 일반적으로 -50°C에서 150°C 사이의 제한된 온도 범위에 적합합니다5.
이 세 가지 센서는 각각의 장단점이 있으므로, 사용자의 필요에 따라 적절한 센서를 선택해야 합니다1.
“`html온도 측정 센서
1. 온도 측정 센서 비교

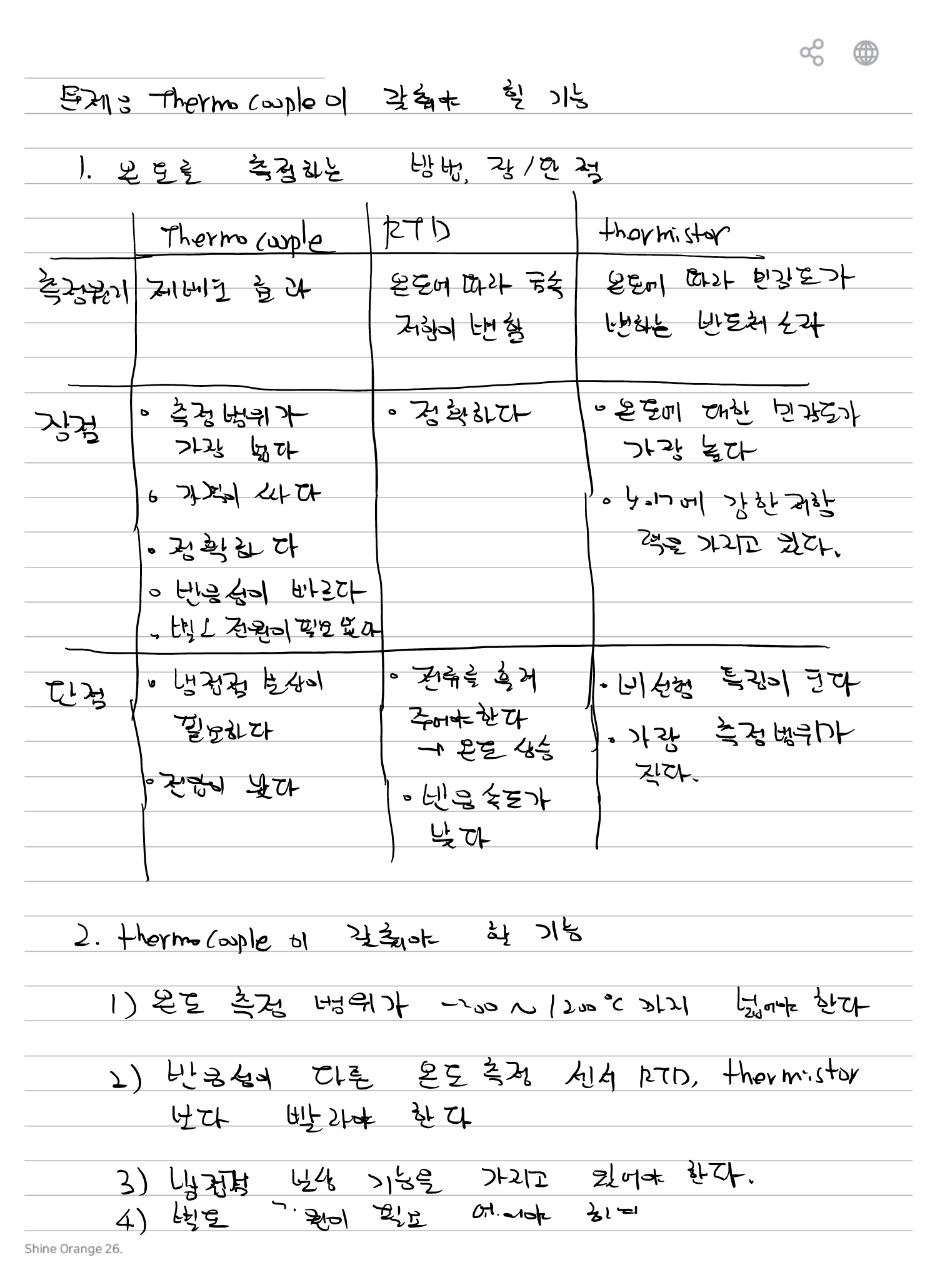

필기에서는 대표적인 온도 측정센서를 Thermocouple, RTD, Thermistor로 구분한다.
| 항목 | Thermocouple | RTD | Thermistor |
|---|---|---|---|
| 측정원리 | Seebeck 효과 | 온도에 따른 금속 저항 변화 | 온도에 따른 반도체 저항 변화 |
| 주요 특징 | 넓은 온도범위 | 높은 정확도 | 높은 온도 민감도 |
2. Thermocouple 측정원리
Thermocouple은 서로 다른 금속의 접점에서 발생하는 Seebeck 효과를 이용한다.
3. Thermocouple 장점
- 측정범위가 가장 넓다.
- 가격이 싸다.
- 견고하다.
- 반응속도가 빠르다.
- 별도의 외부 전원이 필요하지 않다.
4. Thermocouple 단점
- 냉접점 보상이 필요하다.
- 선형성이 낮다.
5. RTD 측정원리
RTD는 금속의 저항이 온도에 따라 변화하는 특성을 이용한다.
6. RTD 특징
장점
- 정확하다.
단점
- 측정을 위해 전류를 흘려주어야 한다.
- 전류에 따른 온도 상승 영향을 고려해야 한다.
- 반응속도가 Thermocouple보다 느리다.
7. Thermistor 측정원리
온도에 따라 반도체의 저항값이 변화하는 특성을 이용한다.
8. PTC
NeoStudio 필기에서는 온도가 증가하면 저항이 증가하는 특성으로 정리한다.
Resistance
↑
│ /
│ /
│ /
│ __/
│ __/
└────────────────────→ Temperature
PTC
9. NTC
온도가 증가하면 저항이 감소한다.
Resistance
↑
│\
│ \
│ \
│ \___
│ \____
└────────────────────→ Temperature
NTC
NeoStudio 필기에서는 NTC 특성을 수학적 모델로 표현할 수 있다고 기록한다.
10. PTC · NTC · RTD 온도 특성
Resistance
↑
│ PTC
│ /
│ _/
│ RTD _/
│ /
│ /
│ \ /
│ \__/
│ NTC
└────────────────────────────→ Temperature
11. Thermistor의 민감도
일반 필기에서는 Thermistor의 장점으로 온도에 대한 민감도가 매우 높은 점을 기록한다.
반면 비선형성이 크고 사용 가능한 측정범위가 제한되는 것이 단점이다.
12. Thermocouple이 갖추어야 할 기능
일반 필기에서는 Thermocouple이 온도센서로서 가져야 할 특성을 다음과 같이 정리한다.
-
넓은 측정범위
약 -200 ~ 1,200 ℃까지 넓게 측정 -
빠른 반응속도
RTD, Thermistor보다 빠른 응답 -
기계적 내구성
외부 환경에서 견딜 수 있는 구조 -
별도 전원 불필요
자체 열기전력을 이용
13. NTC Thermistor의 시간응답
NeoStudio 필기에서는 NTC Thermistor를 일정한 온도의 환경에 넣었을 때 센서온도가 지수함수 형태로 변화하는 것으로 정리한다.
Temperature
↑
Ts │ ─────────
│ __/
│ __/
│ __/
Ta │─────/
│
└────────────────────→ Time
Exponential Response
14. Thermistor 열응답식
NeoStudio 필기의 열응답식은 다음과 같다.
15. NTC의 자기발열
NTC에 전류를 흘려 측정하면 전력소모에 의해 자체 온도가 증가할 수 있다.
NTC에서는 온도가 증가하면 저항이 감소한다.
저항 감소에 따라 전류가 증가하면 다시 발열이 증가할 수 있다.
Current ↑
│
▼
Self Heating ↑
│
▼
Temperature ↑
│
▼
NTC Resistance ↓
│
└────────────► Current ↑
16. Thermistor 측정전류 제한
NeoStudio 필기에서는 Thermistor를 온도센서로 사용할 때 자기발열의 영향을 최소화해야 한다고 기록한다.
따라서 전력제한 회로 등을 사용하여 측정전류를 제한한다.
17. 저항-전류 특성과 사용영역
NeoStudio 필기에는 전류 증가에 따른 Thermistor의 저항 변화와 센서 사용영역이 그림으로 표현되어 있다.
Resistance
↑
│ ● ← 온도센서 사용영역
│ / |
│ / |
│ / |
│/ \
│ \
│ \____
└────────────────────→ Current
작은 전류영역
= 측정에 사용
작은 전류영역에서는 측정전류에 의한 자기발열을 줄일 수 있다.
18. PTC와 자기보호 특성
PTC는 온도가 증가하면 저항값이 증가한다.
따라서 높은 온도에서 전류를 제한하는 특성을 이용할 수 있다.
19. 센서 비교 최종 정리
| 항목 | Thermocouple | RTD | Thermistor |
|---|---|---|---|
| 원리 | Seebeck 효과 | 금속 저항 변화 | 반도체 저항 변화 |
| 온도범위 | 가장 넓음 | 중간 | 제한적 |
| 정확도 | RTD보다 낮음 | 높음 | 높은 민감도 |
| 반응속도 | 빠름 | 느림 | 필기에서 별도 비교 없음 |
| 선형성 | 낮음 | 비교적 양호 | 비선형성 큼 |
| 외부전원 | 불필요 | 측정전류 필요 | 측정전류 필요 |
| 주요 주의점 | 냉접점 보상 | 자기발열 | 자기발열 · 측정범위 제한 |
20. 이미지 · NeoStudio PDF 핵심 관계
Temperature Sensor
│
┌──────┼─────────┐
│ │ │
▼ ▼ ▼
TC RTD Thermistor
│ │ │
│ │ ┌──┴──┐
│ │ ▼ ▼
Seebeck Metal PTC NTC
R R↑ R↓
↑
T↑
