1. 문제
플랜트 공사에서 계측제어 상세설계 시 작성하여야 할 설계도서 및 도면에 대하여 10가지를 설명한다.
2. Plant 설계 · 시공 단계
기본설계
│
▼
FEED
│
▼
상세설계
│
▼
구매
│
▼
시공
│
▼
시운전
│
▼
Commissioning
3. 기본설계
필기에서는 기본설계 단계에서 주요 Licensor 업체가 선정되고, 기본적인 공정 관련 자료를 작성하는 것으로 정리한다.
주요 작성자료는 다음과 같다.
- Block 자료
- 물질수지
- 열수지
- PFD
- P&ID
4. FEED
FEED는 기본설계보다 상세설계 방향으로 구체화되는 단계로 기록되어 있다.
필기에서는 다음 내용을 포함한다.
- 설계 기준 제시
- 발주처 요구사항 표시
5. 상세설계
상세설계 단계에서는 기본설계 내용을 구체적으로 검토한다.
필기에서는 국내 EPC 업체들이 참여하며, 설계자의 의도를 정확하게 파악하여 실제 공사에 필요한 내용을 구체화하는 단계로 정리한다.
6. 이후 단계

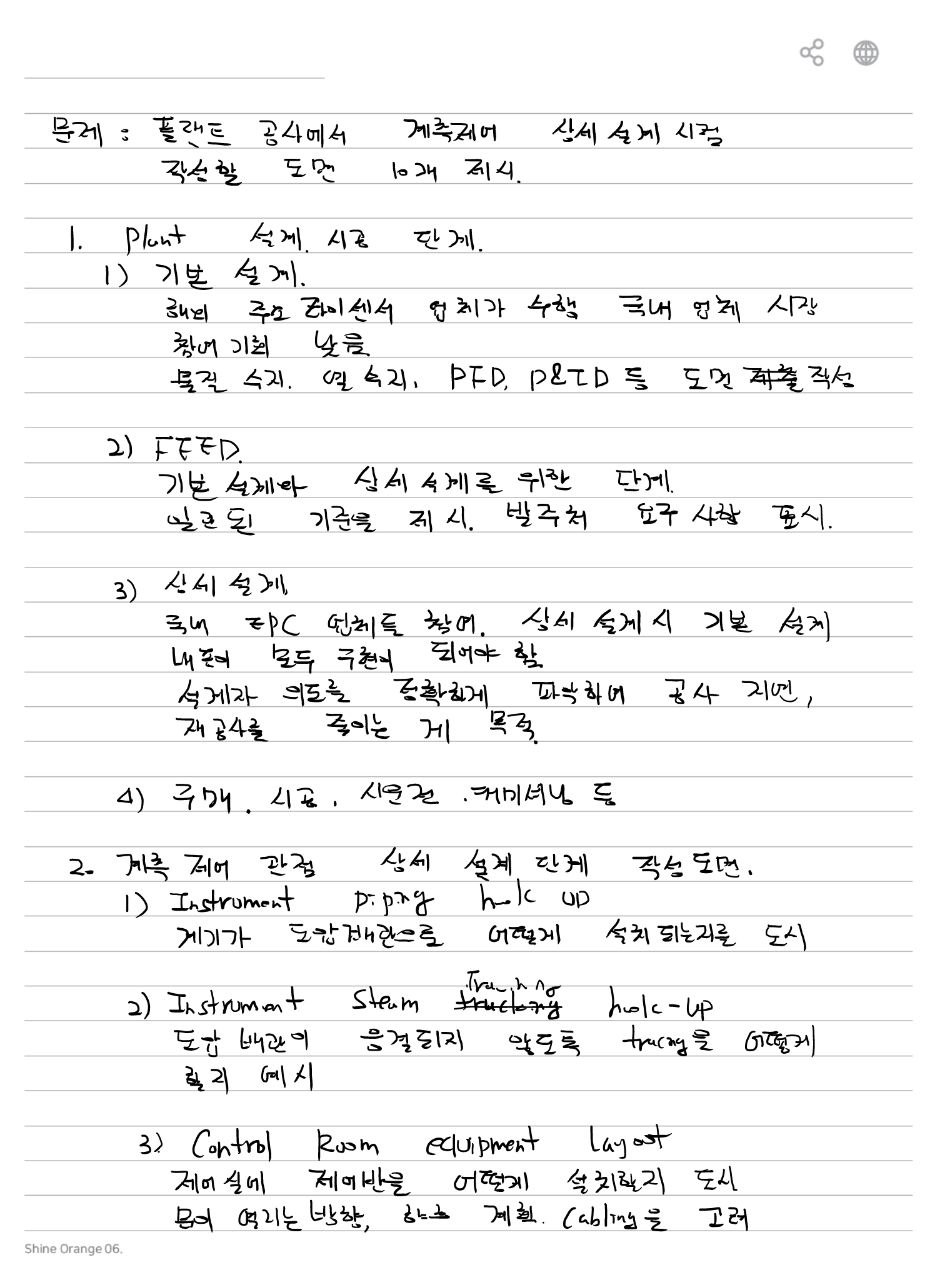

7. Instrument Piping Hook-Up
계기가 공정배관에 어떻게 설치되는지를 도시한다.
Process Pipe
=========================
│
│ Connection
▼
[ Root Valve ]
│
│ Impulse Line
▼
[ Instrument ]
8. Instrument Steam Tracing Hook-Up
도압배관 등이 응결되지 않도록 Steam Tracing을 어떻게 설치할지를 나타낸다.
Impulse Line
─────────────────────
Steam Tracing
~~~~~~~~~~~~~~~~~~~~~
보온 / 가열
9. Control Room Equipment Layout
제어실에 제어반을 어떻게 배치할지를 도시한다.
필기에서는 다음 사항을 함께 고려한다.
- 제어반 설치 위치
- 문의 열리는 방향
- 통로
- Cabling
┌──────────────── Control Room ────────────────┐
│ │
│ [Panel A] 통로 [Panel B] │
│ │
│ Door → ← Door │
│ │
└──────────────────────────────────────────────┘
10. Control Room Equipment Wiring Plan
제어반의 Cable을 어떻게 연결할지를 도시한다.
필기에서는 다음 사항을 표시한다.
- Cable 종류
- Cable 수량
- Cable 경로
[Panel A]
│
│ Cable
▼
───────────── Cable Route ─────────────
│
▼
[Panel B]

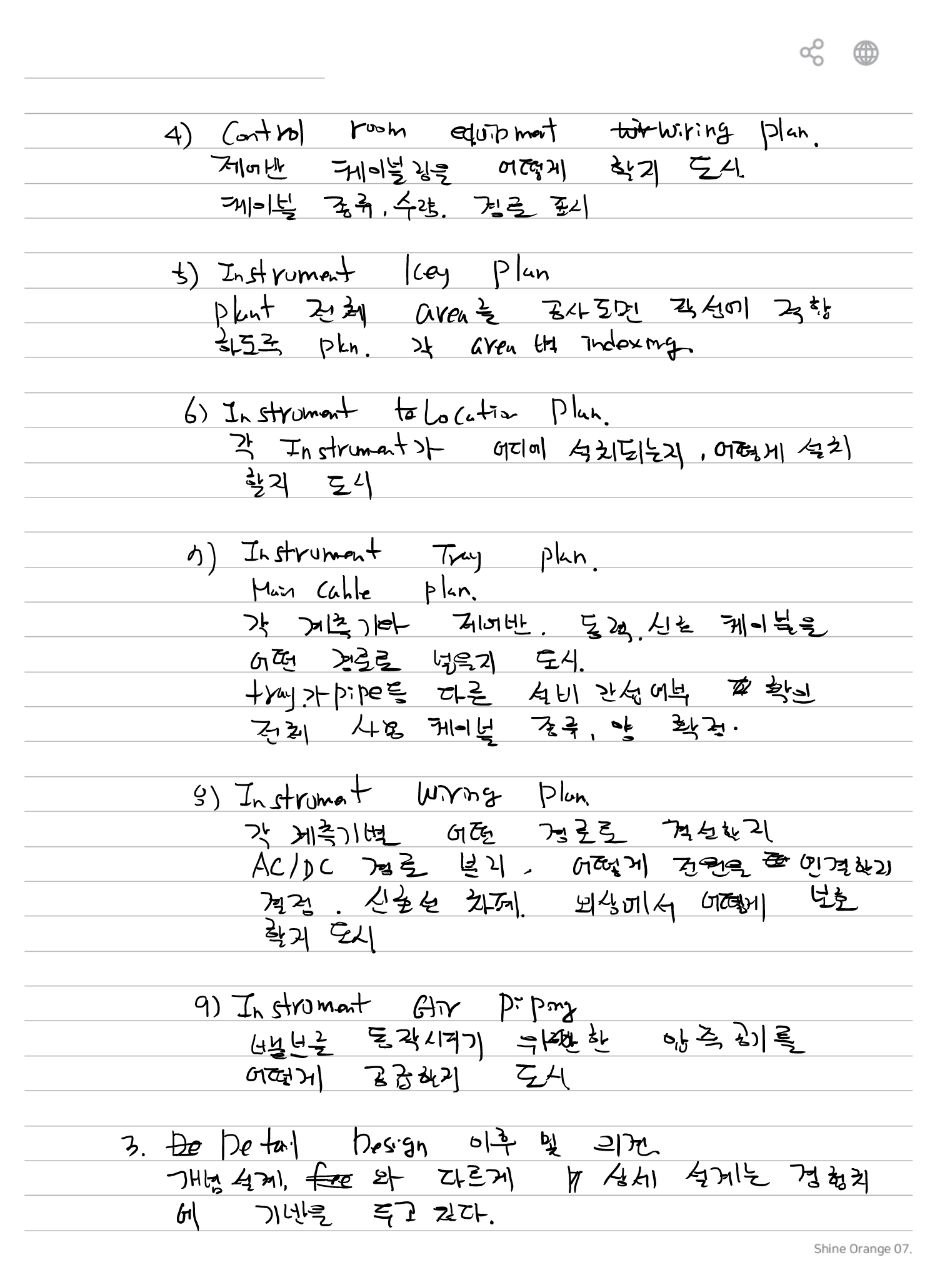

11. Instrument Key Plan
Plant 전체 Area를 공사도면 작성에 적합하도록 구분하여 나타낸다.
각 Area별 Indexing을 표시한다.
┌────────────── Plant ──────────────┐
│ │
│ AREA A AREA B │
│ │
│ AREA C AREA D │
│ │
└───────────────────────────────────┘
12. Instrument Location Plan
각 Instrument가 어디에 설치되는지를 나타낸다.
필기에서는 설치 위치뿐 아니라 설치방법도 확인할 수 있도록 도시한다고 기록한다.
┌──────────── Process Area ────────────┐
│ │
│ ● PT-101 │
│ ● TT-102 │
│ │
│ ● FT-103 │
│ │
└──────────────────────────────────────┘
13. Instrument Tray Plan / Main Cable Plan
각 계측기와 제어반 사이의 Signal Cable을 어떤 경로로 설치할지를 도시한다.
[Field Instrument]
│
│ Signal Cable
▼
┌─────────┐
│Cable Tray│
└────┬────┘
│
│ Main Cable Route
▼
[Control Room]
│
▼
[Panel]
필기에서는 Cable 종류와 수량, 설치 경로 및 다른 설비와의 간섭 여부 등을 확인하는 용도로 정리한다.
14. Instrument Wiring Plan
각 계측기의 결선을 어떤 경로로 구성할지를 나타낸다.
필기에서는 다음 사항을 확인한다.
- AC / DC Cable 분리
- 전원 연결방법
- 신호선 결선
- 현장과 제어반 사이의 연결
[Instrument]
│
│ Signal
▼
[JB]
│
│ Cable
▼
[Marshalling]
│
▼
[DCS / PLC]
15. Instrument Air Piping
밸브를 동작시키기 위한 Instrument Air를 어떻게 공급할지를 도시한다.
Instrument Air Header
│
│
┌────┴────┐
│ │
▼ ▼
[Filter] [Branch]
│
▼
[Regulator]
│
▼
[Control Valve]
