NeoStudio에서는 Eccentric Plug Control Valve를 편심 플러그 밸브로 기록한다.

Globe Valve, Butterfly Valve, Ball Valve의 장점을 갖는 방향으로 설명하며, Rotary Valve의 한 종류로 정리한다.

Plug의 중심이 Shaft 중심과 일치하지 않는 Offset 구조를 사용한다.

              Shaft Axis
                  │
                  │
                  ●
                   \
                    \
                     ●  Plug Center
                      \
                       \____ Plug


NeoStudio에서는 Offset에 의해 Plug가 열릴 때 Flow Path에서 벗어난다고 기록한다.

이를 Segmented Ball Valve와 유사한 특징으로 기록한다.

Offset 구조 때문에 밸브가 열리기 시작할 때 필요한 Breakout Torque가 작다고 기록한다.

따라서 Actuator에 필요한 힘을 줄일 수 있다는 방향으로 설명한다.

NeoStudio에서는 큰 힘을 지속적으로 가하지 않아도 Tight Shutoff를 달성할 수 있다고 기록한다.

Opening 동작 시 Plug가 Seat에서 빠르게 떨어지고, 닫힘 위치에서는 Seat와 Plug가 접촉하는 구조이다.

      Closed

          Plug
           ●
          /|
         / |
      [ Seat ]

          ↓ Opening

      Open

      [ Seat ]        ● Plug
                      ↑
                 Flow Path에서 이탈


Plug가 Opening 동작과 함께 Seat에서 떨어지므로 Seat와 Plug 사이의 지속적인 마찰을 줄이는 구조로 기록한다.

NeoStudio에서는 Eccentric Plug Valve가 Water Hammer 현상을 줄이는 방향으로 기록되어 있다.

필기에는 유체가 급격히 멈추거나 방향이 바뀔 때 순간적인 압력변화가 발생한다는 취지의 메모가 함께 있다.

NeoStudio에서는 Rangeability가 높은 특징을 기록한다.

Plug Design을 잘하면 Pressure Drop을 줄일 수 있다고 기록한다.

두 번째 NeoStudio 페이지에서는 Inherent Flow Characteristic을 Linear Characteristic으로 기록한다.

      Flow
       ↑
       │          /
       │        /
       │      /
       │    /
       │  /
       └────────────────→ Opening


필기에서는 각 밸브의 특성을 조합한 형태로 설명한다.

• Globe Valve의 제어 특성
• Butterfly Valve의 Rotary 구조
• Ball Valve와 유사한 Seat 구조

NeoStudio에는 Eccentric Plug의 동작각에 관해 다음 범위가 기록되어 있다.

이어서 0°~약 25° 사이에서 제어성과 Resolution이 좋다는 취지의 메모가 있다.

NeoStudio에서는 Fail Open일 때 Shaft가 Downstream에 있다고 기록한다.

Flow가 Plug를 Open 방향으로 작용한다고 적혀 있다.

Fail Closed일 때는 Shaft가 Upstream에 있다고 기록한다.

Flow가 Plug를 Close 방향으로 작용한다고 적혀 있다.

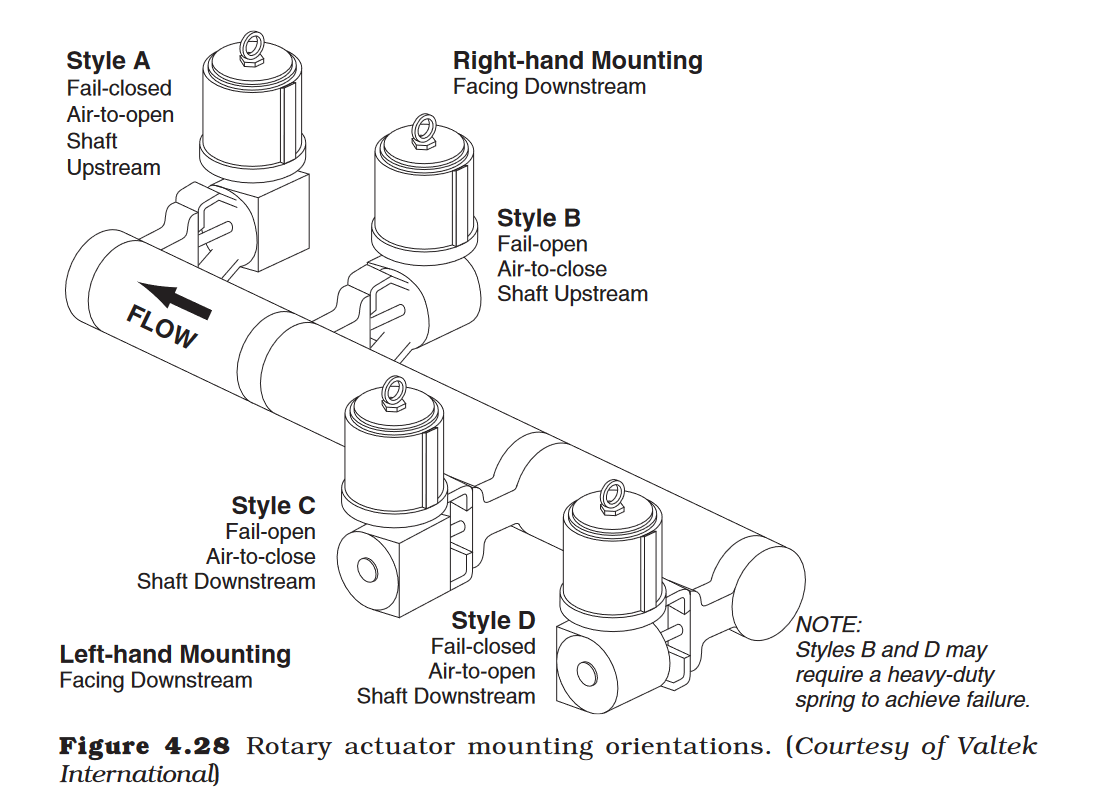

일반 참고 이미지에는 Rotary Actuator의 장착방향을 Style A~D로 나누어 표시한다.

일반 이미지에는 Downstream을 바라보는 기준으로 Right-hand Mounting과 Left-hand Mounting을 구분한다.

      Facing Downstream

      Right-hand Mounting
             │
          Style A/B

      Left-hand Mounting
             │
          Style C/D


              Eccentric Plug
                    │
                    ▼
               Offset 구조
                    │
          ┌─────────┼─────────┐
          │         │         │
          ▼         ▼         ▼
      Seat 분리   Torque ↓   Flow Path 이탈
          │         │         │
          ▼         ▼         ▼
      마찰 감소  Actuator ↓  압력손실 개선
          │
          ▼
      Closed 위치에서
       Seat와 밀착
          │
          ▼
      Tight Shutoff
          │
          ├── Rangeability ↑
          ├── Water Hammer ↓
          └── Linear Inherent
