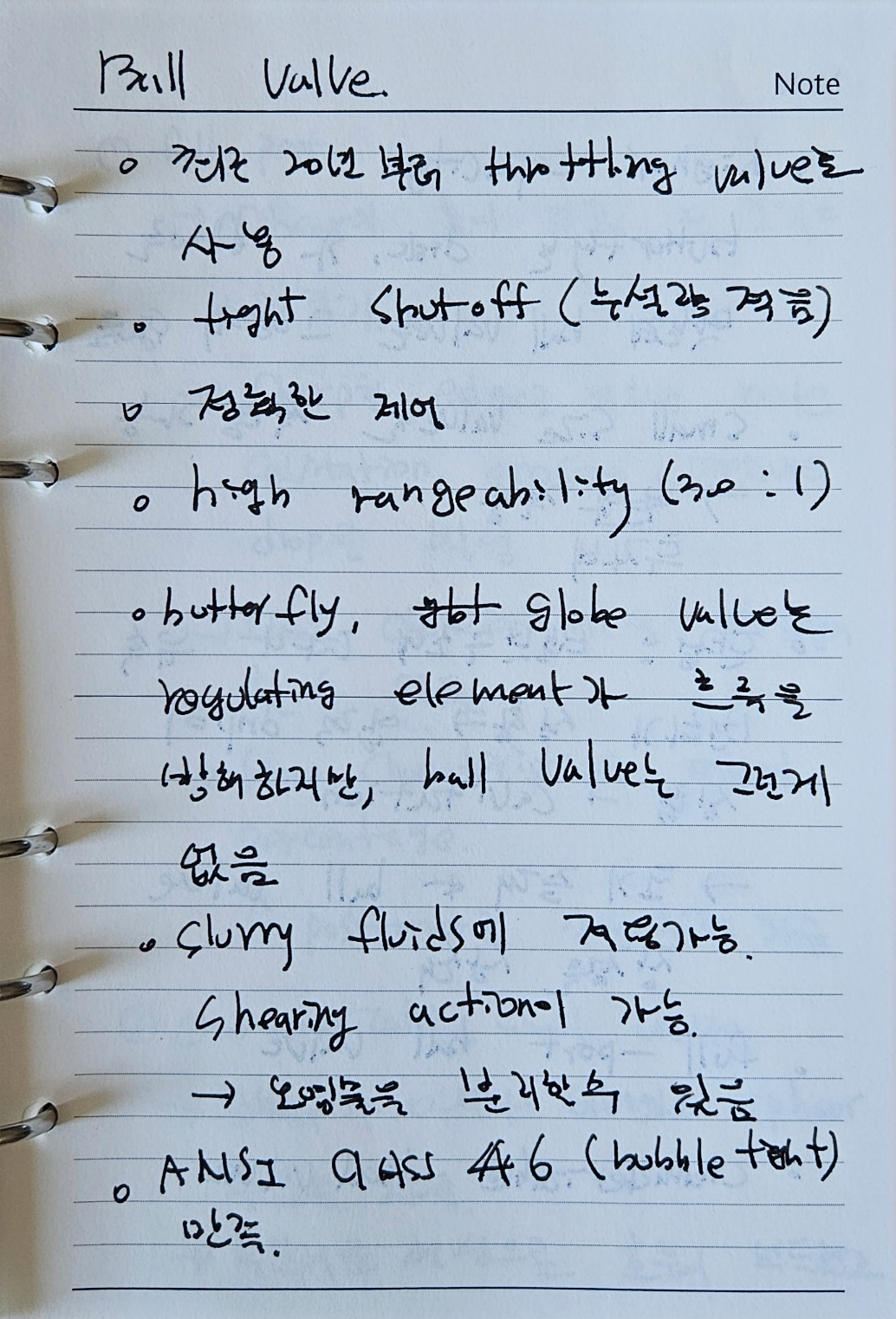

일반 필기에서는 Ball Valve의 주요 특징을 다음과 같이 정리한다.

• 작은 크기에 비해 높은 유량 Capacity
• Tight Shutoff
• 정확한 제어
• High Rangeability
• Slurry Fluid에 적용 가능

필기에는 Ball Valve의 장점으로 Tight Shutoff를 기록한다.

원본에는 Ball Valve의 Rangeability를 약 다음과 같이 기록한다.

Ball Valve는 Slurry Fluid에 적용 가능하다고 필기에 기록되어 있다.

Shearing Action을 이용할 수 있으며, 고형물이 포함된 유체를 절단하는 방향으로 설명한다.

일반 필기에는 ANSI Class 6와 함께 Bubble-Tight라는 표현이 기록되어 있다.

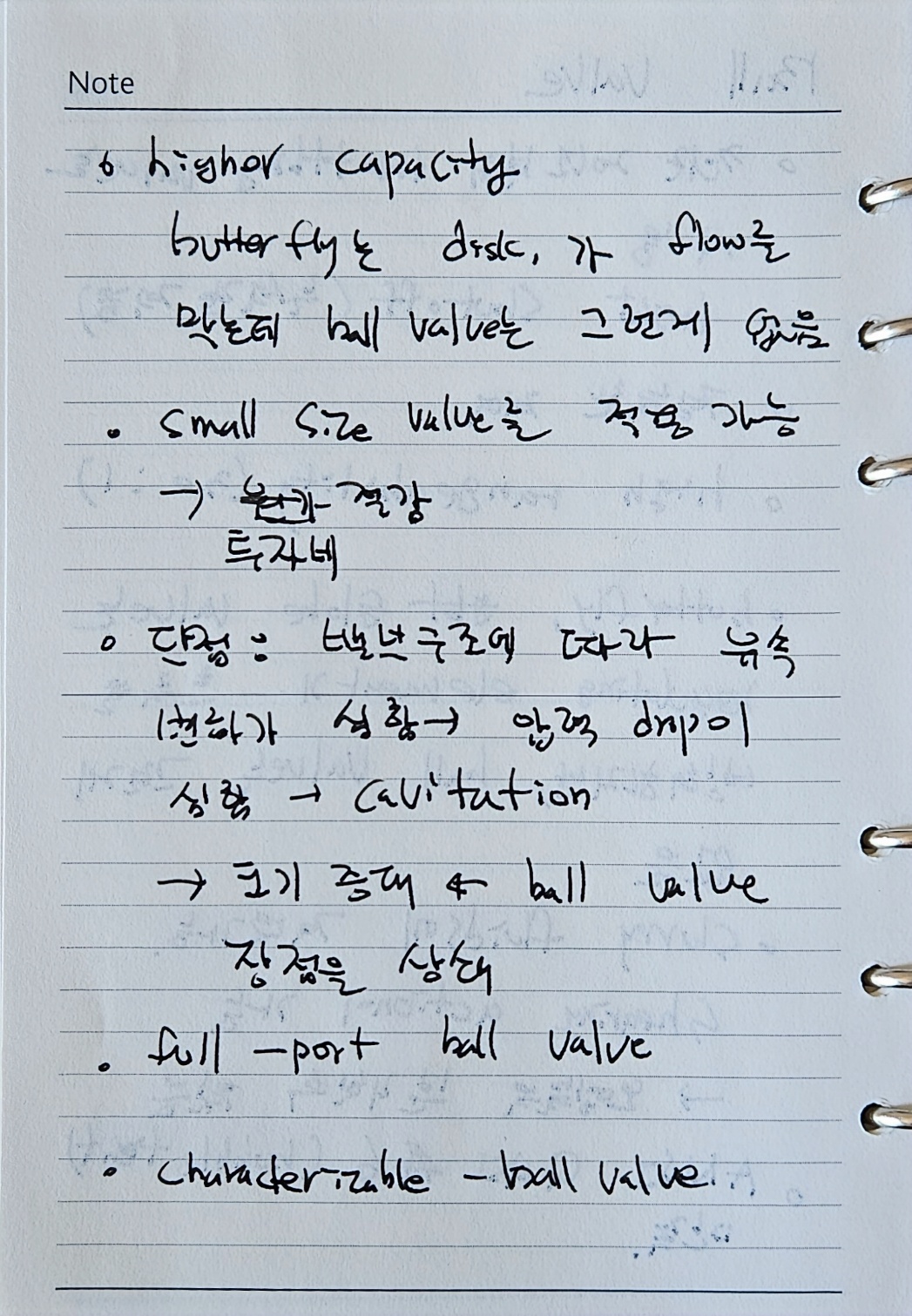

Butterfly Valve도 Disc가 Flow를 일부 방해하지만, Ball Valve는 구조상 Flow Path가 더 크게 확보될 수 있어 높은 Capacity를 갖는 방향으로 기록되어 있다.

일반 필기에는 Ball Valve가 작은 Size에도 적용 가능하다고 기록되어 있다.

Full-Port Ball Valve는 Ball 내부의 통로가 큰 구조로 기록되어 있다.

      Pipe ──────(  ○  )────── Pipe
                    ↑
                Large Bore


필기에서는 다음 특징을 기록한다.

• 높은 Flow Capacity
• Pressure Drop이 작음
• Butterfly Valve와 유사한 Rotary Motion

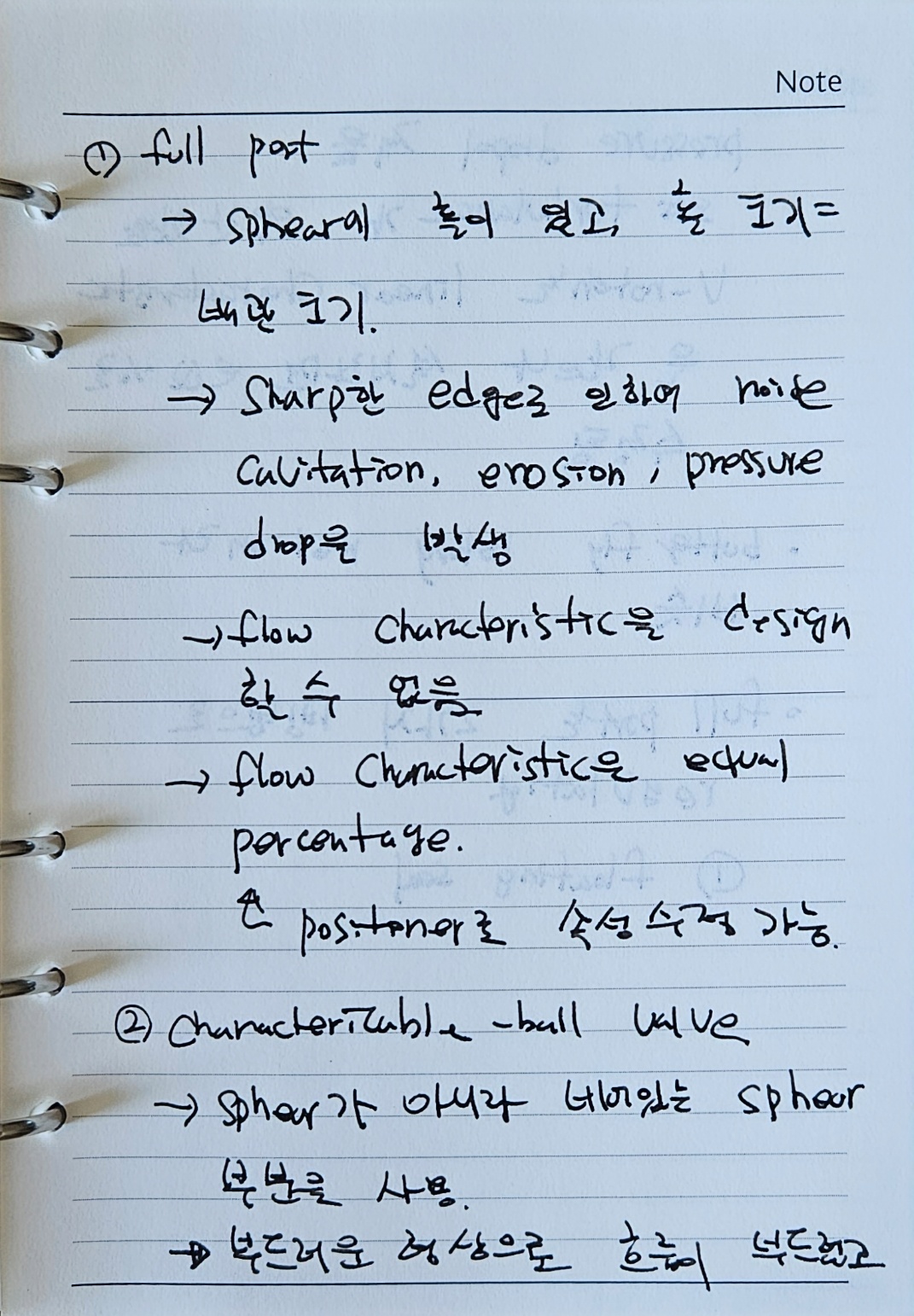

Full-Port 구조는 Sphere의 높이와 크기가 커지면서 Sharp Edge의 영향이 생길 수 있다고 기록한다.

필기에는 다음 문제가 함께 적혀 있다.

• Noise
• Cavitation
• Erosion
• Pressure Drop

일반 필기에는 Full-Port 구조는 원하는 Flow Characteristic을 자유롭게 설계하기 어렵다고 기록한다.

원본에는 기본 특성을 Equal Percentage와 연결하는 메모가 있다.

Characterizable-Port Ball Valve는 완전한 Sphere 형태가 아니라 일부를 절단하거나 변형한 구조를 사용하는 것으로 기록한다.

      Full Ball
        ○

        ↓ 일부 절단 / 형상 변경

      Characterizable Port
        ◔

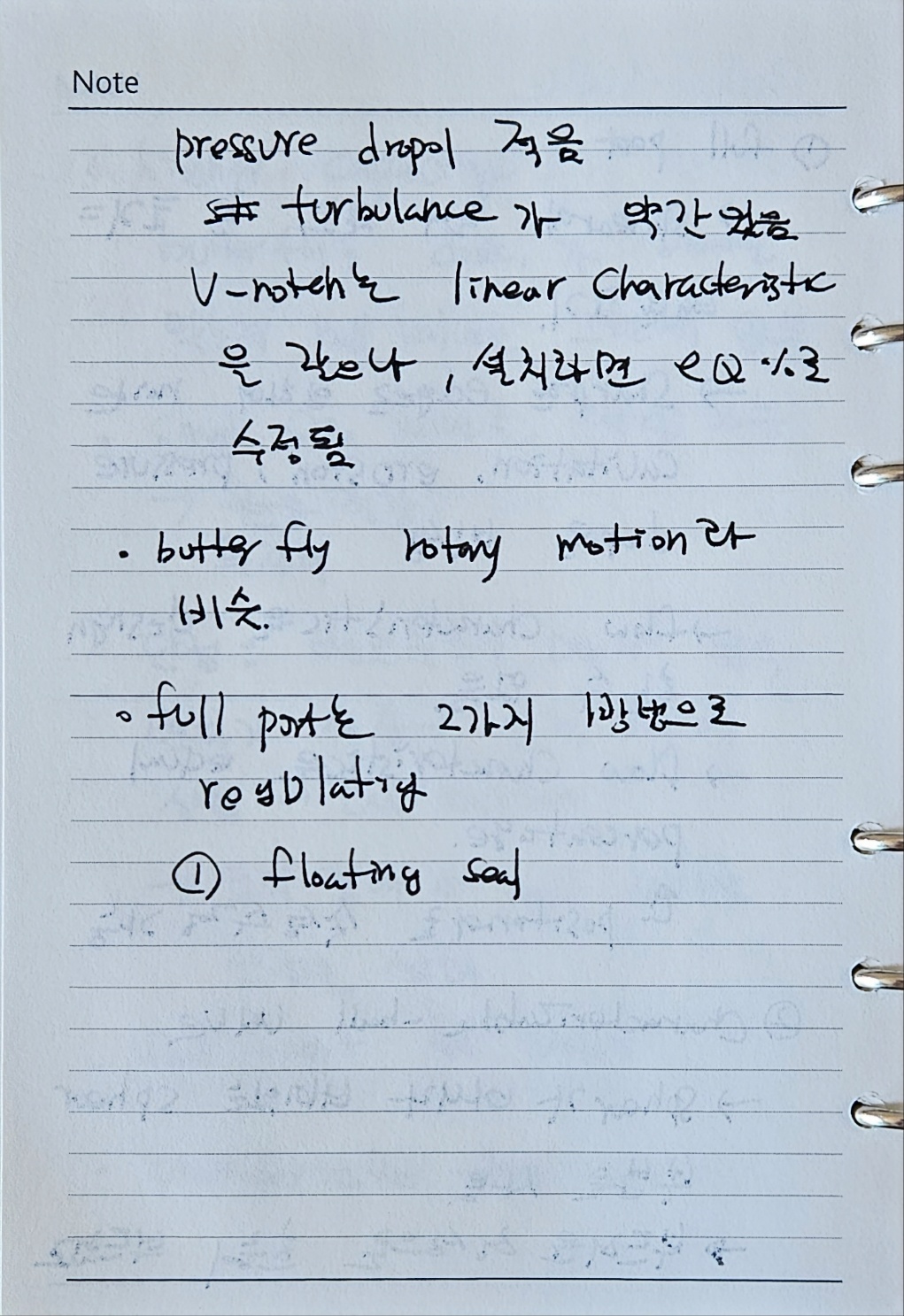

원본에는 V-Notch 형태를 이용하면 Linear Characteristic을 만들 수 있다고 기록한다.

설치 후에는 Equal Percentage와 같은 형태로 나타날 수 있다는 취지의 메모도 있다.

NeoStudio PDF는 Ball Valve의 동작 구조를 별도로 정리한다.

Full-Port Valve의 Ball은 일반적으로 두 가지 방법으로 지지할 수 있다고 기록한다.

1. Floating Ball
2. 2개의 지지부를 사용하는 구조

NeoStudio 그림에서는 Ball이 별도의 하부 고정축 없이 Seat 사이에서 움직일 수 있는 구조로 그려져 있다.

       Seat     Ball     Seat
        │        ○        │
        │                 │
        └──── Body ───────┘


NeoStudio에는 Ball을 두 지점에서 지지하는 형태도 그려져 있다.

             Shaft
               │
               ●
               │
              (○)
               │
               ●
               │
          Lower Support


원본 필기에는 위·아래에서 지지되는 Ball 구조로 표시한다.

NeoStudio에서는 Ball Valve가 Slurry Application에 적합하다고 기록한다.

Ball이 회전하면서 Seat 부근의 이물질을 절단하는 Shearing Action을 수행한다고 기록한다.

따라서 불순물을 제거하는 데 유리한 방향으로 필기되어 있다.

NeoStudio에서는 Globe Valve와 Butterfly Valve에는 이러한 Ball의 Shearing 구조가 없다는 취지로 기록한다.

NeoStudio 마지막 부분에서는 Characterizable-Port Valve가 Full-Port와 동일하게 Sliding을 이용하여 Separation할 수 있다고 기록한다.

                     Ball Valve
                         │
           ┌─────────────┴─────────────┐
           │                           │
           ▼                           ▼
       Full-Port               Characterizable-Port
           │                           │
      Large Bore                  Port 형상 변경
           │                           │
      Capacity ↑                 Flow Characteristic
      ΔP ↓                        설계 가능
           │                           │
           │                        V-Notch
           │
           └─────────────┬─────────────┘
                         ▼
                    Rotary Motion
                         │
             ┌───────────┴────────────┐
             ▼                        ▼
       Tight Shutoff             Shearing Action
             │                        │
       Rangeability ↑             Slurry 적용
