Maxwell 방정식 정리

Maxwell Equation · Electric Field · Magnetic Field · Electric Flux Density · Magnetic Flux Density · Continuity Equation · Displacement Current

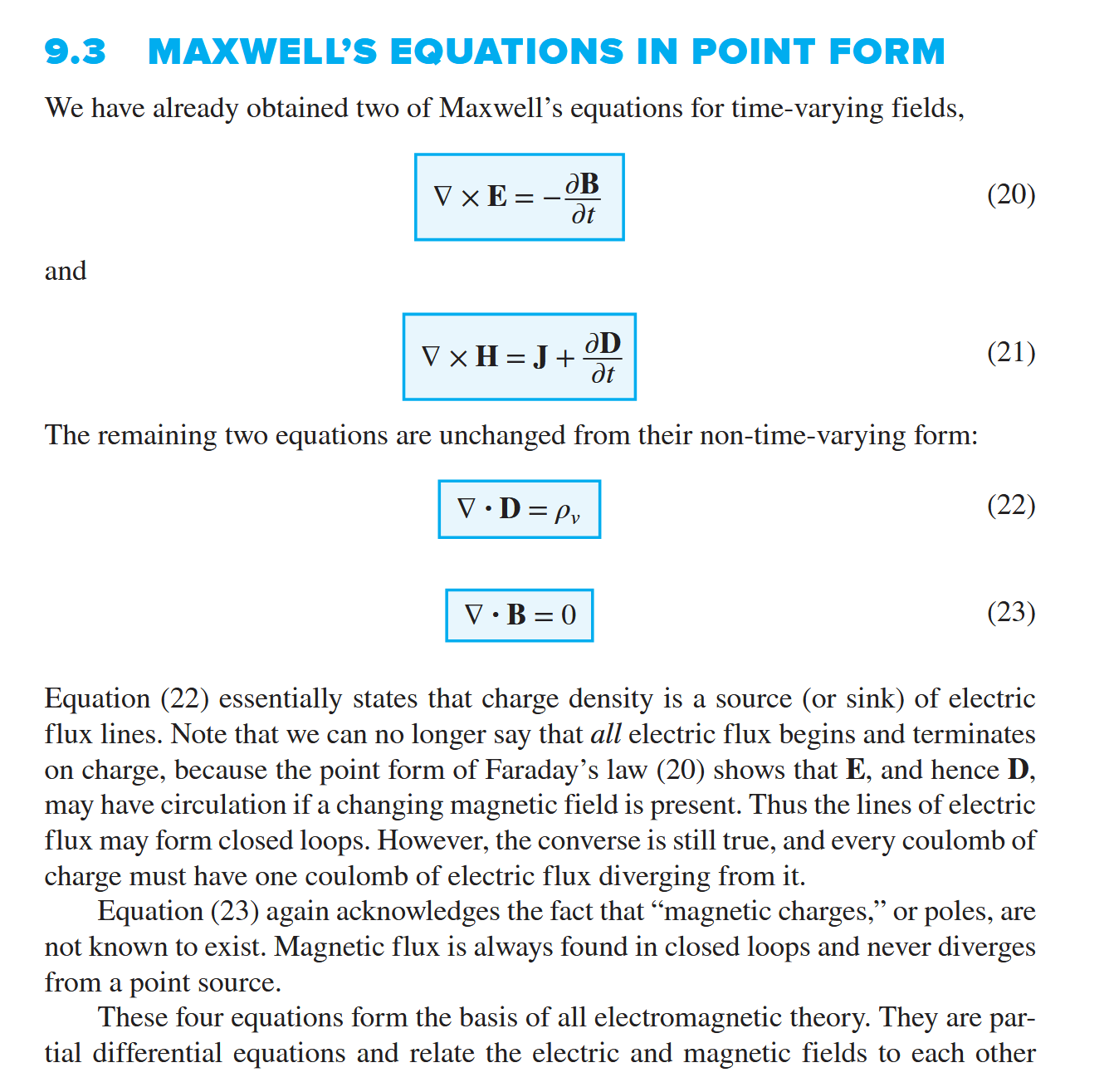

1. Maxwell 방정식의 4개 식

일반 이미지에서는 Maxwell 방정식을 Point Form으로 다음 네 식으로 정리한다.

∇ × E = – ∂B / ∂t

∇ × H = J + ∂D / ∂t

∇ · D = ρ_v

∇ · B = 0

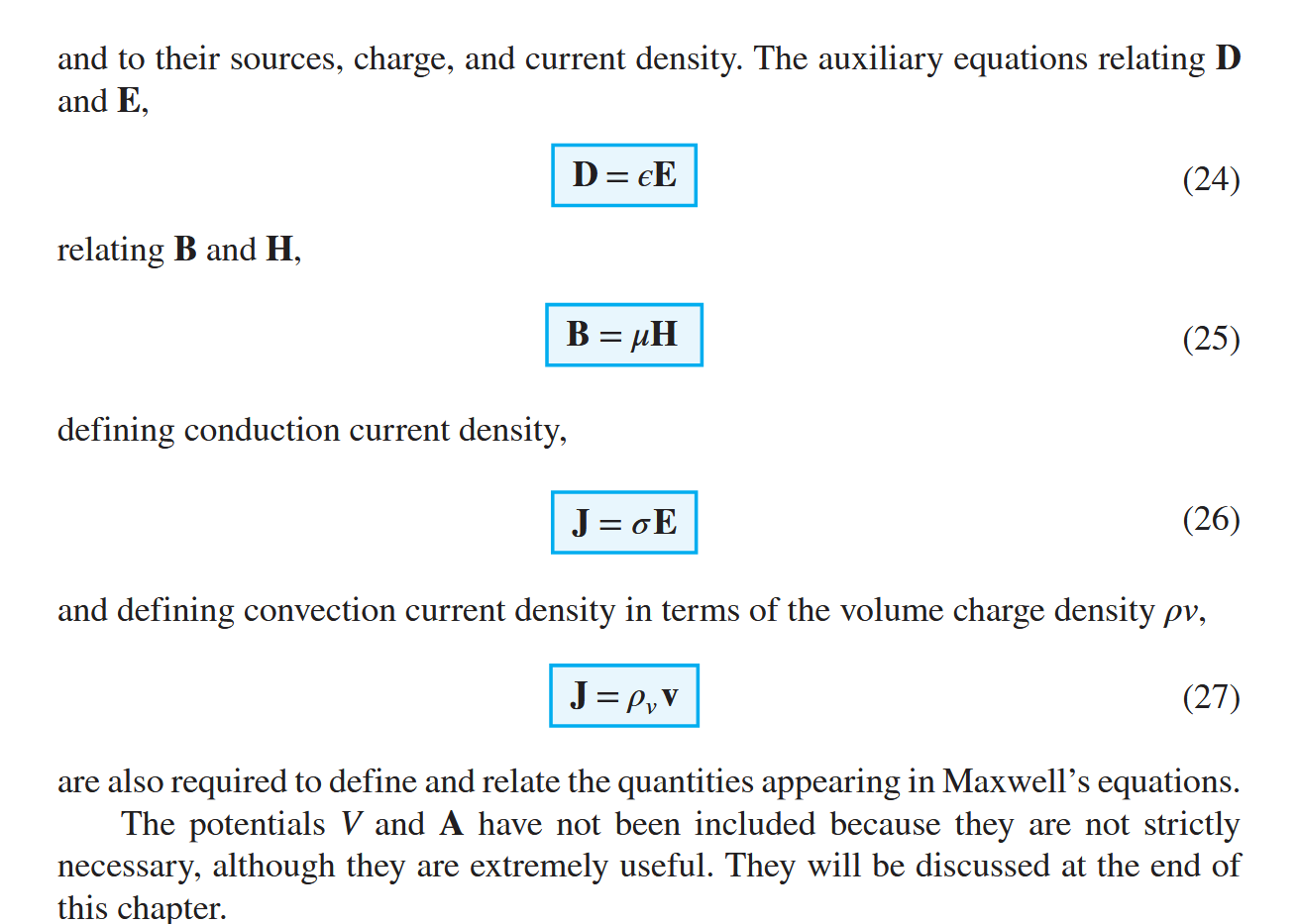

2. 전계와 자계 관련 물리량

일반 이미지에서는 Maxwell 방정식에 사용되는 전계와 자계의 관계를 다음 식으로 기록한다.

D = εE

B = μH

J = σE

J = ρ_vv

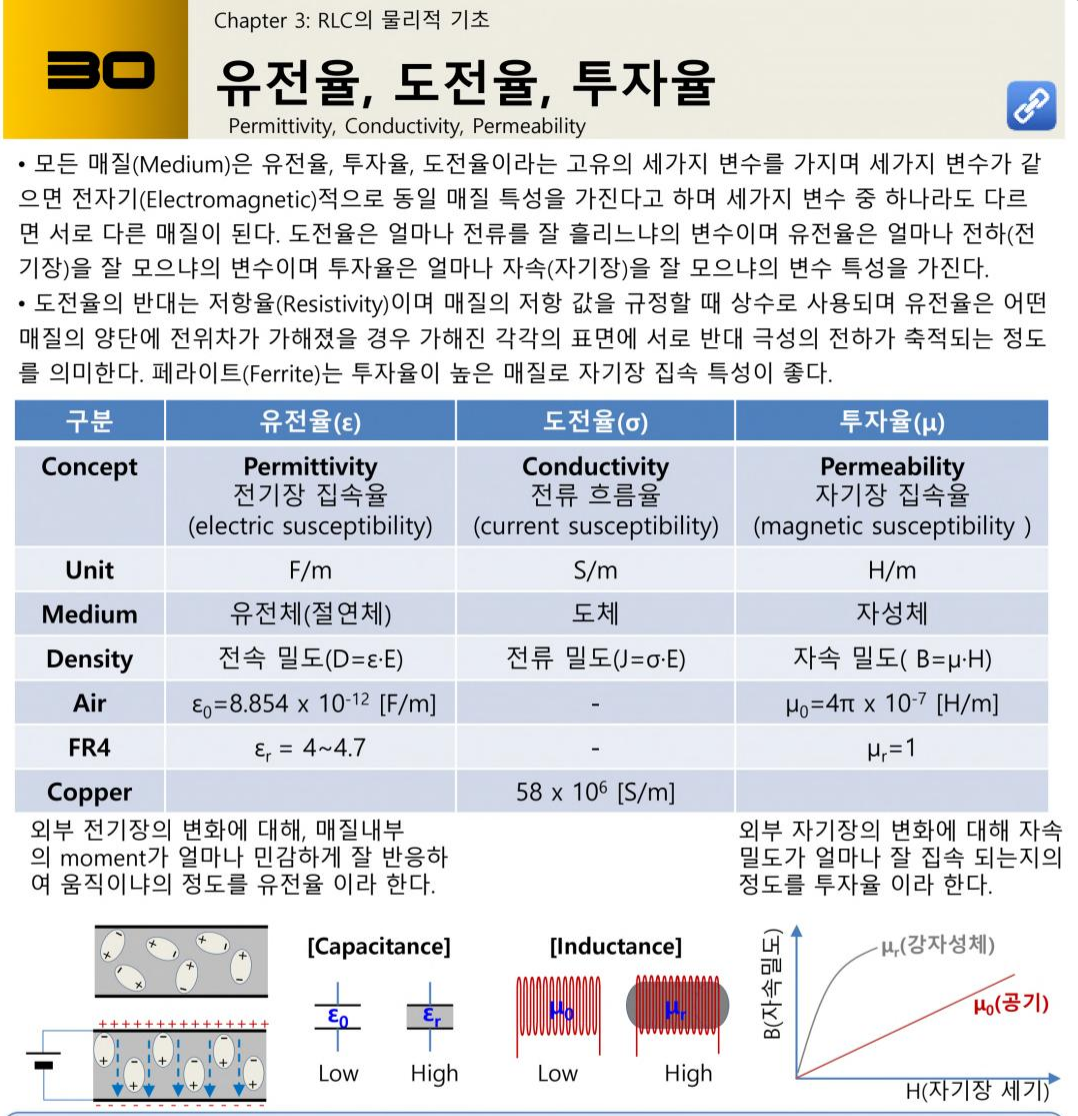

3. 유전율 · 도전율 · 투자율

일반 이미지에서는 물질의 전기적 특성을 유전율 ε, 도전율 σ, 투자율 μ로 구분한다.

구분	유전율 ε	도전율 σ	투자율 μ
개념	Permittivity	Conductivity	Permeability
물리적 의미	전기장 집속률	전류 흐름률	자기장 집속률
단위	F/m	S/m	H/m
관계식	D = εE	J = σE	B = μH

4. Free Space의 전기적 특성

일반 이미지에는 Free Space의 투자율과 유전율이 다음과 같이 정리되어 있다.

μ₀ = 4π × 10^-7 H/m

ε₀ = 8.854 × 10^-12 F/m

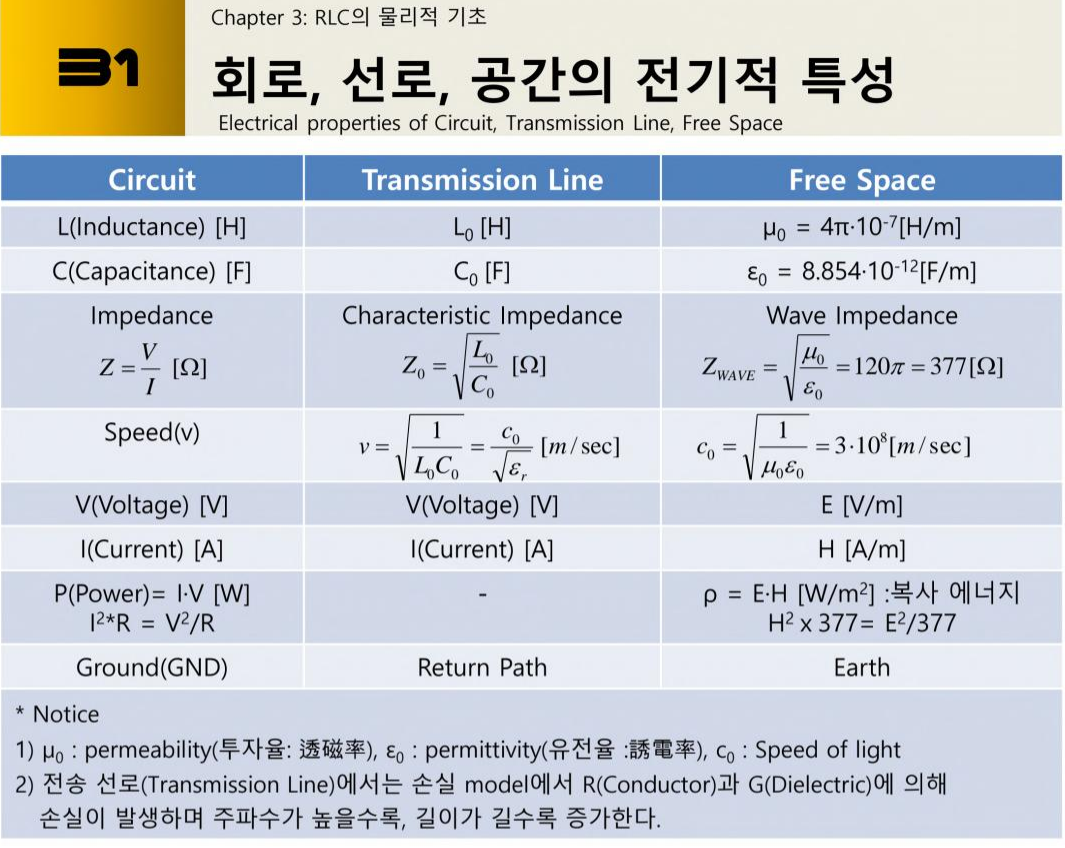

5. 회로 · 전송선로 · 자유공간 비교

일반 이미지에서는 회로, 전송선로, 자유공간의 전기적 특성을 서로 대응하여 정리한다.

항목	Circuit	Transmission Line	Free Space
Inductance	L [H]	L₀ [H]	μ₀
Capacitance	C [F]	C₀ [F]	ε₀
Impedance	Z = V/I	Z₀ = √(L₀/C₀)	Z_WAVE = √(μ₀/ε₀) = 377 Ω
Speed	–	v = 1/√(L₀C₀)	c₀ = 1/√(μ₀ε₀)
Voltage / Field	V	V	E [V/m]
Current / Field	I	I	H [A/m]

6. 자유공간의 파동 임피던스

Z_WAVE = √(μ₀/ε₀) = 120π ≈ 377 Ω

7. 자유공간의 전파속도

c₀ = 1 / √(μ₀ε₀)

c₀ = 3 × 10⁸ m/s

8. Free Space의 Power 관계

일반 이미지에서는 자유공간의 에너지를 E와 H의 곱으로 기록한다.

ρ = E · H

또한 Wave Impedance 377 Ω를 이용하여 다음 관계를 기록한다.

H² × 377 = E² / 377

9. NeoStudio의 Maxwell Equation 시작

NeoStudio에서는 Maxwell Equation의 필요성을 설명하면서 Continuity Equation과 벡터 연산을 함께 정리한다.

∇ · J = – ∂ρ_v / ∂t

이 식을 Continuity Equation으로 기록한다.

10. Divergence

NeoStudio에서는 Divergence를 벡터장의 발산을 나타내는 연산으로 정리한다.

∇ · P = ∂P_x/∂x + ∂P_y/∂y + ∂P_z/∂z

Rectangular 좌표계에서의 표현으로 기록되어 있다.

11. Curl

NeoStudio에서는 Curl도 벡터 미분 연산으로 함께 정리한다.

          | a_x    a_y    a_z |
      ∇×H=| ∂/∂x  ∂/∂y  ∂/∂z |
          | H_x    H_y    H_z |

12. Curl의 Divergence

NeoStudio에는 Curl에 Divergence를 적용하면 0이 된다는 관계를 기록한다.

∇ · (∇ × B) = 0

Curl의 Divergence는 항상 0이라는 관계를 Maxwell 방정식 전개에 사용한다.

13. 전하 밀도와 전속밀도

NeoStudio에서는 전속밀도 D의 Divergence와 체적 전하밀도 ρ_v를 연결한다.

∇ · D = ρ_v

전하밀도와 전기장에 관계된 식으로 메모되어 있다.

14. 자속밀도의 Divergence

자속밀도 B의 Divergence는 0으로 기록한다.

∇ · B = 0

NeoStudio에는 Magnetic Flux의 Divergence가 0이라는 메모가 있다.

15. Faraday’s Law

NeoStudio에서는 Faraday’s Law를 다음 형태로 기록한다.

∇ × E = – ∂B / ∂t

일반 이미지의 Maxwell 방정식과 동일한 형태이다.

16. Ampere’s Law

NeoStudio에는 기존 Ampere’s Law를 다음과 같이 기록한다.

∇ × H = J

이후 Continuity Equation과 연결하면서 이 식만으로는 문제가 있음을 확인하는 흐름으로 기록되어 있다.

17. Ampere’s Law에 Divergence 적용

NeoStudio에서는 양변에 Divergence를 적용한다.

∇ · (∇ × H) = 0

따라서 기존 Ampere’s Law만 사용하면

∇ · J = 0

가 되는 문제가 생기는 흐름으로 기록되어 있다.

18. Continuity Equation과의 관계

Continuity Equation은 전류밀도의 Divergence가 전하밀도의 시간 변화와 관련됨을 나타낸다.

∇ · J = – ∂ρ_v/∂t

따라서 시간에 따라 전하밀도가 변하는 경우 ∇·J는 항상 0이 아니다.

19. 변위전류 추가

NeoStudio 마지막 페이지에는 위 문제를 일치시키기 위해 ∂D/∂t 항을 추가한다고 기록한다.

∂D / ∂t → 추가

20. 수정된 Ampere’s Law

변위전류 항을 추가한 Maxwell 형태는 일반 이미지에서 다음과 같이 표시되어 있다.

∇ × H = J + ∂D / ∂t

NeoStudio에서는 Continuity Equation과 Ampere’s Law를 일치시키기 위해 ∂D/∂t를 추가하는 흐름으로 정리한다.

21. Maxwell 방정식 전체 관계

                    Maxwell Equation
                           │
        ┌──────────────────┼──────────────────┐
        │                  │                  │
        ▼                  ▼                  ▼

      Faraday           Ampere-Maxwell      Gauss
        │                  │                  │
        ▼                  ▼                  ▼

   ∇×E = -∂B/∂t     ∇×H = J + ∂D/∂t      ∇·D = ρ_v

                                               │
                                               ▼

                                           ∇·B = 0

22. 물질 관계식

          Electric Field
               E
               │
               ▼
             D = εE

          Magnetic Field
               H
               │
               ▼
             B = μH

          Electric Field
               E
               │
               ▼
             J = σE

23. 이미지 · NeoStudio 핵심 정리

항목	원본 내용
Faraday	∇×E = -∂B/∂t
Ampere-Maxwell	∇×H = J + ∂D/∂t
Gauss Electric	∇·D = ρ_v
Gauss Magnetic	∇·B = 0
Electric Flux Density	D = εE
Magnetic Flux Density	B = μH
Conduction Current Density	J = σE
Convection Current Density	J = ρ_vv
Continuity Equation	∇·J = -∂ρ_v/∂t
Divergence	∇·P = ∂P_x/∂x + ∂P_y/∂y + ∂P_z/∂z
Curl-Divergence	∇·(∇×B) = 0
Permittivity	ε, 전기장 집속률
Conductivity	σ, 전류 흐름률
Permeability	μ, 자기장 집속률
Wave Impedance	√(μ₀/ε₀) = 377 Ω
Speed of Light	1/√(μ₀ε₀) = 3×10⁸ m/s

이 HTML은 페이지 본문과 YouTube 자료를 사용하지 않고, 해당 페이지의 일반 이미지 4장과 NeoStudio PDF 1개(총 3페이지)만 직접 시각 판독하여 작성하였다. 일반 이미지 2장은 Maxwell 방정식의 Point Form과 D=εE, B=μH, J=σE, J=ρv v 관계를 보여준다. 나머지 일반 이미지 2장은 유전율·도전율·투자율과 회로·전송선로·자유공간의 임피던스·전파속도 관계를 정리한다. NeoStudio 첫 번째 페이지 상단에는 Maxwell 방정식과 무관한 인버터 회생모드 및 Dynamic Braking 메모가 함께 있으나, Maxwell 정리 부분과 분리하여 이번 HTML에는 포함하지 않았다. NeoStudio에서는 Continuity Equation, Divergence, Curl, Faraday’s Law, 기존 Ampere’s Law의 문제, 그리고 이를 보완하기 위해 ∂D/∂t 항을 추가하는 흐름을 기록하고 있다. 세 번째 NeoStudio 페이지에는 “항을 일치시키기 위해 ∂D/∂t를 추가”라는 짧은 메모만 존재한다. 원본 이미지와 NeoStudio에 없는 적분형 Maxwell 방정식, Poynting Vector, Wave Equation 등의 내용은 추가하지 않았다.
