NeoStudio에서는 주 유압기기 외에 시스템을 보조하는 장치로 다음 항목을 정리한다.

• Oil Reservoir
• Accumulator
• Pressure Booster / Intensifier
• Seal
• Heat Exchanger
• Filter / Strainer

Oil Reservoir는 유압유를 저장하는 Tank이다.

원본에는 다음 역할이 기록되어 있다.

• 유압유 저장
• 유체의 온도를 낮추는 역할
• 오염물질·이물질 침전

Accumulator는 유체의 압력에너지를 저장하는 장치로 기록한다.

원본에서는 다음 세 가지 형식을 기록한다.

• Weight Loaded
• Spring Loaded
• Gas Charged

Gas Charged Accumulator는 가스와 유압유를 분리하는 구조로 사용된다.

원본에 기록된 분리 방식은 다음과 같다.

• Piston Type
• Diaphragm Type
• Bladder Type

NeoStudio와 일반 이미지에서는 Accumulator의 기능을 다음과 같이 정리한다.

• 보조 동력원
• 누설 보충
• 비상 동력원
• 유압맥동 흡수

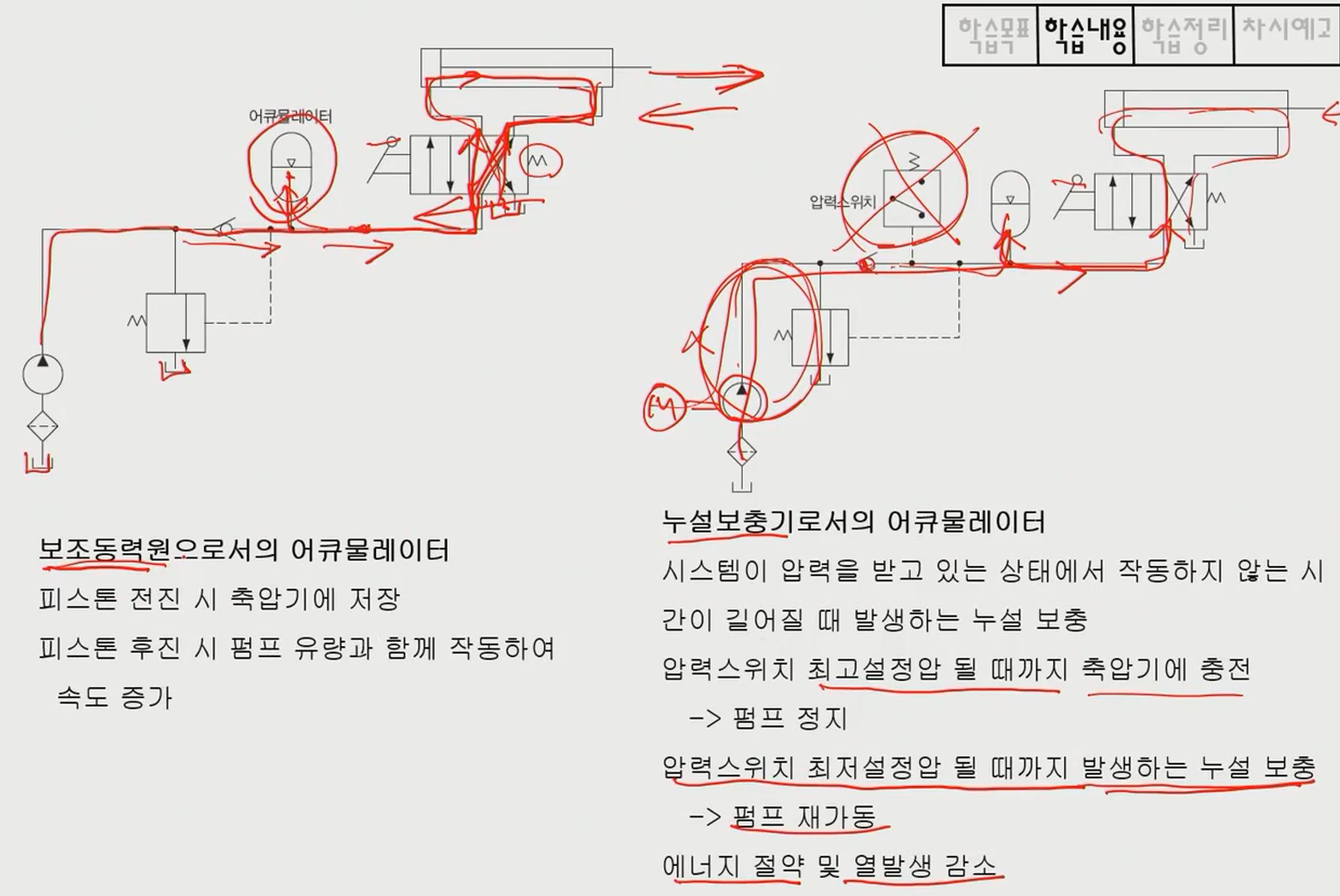

일반 이미지에서는 피스톤이 전진할 때 Accumulator에 유압유를 저장하고, 후진할 때 Pump 유량과 함께 유압유를 공급하여 속도를 높이는 회로가 그려져 있다.

      Pump
       │
       ├───────────────┐
       │               │
       ▼               ▼
    Cylinder        Accumulator
       │               │
       └──────┬────────┘
              ▼
         필요 시 함께 공급
              │
              ▼
          Cylinder 속도 ↑


시스템이 압력을 유지한 채 오랜 시간 정지해 있으면 누설이 발생할 수 있다.

일반 이미지에서는 Accumulator가 그 누설량을 보충하도록 구성한다.

압력스위치가 최저 설정압에 도달하면 Pump를 다시 기동하고, 최고 설정압까지 충전하면 Pump를 정지시키는 흐름이다.

원본에서는 이를 통해 에너지 절감과 열 발생 감소가 가능하다고 기록한다.

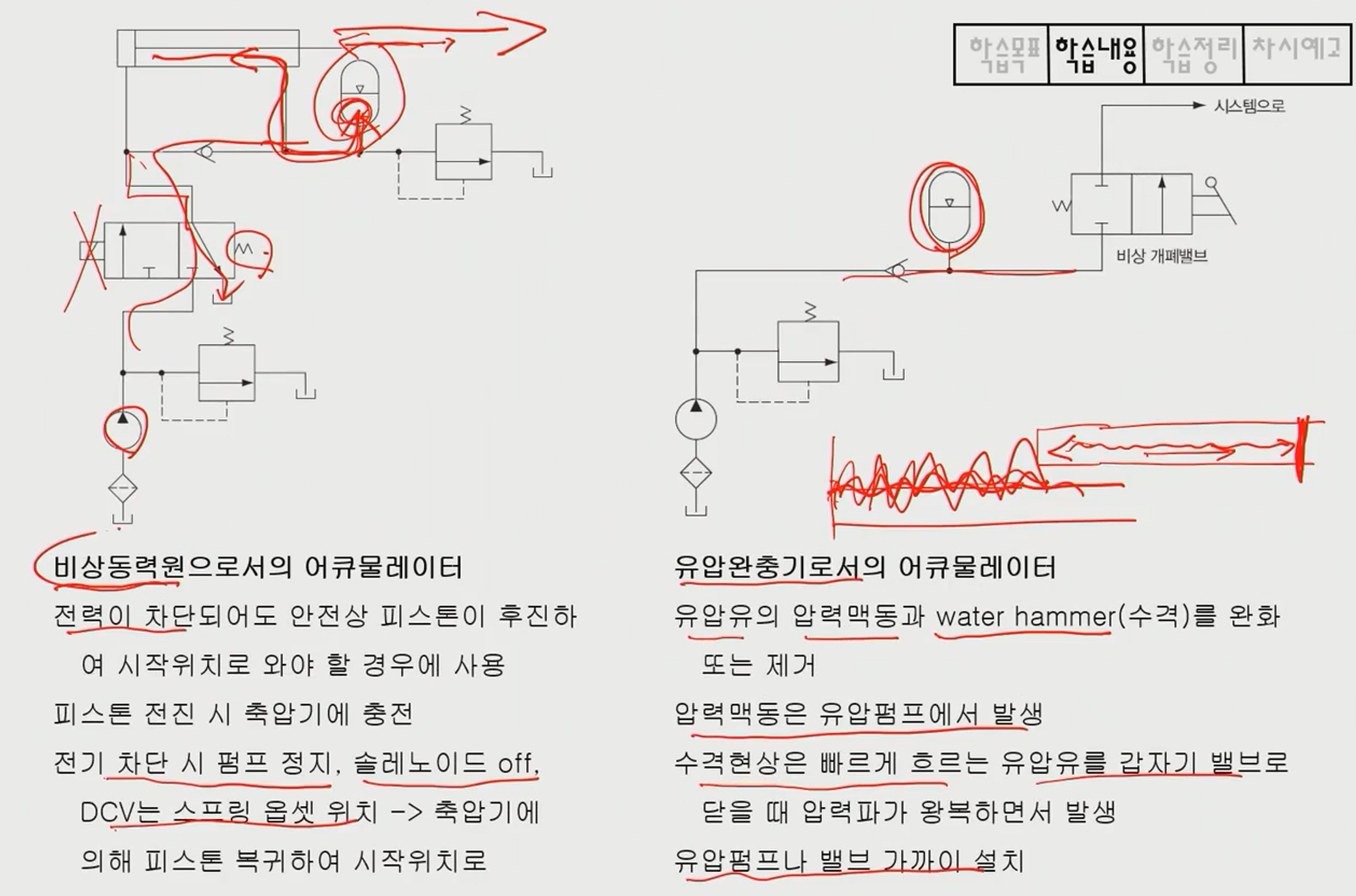

전력이 차단되어도 Piston을 안전한 시작 위치로 복귀시켜야 하는 경우에 Accumulator를 사용할 수 있다고 기록한다.

      Power Failure
          │
          ▼
      Pump Stop
          │
          ▼
      Accumulator 방출
          │
          ▼
      Cylinder 복귀
          │
          ▼
      Safe Position


Accumulator는 Pump에서 발생하는 Pressure Pulsation과 Water Hammer를 완화하는 용도로도 사용한다.

일반 이미지에는 Pump나 Valve 가까이에 설치하는 형태가 표시되어 있다.

NeoStudio에서는 Pressure Booster 또는 Intensifier를 낮은 압력을 높은 압력으로 증압하는 장치로 기록한다.

간헐적으로 높은 압력이 필요한 경우에 사용하는 취지의 메모가 있다.

Seal의 목적은 내부누설과 외부누설을 막는 것이다.

원본에서는 Seal을 다음과 같이 구분한다.

NeoStudio에서는 다음 Seal 관련 부품을 기록한다.

• O-Ring
• Compression Packing
• Piston Ring
• Oil / Wiper Ring
• Piston Cup Packing

보조 유압장치 항목에는 Heat Exchanger도 포함되어 있다.

원본에서는 공랭식과 수냉식을 기록한다.

• 공랭식
• 수냉식

NeoStudio에서는 유압시스템 유지관리에서 예방정비가 중요하다고 기록한다.

• 계획적인 유지관리
• 유압유 오염 방지
• 유압유의 주기적 점검

원본에서는 시간이 지나면서 유압유가 산화되고 부식성 물질이 생길 수 있다고 기록한다.

온도가 상승하면 산화가 증가하는 방향으로 적혀 있다.

유압유의 온도 특성으로 다음 세 항목을 기록한다.

NeoStudio에서는 유체 오염을 시스템 손상의 주요 원인으로 기록한다.

오염입자는 마찰과 마모를 일으키고, Valve나 다른 유압기기의 고장을 유발할 수 있다.

원본에는 유체의 입자수를 이용해 청정도를 구분하는 내용이 기록되어 있다.

입자의 크기와 개수를 확인하여 유압유의 오염정도를 판단하는 방식이다.

NeoStudio에서는 고체 이물질이 유압시스템을 파손할 수 있으므로 Filter와 Strainer를 사용한다고 기록한다.

Strainer는 일반적으로 Pump Tank 쪽에 설치하는 것으로 기록한다.

Filter보다 큰 입자를 제거하는 방향으로 정리되어 있다.

NeoStudio에서는 Filter를 Pump와 System 사이에 설치하는 방향으로 기록한다.

특히 Pump 바로 앞에 지나치게 미세한 Filter를 설치하면 흡입저항이 증가할 수 있다는 취지의 메모가 있다.

원본에는 Filter의 여과재로 다음 재료가 기록되어 있다.

• Wire Mesh
• Metal Screen
• 큰 입자 제거용 Media
• Paper
• Cloth
• Pulp

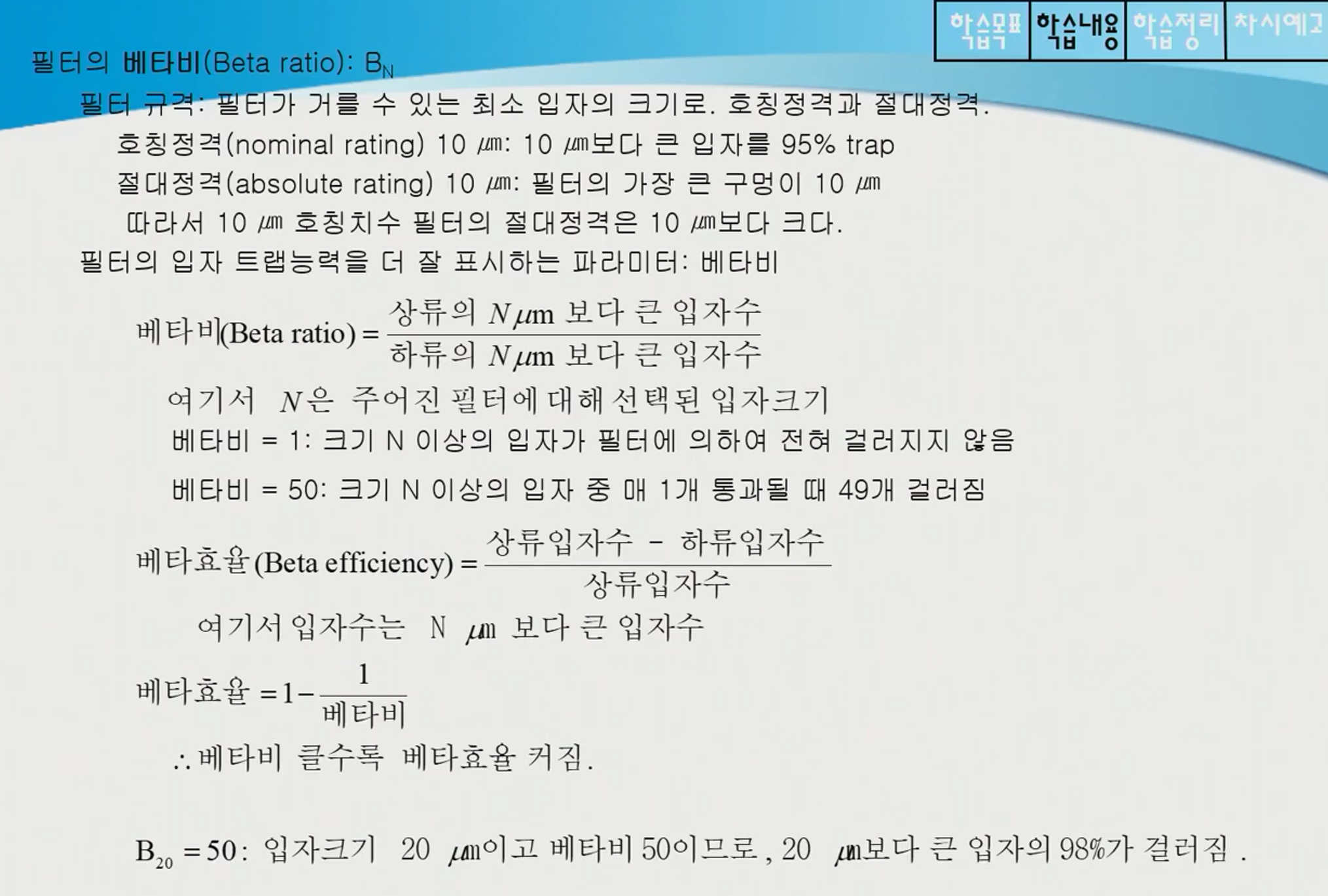

일반 이미지에서는 Filter의 입자 포집능력을 Beta Ratio로 나타낸다.

여기서 N은 선택한 입자 크기이다.

일반 이미지에는 Beta Efficiency를 다음과 같이 기록한다.

일반 이미지에는 다음 예가 있다.

20 μm보다 큰 입자에 대해 Beta Ratio가 50이라는 의미이다.

일반 이미지에서는 Filter Rating을 두 가지로 구분한다.

                     Hydraulic System
                           │
             ┌─────────────┼─────────────┐
             │             │             │
             ▼             ▼             ▼
         Reservoir     Accumulator     Filter
             │             │             │
      저장 / 냉각      에너지 저장      오염 제거
      침전 기능          │             │
                         ├── 보조동력    ├── Strainer
                         ├── 누설보충    └── Beta Ratio
                         ├── 비상동력
                         └── 맥동흡수

                           │
                           ▼
                    Pressure Booster
                           │
                           ▼
                        증압

                           │
                           ▼
                         Seal
                           │
                  누설 방지 / 밀봉

                           │
                           ▼
                    Maintenance
                           │
             산화 · 오염 · 청정도 관리
