리얼타임 산업용 이더넷을 성능에 따라 분류하고 설명하시오.

https://www.ethernet-powerlink.org/fileadmin/user_upload/Dokumente/Downloads/Industrial_Ethernet_Facts/Industrial_Ethernet_Facts-2nd__KR___low.pdf

real-time-system 다운로드

리얼타임 산업용 이더넷은 특히 고성능을 요구하는 응용 분야에서 필수적이며, 성능에 따라 다음과 같이 분류할 수 있습니다:

1. 비동기식 리얼타임 산업용 이더넷

2. 소프트 리얼타임 산업용 이더넷

3. 하드 리얼타임 산업용 이더넷

각 산업용 이더넷 기술은 특정한 성능 요구 사항과 응용 분야에 최적화되어 있으며, 제조사와 모델명은 시간이 지남에 따라 변화할 수 있습니다¹. 따라서 최신 정보와 세부 사항은 각 제조사의 공식 웹사이트나 기술 문서를 참조하는 것이 좋습니다¹.

TSN(Time-Sensitive Networking)을 포함한 EtherCAT, PROFINET, Ethernet/IP, SERCOS III 등 리얼타임 산업용 이더넷 프로토콜들은 각각 고유의 성능 특성을 가지고 있습니다. 이들을 성능, 특히 실시간 통신 성능(지연 시간, 데이터 처리량, 정확도 등)에 초점을 맞춰 분류하기는 다소 복잡합니다. 이는 각 프로토콜이 설계된 목적, 적용 분야, 그리고 구현 방식에 따라 다양한 성능 지표를 갖기 때문입니다. 그럼에도 불구하고, 대략적인 성능적 측면에서의 분류를 시도해 보겠습니다.

TSN (Time-Sensitive Networking)

성능 특성: TSN은 IEEE 표준 기반의 네트워킹 기술로, 정확한 시간 동기화와 트래픽 스케줄링을 통해 높은 수준의 실시간성과 신뢰성을 제공합니다. 네트워크 전반의 지연 시간을 최소화하고, 데이터의 정시성을 보장합니다.

EtherCAT (Ethernet for Control Automation Technology)

성능 특성: EtherCAT은 매우 낮은 지연 시간과 높은 데이터 처리량을 자랑합니다. ‘온더플라이 처리’ 방식을 통해 데이터 패킷이 각 노드를 거치며 처리되므로, 매우 빠른 사이클 타임을 달성할 수 있습니다.

PROFINET

성능 특성: PROFINET은 실시간(Real-Time, RT)과 등시성(Isochronous Real-Time, IRT) 통신을 지원하여, 높은 실시간성을 요구하는 응용 분야에 적합합니다. IRT 모드는 특히 동기화가 중요한 응용 프로그램에서 뛰어난 성능을 제공합니다.

Ethernet/IP (Industrial Protocol)

성능 특성: Ethernet/IP는 TCP/IP 및 UDP/IP를 기반으로 하며, 실시간 통신을 위한 CIPsync를 제공합니다. 일반적인 제어 응용 프로그램에 적합한 중간 수준의 실시간 성능을 보유하고 있습니다.

SERCOS III (Serial Real-time Communication System)

성능 특성: SERCOS III는 높은 동기화 성능과 낮은 지연 시간을 특징으로 합니다. 고속 모션 컨트롤과 같은 응용 분야에서 매우 정확한 시간 동기화가 요구될 때 탁월한 성능을 발휘합니다.

성능에 따른 분류 시도

초고속 통신 및 낮은 지연 시간: EtherCAT
고도의 시간 동기화 및 정시성: TSN, SERCOS III
유연성 및 실시간성: PROFINET (IRT 모드), Ethernet/IP

상기 분류는 매우 일반적인 가이드라인에 불과하며, 실제 적용 시에는 각 프로토콜의 구체적인 기술 사양, 네트워크 설계, 시스템 요구 사항 등을 면밀히 고려해야 합니다. TSN 같은 경우는 다른 프로토콜들과 달리 기본적인 이더넷 인프라

위에 구축되는 표준 기반 기술로서, 기존 네트워크와의 호환성 및 미래 지향적인 확장성 측면에서 큰 이점을 제공합니다.

리얼타임 시스템은 시스템의 응답 시간이 예측 가능하고, 특정 시간 제약 조건을 충족하는 것이 중요한 시스템입니다. 리얼타임 시스템은 크게 비동기식 리얼타임, 소프트 리얼타임, 하드 리얼타임으로 분류될 수 있습니다. 이 분류들은 산업용 이더넷과 관련하여 각각의 특성에 따라 적용될 수 있으며, 특정 시간 요구 사항을 충족시키는 데 중점을 둡니다.

비동기식 리얼타임

설명: 비동기식 리얼타임 시스템에서는 시스템의 작업이 특정한 시간 제약 조건에 따라 엄격하게 실행되는 것이 아니라, 이벤트나 조건에 의해 비동기적으로 트리거됩니다. 이는 작업의 실행 순서가 동적으로 결정되며, 우선순위에 따라 변할 수 있음을 의미합니다.
산업용 이더넷 적용: 비동기식 리얼타임 시스템은 일반적으로 네트워크 통신에서 데이터 전송이 엄격한 시간 제약 없이 발생할 때 사용됩니다. 예를 들어, 데이터 모니터링이나 일반 제어 작업에서 볼 수 있습니다. 특정 산업용 이더넷 프로토콜이 명시적으로 “비동기식 리얼타임”을 지원한다고 표현하지는 않지만, 실시간 요구 사항이 덜 엄격한 응용 프로그램에서 사용됩니다.

소프트 리얼타임

설명: 소프트 리얼타임 시스템에서는 시간 제약을 충족하는 것이 중요하지만, 모든 시간 제약을 완벽하게 충족하지 못하더라도 시스템이 계속해서 기능할 수 있습니다. 즉, 시간 제약을 놓치는 것이 시스템의 성능에 영향을 미치지만, 치명적이지는 않습니다.
산업용 이더넷 적용: 많은 산업용 이더넷 프로토콜이 소프트 리얼타임 요구 사항을 충족시킬 수 있습니다. 예를 들어, PROFINET의 RT(Real-Time) 모드는 소프트 리얼타임 응용 프로그램에 적합합니다.

하드 리얼타임

설명: 하드 리얼타임 시스템에서는 모든 시간 제약이 반드시 충족되어야 합니다. 시간 제약을 놓치면 시스템의 실패로 이어질 수 있으며, 이는 종종 안전이나 중요한 작업에서 요구됩니다.
산업용 이더넷 적용: EtherCAT이나 PROFINET의 IRT(Isochronous Real-Time) 모드와 같은 일부 산업용 이더넷 프로토콜은 하드 리얼타임 요구 사항을 충족시키기 위해 설계되었습니다. 이러한 프로토콜은 엄격한 시간 동기화와 낮은 지연 시간을 제공하여, 고도의 실시간 성능을 보장합니다.

이러한 분류는 산업용 이더넷의 다양한 응용 분야와 특정 프로토콜이 제공할 수 있는 성능 수준을 이해하는 데 도움이 됩니다. 각 시스템의 시간 제약 조건과 요구 사항에 따라 적절한 리얼타임 카테고리 및 산업용 이더넷 솔루션이 선택되어야 합니다.

SERCOS III (Serial Real-time Communication System)는 하드 리얼타임 요구 사항을 충족시키기 위해 설계된 산업용 이더넷 프로토콜입니다. 이 프로토콜은 특히 고속 모션 컨트롤 및 기계 자동화 분야에서 정밀한 시간 동기화와 낮은 지연 시간이 필요한 응용 프로그램을 위해 개발되었습니다.

하드 리얼타임에 속하는 이유:

엄격한 시간 제약 충족: SERCOS III는 데이터 전송과 제어 명령이 엄격한 시간 제약 내에서 이루어지도록 보장합니다. 시간 제약을 놓치면 시스템의 실패로 이어질 수 있는 고도로 중요한 작업에서 요구되는 실시간 성능을 제공합니다.
정밀한 시간 동기화: 이 프로토콜은 네트워크 내의 모든 장치 간에 높은 수준의 시간 동기화를 지원하여, 매우 정밀한 제어 작업이 가능하게 합니다. 이는 복잡한 자동화 공정에서 각 장치가 동시에 조화롭게 작동해야 하는 경우에 특히 중요합니다.
낮은 지연 시간: SERCOS III는 매우 낮은 지연 시간을 제공하여, 실시간 응답이 필요한 응용 프로그램에서의 요구 사항을 충족시킵니다.

SERCOS III는 이러한 특징으로 인해 모션 컨트롤, 로봇 공학, 기타 다양한 자동화 시스템에서 중요한 역할을 합니다. 하드 리얼타임 시스템의 요구 사항을 충족시키는 능력은 고정밀 작업의 실행에서 중대한 오류나 실패 없이 높은 수준의 신뢰성과 성능을 보장합니다.

“`html

산업용 이더넷

Industrial Ethernet · Real-Time · Soft Real-Time · Hard Real-Time · Jitter · EtherCAT · PROFINET

1. Real-Time System

NeoStudio 필기에서는 Real-Time System의 요구사항을 Logical Correctness와 Temporal Correctness로 구분한다.

Real-Time System = Logical Correctness + Temporal Correctness

항목	필기 내용
Logical Correctness	입력에 대해 정확한 출력을 생성
Temporal Correctness	정해진 시간 안에 연산을 완료

Real-Time은 단순히 빠른 시스템이 아니라 정해진 시간 안에 올바른 결과를 만드는 시스템이다.

2. Deadline에 따른 Real-Time 분류

Soft Real-Time

Deadline을 만족하지 못하면 만족도가 낮아지거나 성능이 저하되지만 시스템 전체가 즉시 실패하지 않는 형태이다.

Deadline Miss → Performance Degradation

Hard Real-Time

Deadline을 만족하지 못하면 시스템 실패로 연결되는 형태이다.

Deadline Miss → Fail

3. 분산구조에 따른 분류

Centralized = 집중식

Decentralized = 분산식

NeoStudio 필기에서는 산업용 이더넷 문제에서 Deadline에 따른 분류를 중심으로 설명한다.

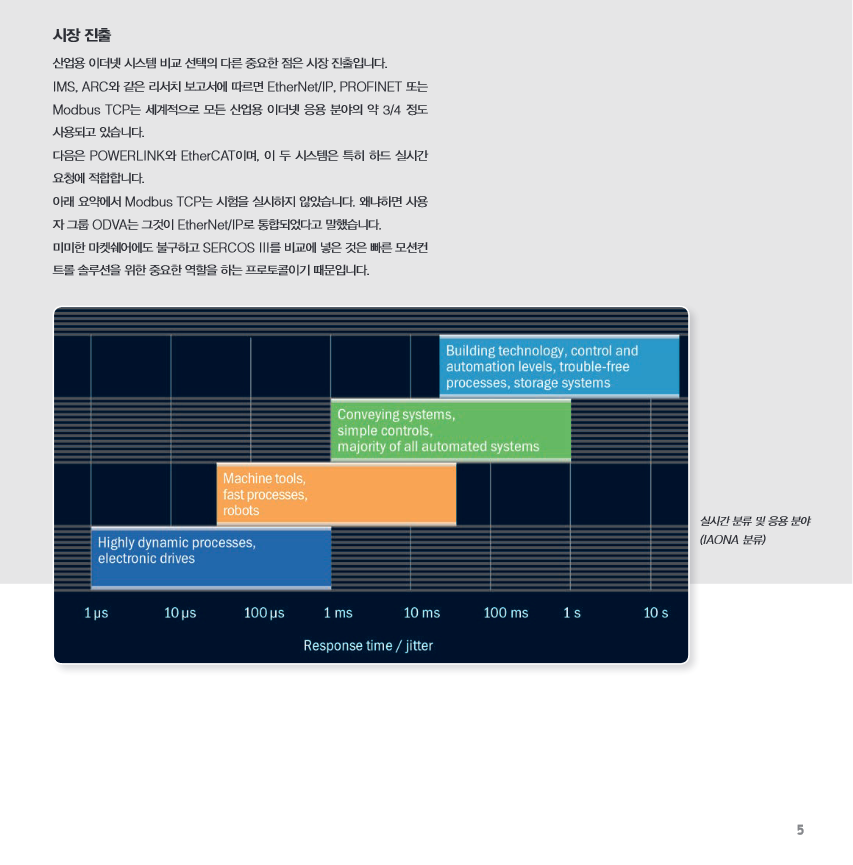

4. 산업용 이더넷의 시간범위

일반 이미지에서는 산업용 응용분야를 응답시간과 Jitter 기준으로 나누어 표시한다.

      Response Time / Jitter

      1 μs      10 μs     100 μs      1 ms      10 ms     100 ms      1 s      10 s
       │          │          │          │          │          │          │         │
       ├──────────┴──────────┤
       │ Highly Dynamic Process
       │ Electronic Drives
       │
                  ├────────────────────────┤
                  │ Machine Tools
                  │ Fast Process
                  │ Robots
                  │
                             ├───────────────────────────────┤
                             │ Conveying System
                             │ Simple Controls
                             │ Majority of Automated Systems
                             │
                                        ├─────────────────────────────────────────────┤
                                        │ Building Technology
                                        │ Control / Automation
                                        │ Storage Systems

Motion Control과 고속 Drive는 μs 단위의 빠른 응답이 필요하고, 일반 자동화와 빌딩제어는 상대적으로 느린 응답시간도 허용된다.

5. Soft Real-Time 산업용 Ethernet

필기에서는 Ethernet/IP와 PROFINET을 Soft Real-Time 예로 정리한다.

Soft Real-Time → Ethernet/IP + PROFINET

Ethernet/IP는 일반 Ethernet 구조를 활용하므로 기존 하드웨어와 인프라 활용이 쉽다고 기록되어 있다.

6. Ethernet/IP

NeoStudio 필기에서는 Ethernet/IP를 기존 Ethernet 구조에 기반한 Soft Real-Time 계열로 정리한다.

Ethernet/IP : 기존 Ethernet 인프라 활용이 쉽고 일반적인 산업제어에 적용 가능한 구조

7. PROFINET

PROFINET은 독일 지멘스를 중심으로 추진된 산업용 Ethernet으로 기록되어 있다.

PROFINET RT → Soft Real-Time

PROFINET IRT → Hard Real-Time

필기에는 동기화 Switch를 이용하여 IRT를 구현하는 방향이 적혀 있다.

8. Hard Real-Time 산업용 Ethernet

NeoStudio 필기에서는 다음 프로토콜을 Hard Real-Time 계열로 정리한다.

PROFINET IRT
EtherCAT
POWERLINK
SERCOS III

Hard Real-Time → Strict Timing + Low Jitter

9. EtherCAT

필기에서는 EtherCAT을 Beckhoff사가 중심이 되어 추진한 Hard Real-Time 통신으로 정리한다.

모션제어에 사용하며, 통신처리를 위한 별도 FPGA가 필요하다는 내용이 기록되어 있다.

EtherCAT → Hard Real-Time → Motion Control

10. POWERLINK

POWERLINK는 CANopen 계열에서 확장된 Hard Real-Time 산업용 Ethernet으로 기록되어 있다.

필기에서는 POWERLINK를 가장 성능이 좋은 통신 중 하나로 기록한다.

11. SERCOS III

SERCOS III는 POWERLINK와 비슷한 성능 수준의 Hard Real-Time 통신으로 기록되어 있다.

SERCOS III ≈ POWERLINK

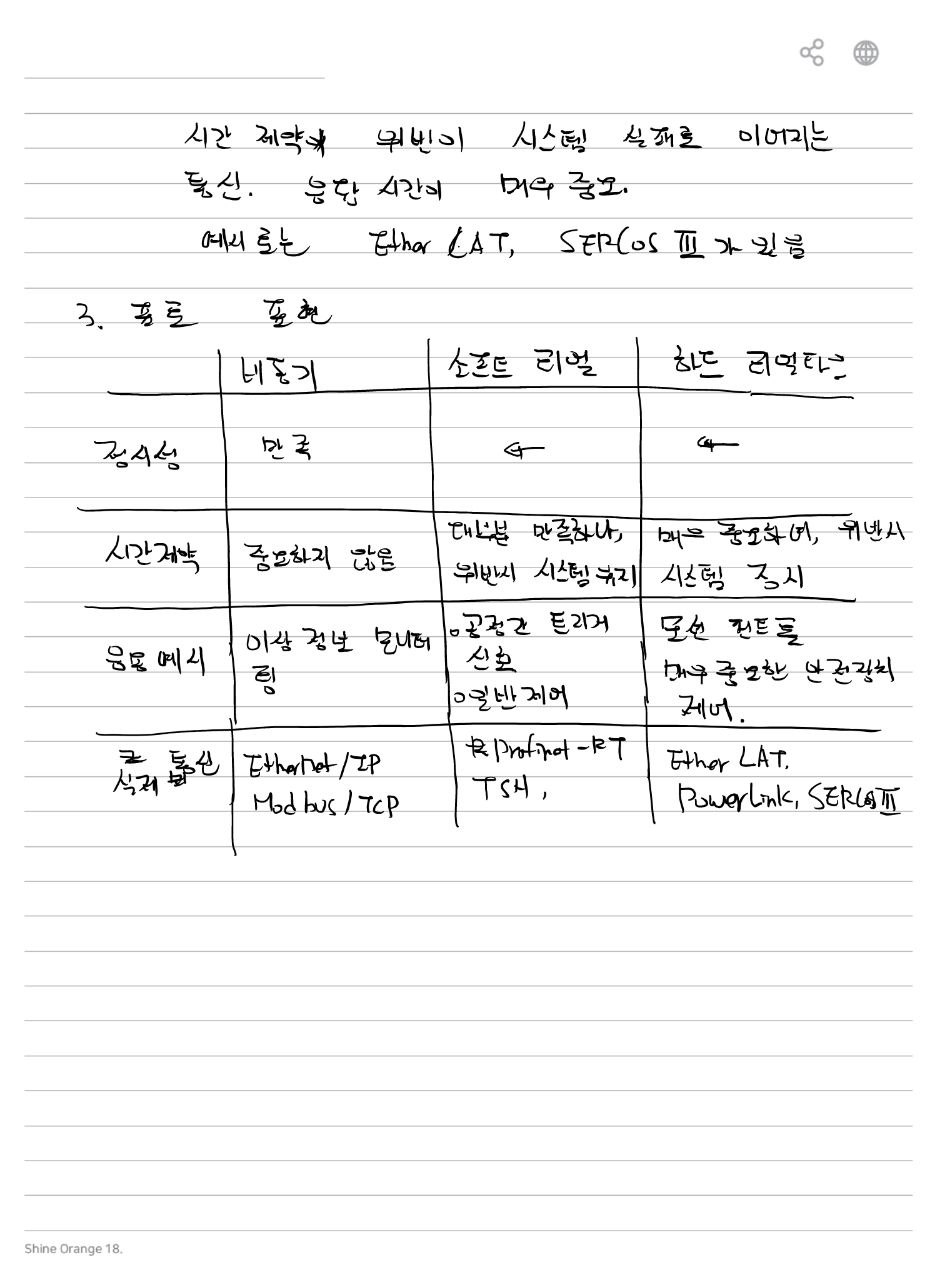

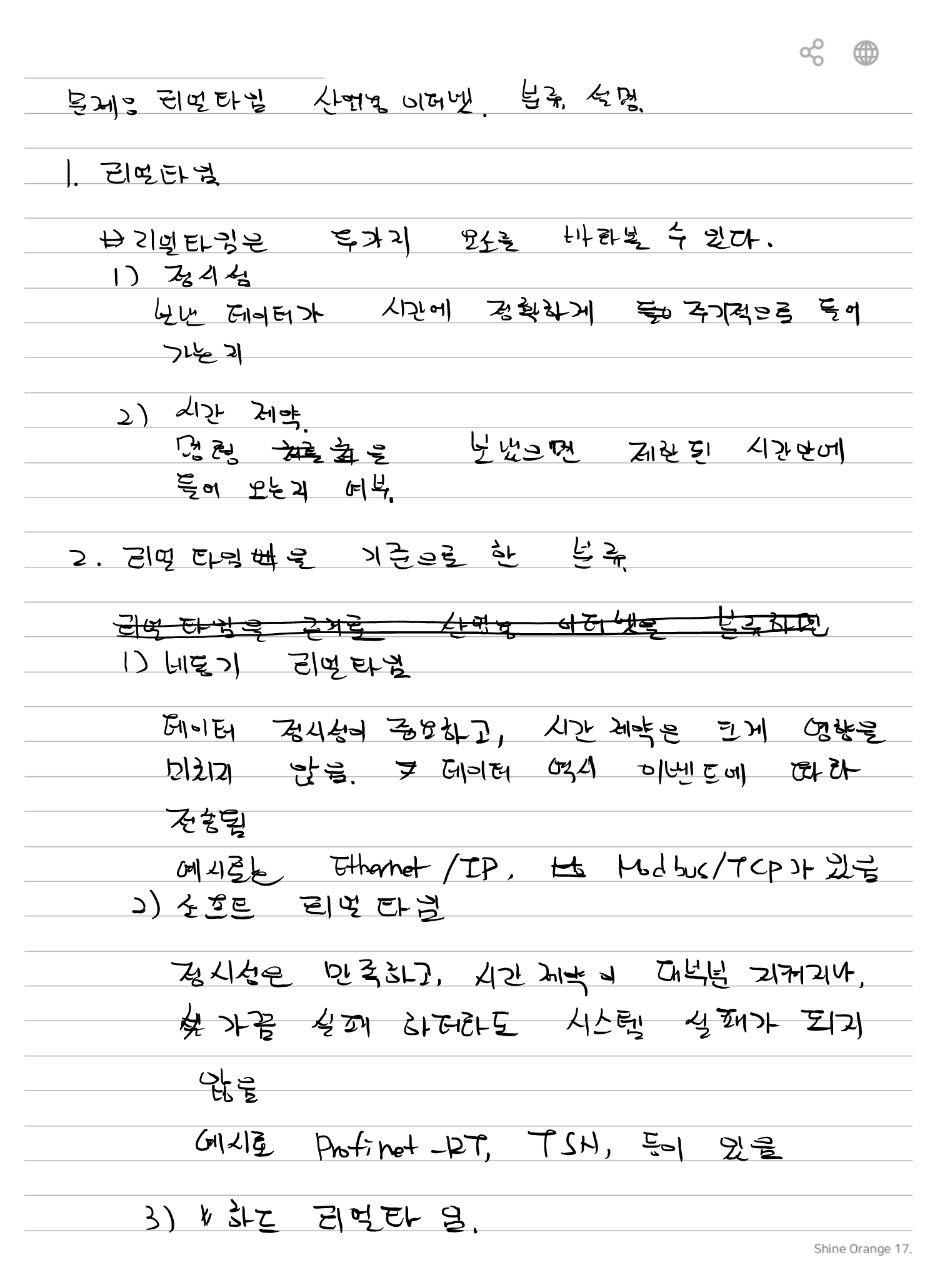

12. 일반 필기의 산업용 Ethernet 분류

일반 필기에서는 Real-Time 산업용 Ethernet을 결정성과 시간제약 정도에 따라 세 단계로 나눈다.

비동기
Soft Real-Time
Hard Real-Time

13. 비동기 방식

결정성이 낮고 시간제약이 중요하지 않은 데이터 전송에 사용한다.

Determinism = Low

필기 예시는 다음과 같다.

Ethernet/IP
Modbus/TCP

14. Soft Real-Time 특성

결정성은 만족하지만 일부 Deadline을 만족하지 못하더라도 시스템 전체가 즉시 실패하지 않는 구조이다.

필기에서는 예시로 다음을 기록한다.

PROFINET RT
TSN

TSN의 분류는 필기 이미지에 적힌 표현을 그대로 보존했다.

15. Hard Real-Time 특성

시간제약을 위반하면 시스템 실패로 이어질 수 있는 통신이다.

필기에서는 빠른 응답시간과 작은 Jitter가 중요하다고 기록한다.

EtherCAT
POWERLINK
SERCOS III

16. 결정성

리얼타임 네트워크에서 중요한 특성으로 결정성을 기록한다.

Determinism = 원하는 Data가 정해진 시간에 주기적으로 도착하는 특성

Real-Time 산업용 Ethernet에서는 평균적으로 빠른 것보다 정해진 시간 안에 예측 가능하게 도착하는 것이 중요하다.

17. Jitter

동일한 주기로 Data를 전송하더라도 실제 도착시간에는 편차가 발생할 수 있다.

Jitter = Timing Variation

      Ideal
      |----T----|----T----|----T----|

      Actual
      |---T1----|-----T2---|--T3-----|

                ↑
              Jitter

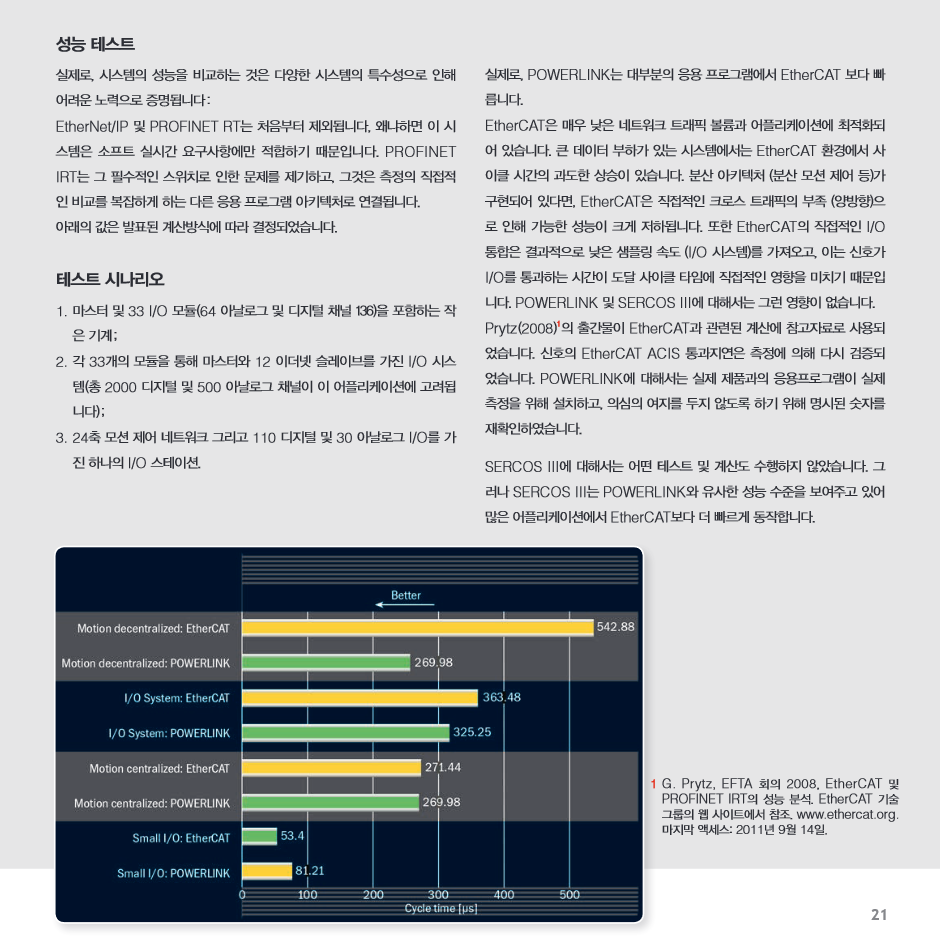

18. 산업용 Ethernet 성능 비교 이미지

일반 성능 비교 이미지에는 EtherCAT과 POWERLINK의 Cycle Time이 비교되어 있다.

시험항목	EtherCAT	POWERLINK
Motion Decentralized	542.88 μs	269.98 μs
I/O System	363.48 μs	325.25 μs
Motion Centralized	271.44 μs	269.98 μs
Small I/O	53.4 μs	81.21 μs

위 수치는 일반 이미지에 표시된 특정 시험조건의 결과를 그대로 옮긴 것이다. 프로토콜 전체 성능의 절대적인 순위를 의미한다고 해석하지 않았다.

19. 응용분야별 시간제약

응용분야	필기상 요구 특성
일반 Data 전송	시간제약 낮음
일반 자동화	Soft Real-Time
Robot / Motion	Hard Real-Time
고속 Drive	μs 수준의 응답 및 작은 Jitter

20. 성능에 따른 프로토콜 분류

분류	프로토콜	특성
비동기 / 일반	Ethernet/IP, Modbus/TCP	시간제약이 크지 않은 Data 전송
Soft Real-Time	PROFINET RT	일정 수준의 결정성 및 시간제약
Hard Real-Time	PROFINET IRT, EtherCAT, POWERLINK, SERCOS III	엄격한 Deadline, 작은 Jitter

21. 일반 Ethernet과 Real-Time Ethernet

      일반 Ethernet
            │
            ├── 데이터 도착시간 변동 가능
            ├── Jitter 큼
            └── 일반 정보통신에 적합

                     ↓ Real-Time 기능 강화

      Industrial Real-Time Ethernet
            │
            ├── Deterministic
            ├── Deadline 관리
            ├── Jitter 감소
            └── Motion / Control 적용

22. NeoStudio 결론

필기에서는 산업용 Ethernet이 한 개의 Node에서 여러 Node까지 확장 가능하며, 모든 Node가 연결되어 실시간으로 Data를 전달할 수 있다고 정리한다.

모션제어와 같이 약 1 ms 수준의 높은 Data 처리성능이 필요한 경우에는 일반 Network와 분리하여 별도 관리가 필요하다고 기록한다.

Motion Control → High Performance Network → Separate Management

23. 실시간성과 비용의 Trade-Off

모든 시스템이 Hard Real-Time을 필요로 하는 것은 아니다.

필기에서는 Hard Real-Time 성능을 높일수록 비용 증가와 고정비 증가가 발생할 수 있다고 기록한다.

Real-Time Performance ↑ → Cost ↑

Process 특성과 필요한 시간제약을 먼저 정의한 뒤 그에 맞는 산업용 Ethernet을 선정한다.

24. 이미지 및 NeoStudio PDF 핵심 정리

항목	OCR 내용
Real-Time 조건	Logical Correctness + Temporal Correctness
Soft Real-Time	Deadline Miss 시 성능 저하
Hard Real-Time	Deadline Miss 시 Fail 가능
결정성	정해진 시간에 Data가 예측 가능하게 도착
Jitter	전송 또는 응답시간의 편차
Soft 계열	Ethernet/IP, PROFINET RT
Hard 계열	PROFINET IRT, EtherCAT, POWERLINK, SERCOS III
고속 응용	Motion, Robot, High Dynamic Drive

이 HTML은 페이지 본문을 사용하지 않고, 일반 이미지 4장과 NeoStudio PDF 1개(3페이지)만 OCR/시각 판독하여 작성했다. 페이지에 첨부된 real-time-system.pdf는 NeoStudio 자료가 아니므로 제외했다. 프로토콜 분류가 일반적으로 알려진 분류와 다르게 보이는 부분은 원본 필기 표현을 우선 보존했다.

Industrial Ethernet, Real-Time Ethernet, Soft Real-Time, Hard Real-Time, Determinism, Jitter, Deadline, Ethernet/IP, Modbus TCP, PROFINET RT, PROFINET IRT, EtherCAT, POWERLINK, SERCOS III, Motion Control

“`
