공정제어에 사용되는 제어밸브의 종류 및 장·단점에 대하여 설명하시오.
Control Valve의 개요 및 구조 참조(기획특집_201010_04 control valv 개요 구조.pdf)
모듈레이팅 밸브(Modulating Valve)는 유체의 흐름량을 정밀하게 조절하기 위해 사용되는 제어 밸브의 한 유형입니다. 이 밸브는 유체의 흐름을 완전히 차단하거나 개방하는 것이 아니라, 필요에 따라 유체 흐름량을 미세하게 조절하여 공정의 특정 조건을 유지할 수 있도록 설계되었습니다. 모듈레이팅 밸브는 다양한 산업 공정에서 정밀한 유체 흐름 제어가 요구되는 곳에 널리 사용됩니다.
모듈레이팅 밸브의 작동 원리
모듈레이팅 밸브는 제어 신호(전기적, 공압적 또는 유압적)를 받아 밸브의 개폐 정도를 조절합니다. 제어 시스템은 공정 변수(예: 유량, 압력, 온도 등)를 지속적으로 모니터링하고, 이러한 변수들이 목표 값에서 벗어나지 않도록 밸브의 개폐 정도를 조절하여 유체 흐름을 정밀하게 제어합니다.
모듈레이팅 밸브의 장점
- 정밀한 흐름 제어: 모듈레이팅 밸브는 공정의 요구사항에 따라 유체 흐름을 정밀하게 조절할 수 있어, 공정의 효율성과 제품 품질을 향상시킵니다.
- 유연성: 다양한 제어 신호와 호환되며, 다양한 공정 조건과 요구사항에 맞게 유연하게 사용될 수 있습니다.
- 에너지 효율성: 필요한 만큼의 유체만을 사용하여 흐름을 조절함으로써, 에너지 소비를 최적화할 수 있습니다.
모듈레이팅 밸브의 단점
- 비용: 정밀한 제어 기능과 유연성을 제공하기 위해 고급 소재와 복잡한 제어 시스템이 필요할 수 있어, 초기 설치 비용이 높을 수 있습니다.
- 유지보수: 정밀한 제어 기능을 유지하기 위해서는 정기적인 유지보수와 보정이 필요할 수 있으며, 이로 인해 운영 비용이 증가할 수 있습니다.
- 복잡한 제어 시스템: 고도의 제어 정밀도를 달성하기 위해 복잡한 제어 시스템이 필요할 수 있으며, 이는 시스템의 구성과 운영을 복잡하게 만들 수 있습니다.
모듈레이팅 밸브는 HVAC(난방, 환기 및 에어컨), 화학 공정, 석유 및 가스 공정, 수처리 시설 등 다양한 산업 분야에서 중요한 역할을 합니다. 적절한 유형의 모듈레이팅 밸브를 선택하고, 적절하게 설치 및 유지보수함으로써, 공정의 안정성과 효율성을 극대화할 수 있습니다.
제어 밸브 종류
1. 밸브의 구분
필기에서는 밸브를 먼저 수동 밸브와 자동 밸브로 구분한다.
Valve
│
├── Manual Valve
│
└── Automatic Valve
│
├── On / Off Valve
└── Modulating Valve
│
├── Self Regulating Valve
└── Control Valve

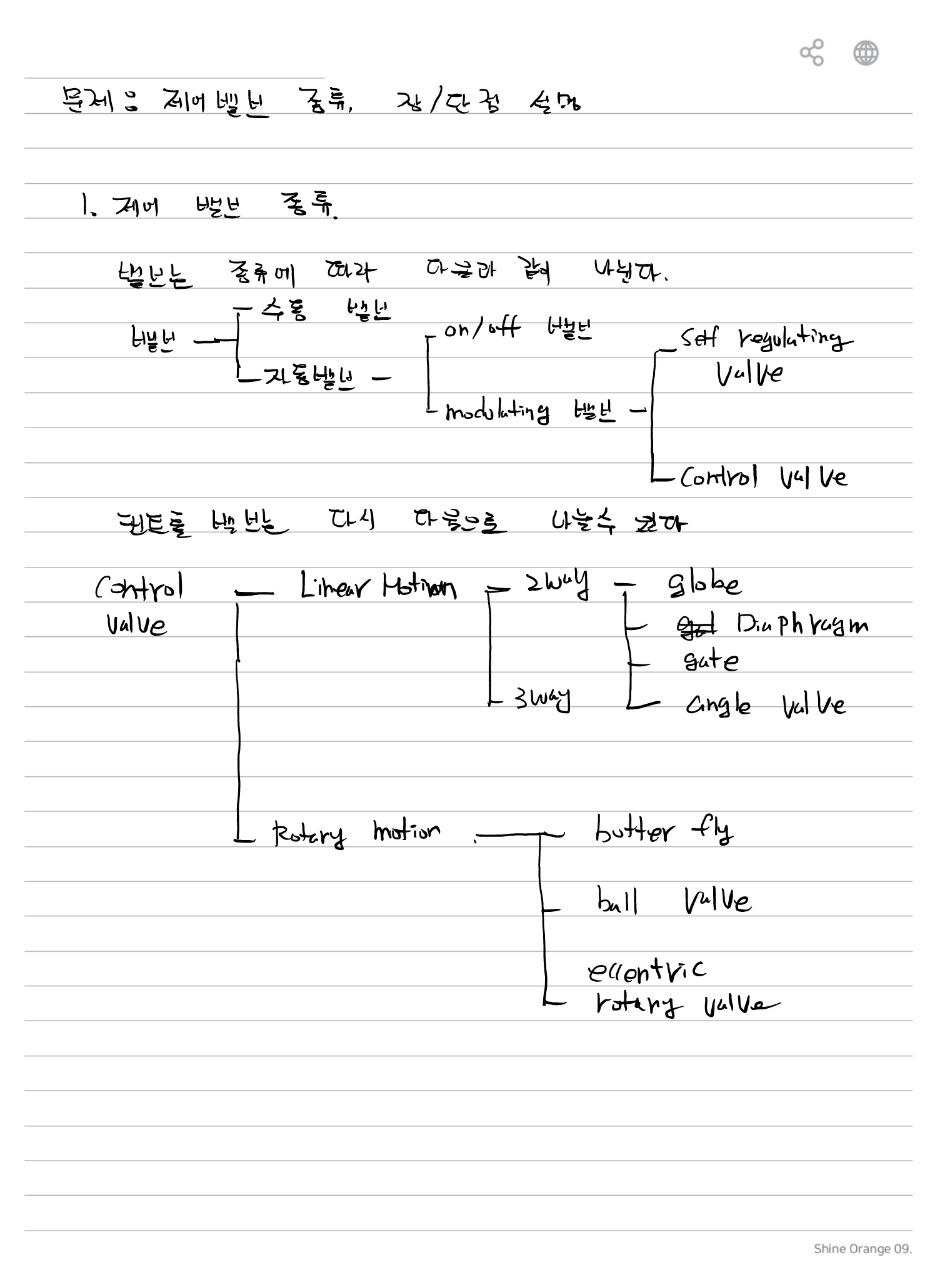

2. Control Valve 동작형식
Control Valve는 움직임에 따라 Linear Motion과 Rotary Motion으로 구분한다.
Control Valve
│
├── Linear Motion
│ │
│ ├── 2-Way
│ │ ├── Globe
│ │ ├── Diaphragm
│ │ └── Gate
│ │
│ └── 3-Way
│ └── Angle Valve
│
└── Rotary Motion
│
├── Butterfly
├── Ball Valve
└── Eccentric Rotary Valve
3. Control Valve 기본 구성
NeoStudio PDF에서는 자동제어용 Control Valve가 Actuator와 Valve Body로 구성되는 것으로 정리한다.
Controller Output
│
▼
[ Actuator ]
│
▼
Valve Stem
│
▼
[ Valve Body ]
│
▼
Process Flow
- Manual Actuator
- Automatic Actuator
- Final Control Element
4. Globe Valve
Stem
│
▼
[Plug]
/ \
Flow ───►/ \────► Flow
[ Seat ]
가장 일반적인 Control Valve로 기록되어 있다. Body 내부의 Plug와 Seat를 이용하여 유량을 조절한다.

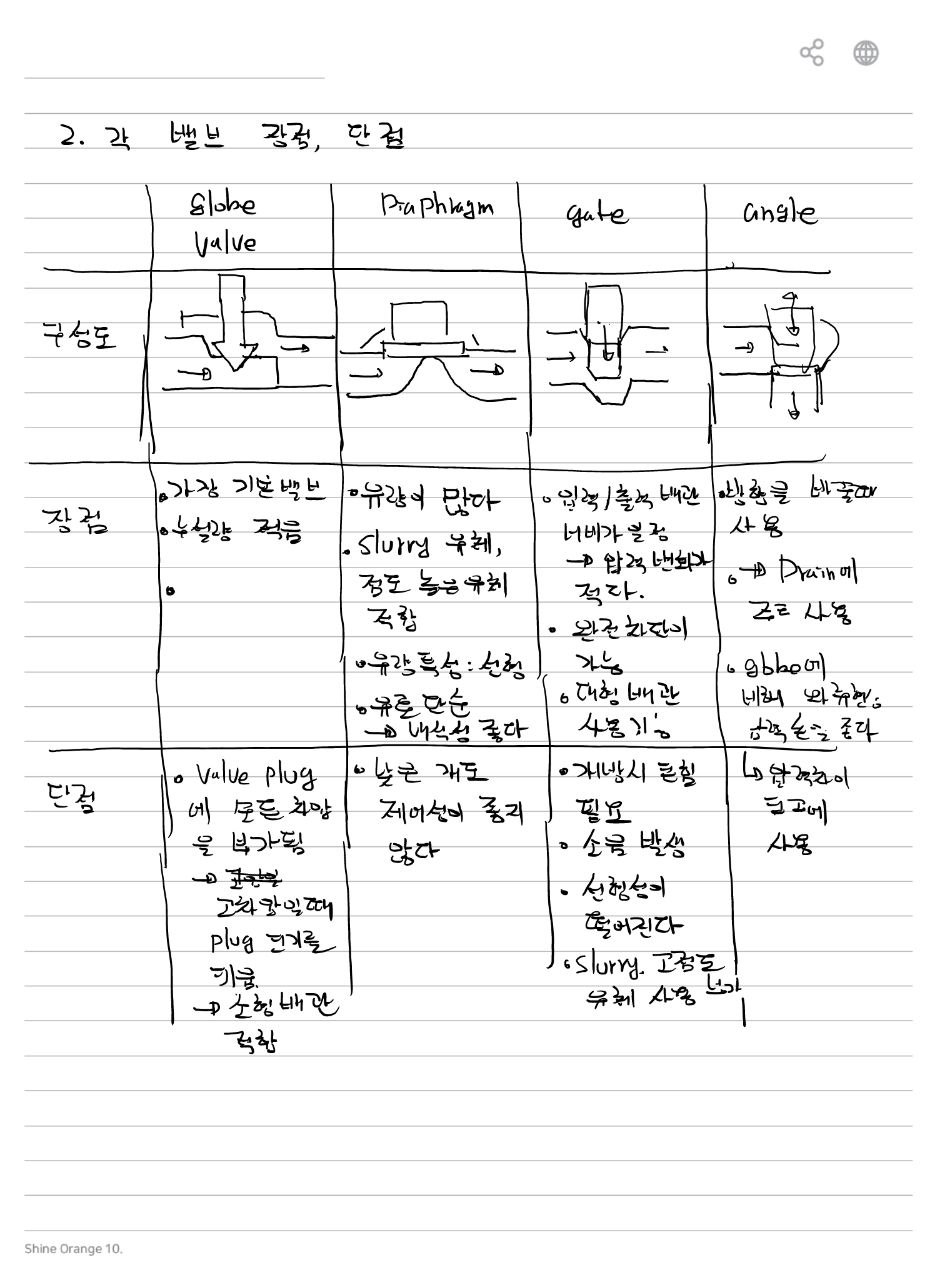

장점
- 가장 기본적인 Control Valve
- 유량제어에 적합
- Plug 형상을 변경하여 다양한 특성 선택 가능
- 대부분의 일반 공정에 적용 가능
- Inherent Characteristic 선택 가능
단점
- Valve Plug에 큰 힘이 필요
- 고압 적용 시 Plug 크기 및 구동력이 커질 수 있음
5. Globe Valve 특성
NeoStudio 필기에서는 Globe Valve의 특징으로 다음 내용을 기록한다.
- Body가 둥근 형상
- Trim과 Plug를 목적에 맞게 선택 가능
- 여러 종류의 내장부품 적용 가능
- Rangeability가 비교적 큼
- Inherent Characteristic 선택 가능
6. Diaphragm Valve
Stem
│
▼
┌──────────┐
│Diaphragm │
───┴────┬─────┴───
│
Weir
Flow ─────────────►
장점
- 유로가 단순함
- Slurry 유체에 적합
- 점도가 높은 유체에 적용 가능
- 유체 흐름에 장애물이 비교적 적음
- 유량특성이 선형에 가까운 것으로 기록
단점
- 높은 온도에서 사용 제한
- Diaphragm 재질의 한계
7. Gate Valve
Gate
│
▼
─────────│─────────
Flow ───►│────────►
─────────│─────────
Gate를 상하로 이동시켜 유로를 개폐한다.
장점
- 완전 Open 시 압력손실이 작음
- 대구경 배관 적용에 유리
- 주로 차단용으로 사용
단점
- 일반적인 Control Valve 용도로는 적합하지 않음
- Throttling 사용 시 손상 가능
- 개폐시간이 길 수 있음
- 소음 발생 가능
- Slurry·고형물 유체 사용에 제한
8. Angle Valve
Stem
│
▼
●
│
Flow ──┘
│
▼
Outlet
유체의 진행방향을 약 90° 변경하는 구조이다.
장점
- 배관 방향을 변경하면서 제어 가능
- Drain 등의 용도에 사용
- 배관 Layout상 유리할 수 있음
단점
- Globe Valve와 비교하여 적용범위가 제한될 수 있음

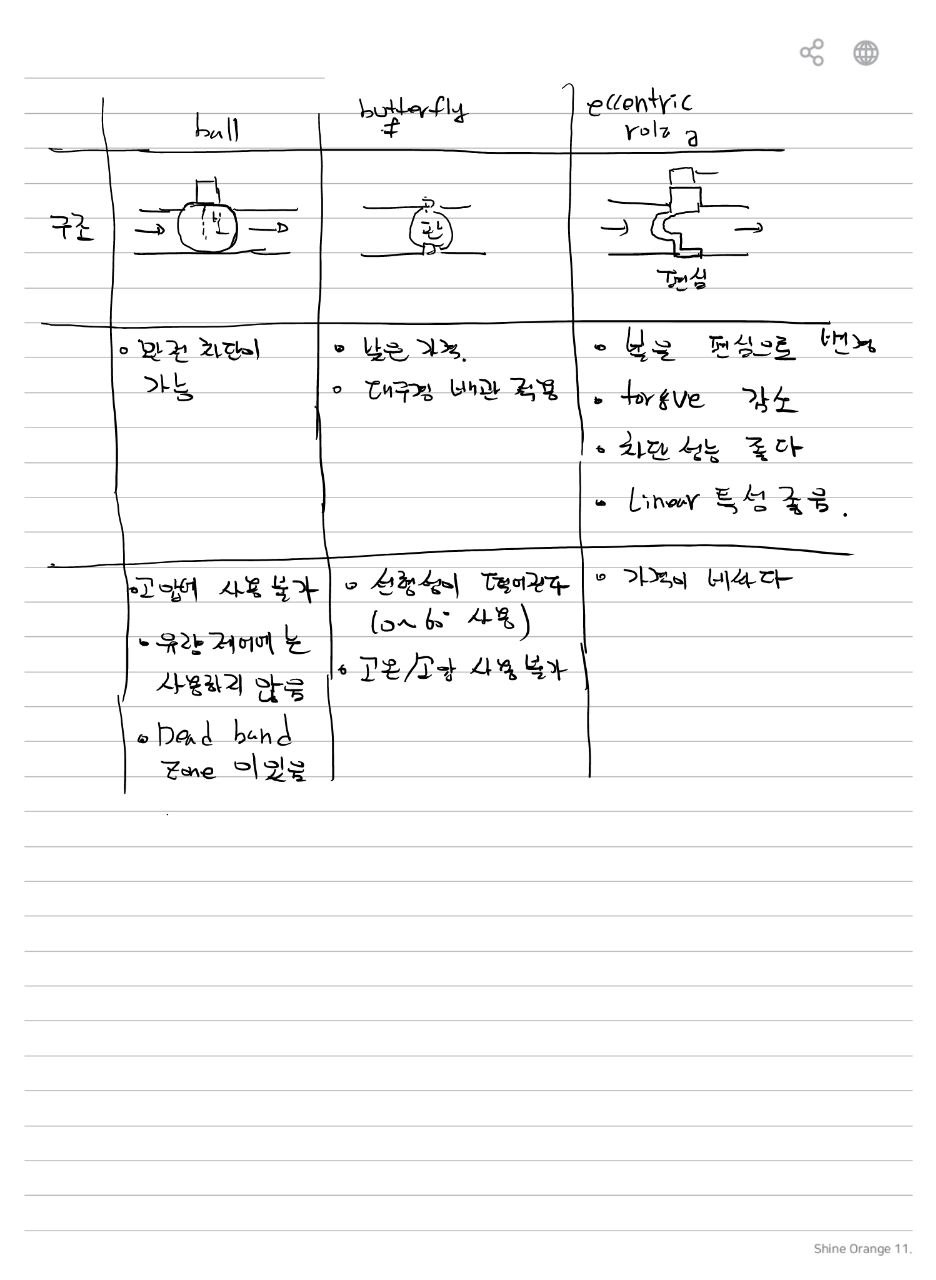

9. Butterfly Valve
Pipe
───────────────
\ /
\/
● ← Disc
/\
/ \
───────────────
Disc가 회전하면서 유로 면적을 변경하는 Rotary Motion Valve이다.
특징
- Rotary Motion Actuator 사용
- 대구경 배관에 적용
- 비교적 작은 설치공간
- Cv가 큼
- Face-to-Face Dimension이 짧음
단점
- Opening 초기 Breakout Torque가 크게 필요
- Rangeability는 약 20:1 정도로 필기
- 초기 개방 시 유량 변화가 클 수 있음
- 선형성이 떨어지는 영역이 존재
- 고온·고압 적용에 제한
10. Ball Valve
───────( ○ )───────
│
Bore
Ball 내부의 유로를 회전시켜 개폐 또는 유량을 조절한다.
장점
- 완전차단 가능
- Cv가 큼
- Rangeability가 높음
- Slurry Process에도 적용 가능
- Shutoff 성능이 좋음
단점
- Opening 시작 시 Breakout Torque가 크게 필요
- 일반 Ball Valve는 정밀 제어 특성이 제한될 수 있음
11. Eccentric Rotary Valve
──────────────────
╭─────╮
────►│ Plug│────►
╰─┐ ┌─╯
│
Offset Shaft
편심 구조를 이용하여 Plug를 회전시키는 Rotary Valve이다.
장점
- 기존 Rotary Valve의 단점을 개선한 구조
- 편심구조로 Torque 감소
- 차단성능이 좋음
- Linearity가 좋다고 필기
- Rangeability가 좋은 것으로 기록
단점
- 가격이 비쌈
12. Valve별 구조 비교
| Valve | Motion | 주요 특징 |
|---|---|---|
| Globe | Linear | 일반적 제어, Plug 형상 변경 가능 |
| Diaphragm | Linear | Slurry·점성 유체 |
| Gate | Linear | 차단용, 완전 개방 시 압력손실 작음 |
| Angle | Linear | 유로 방향 변경 |
| Butterfly | Rotary | 대구경, 큰 Cv, 짧은 Face-to-Face |
| Ball | Rotary | 큰 Cv, 높은 Rangeability, 차단성능 |
| Eccentric Rotary | Rotary | 낮은 Torque, 좋은 차단성능 |
13. Control Valve 선정 기준
NeoStudio PDF의 결론에서는 Control Valve 선정 시 다음 요소를 고려하도록 정리한다.
-
Actuator 기술 및 구조
목적에 맞는 Actuator와 Valve 형식 선정 -
Cv
공정에 필요한 유량계수 확인 -
Rangeability
필요한 제어범위 고려 -
Turn-down / 제어범위
공정 운전범위에 적합한지 확인 -
내구성
공정유체와 사용조건에 적합한 구조 선정 - Process 내부 온도
- 운전 압력
- Cavitation 가능성
14. Eccentric Valve 적용 판단
필기에서는 Eccentric 방식 적용 시 가격은 증가하지만 내구성이 향상될 수 있다고 기록한다.
따라서 초기 투자비와 유지보수 비용을 함께 고려하여 적용 여부를 판단한다.
15. Total Cost 관점
NeoStudio 필기에서는 단순 초기 가격뿐 아니라 Total Cost Downing 관점에서 Control Valve를 선정하는 방향을 기록한다.
16. 구동원 검토
마지막 NeoStudio 필기에서는 Actuator의 구동원도 검토사항으로 기록한다.
가격과 신뢰성 등을 고려하여 구동방식을 선정한다.
필기에는 최근 ESG 관점에서 전기식 구동에 대한 검토도 언급되어 있다.
17. 최종 선정 흐름
Process Condition
│
├── Flow / Cv
├── Pressure
├── Temperature
├── Slurry 여부
├── Cavitation 가능성
└── Required Rangeability
│
▼
Valve Type Selection
│
├── Globe
├── Diaphragm
├── Gate
├── Angle
├── Butterfly
├── Ball
└── Eccentric Rotary
│
▼
Actuator Selection
│
▼
Cost / Durability
│
▼
Final Control Valve
