Full-State Feedback Controller

State Variable Feedback · Full-State Feedback · Pole Placement · u = -Kx

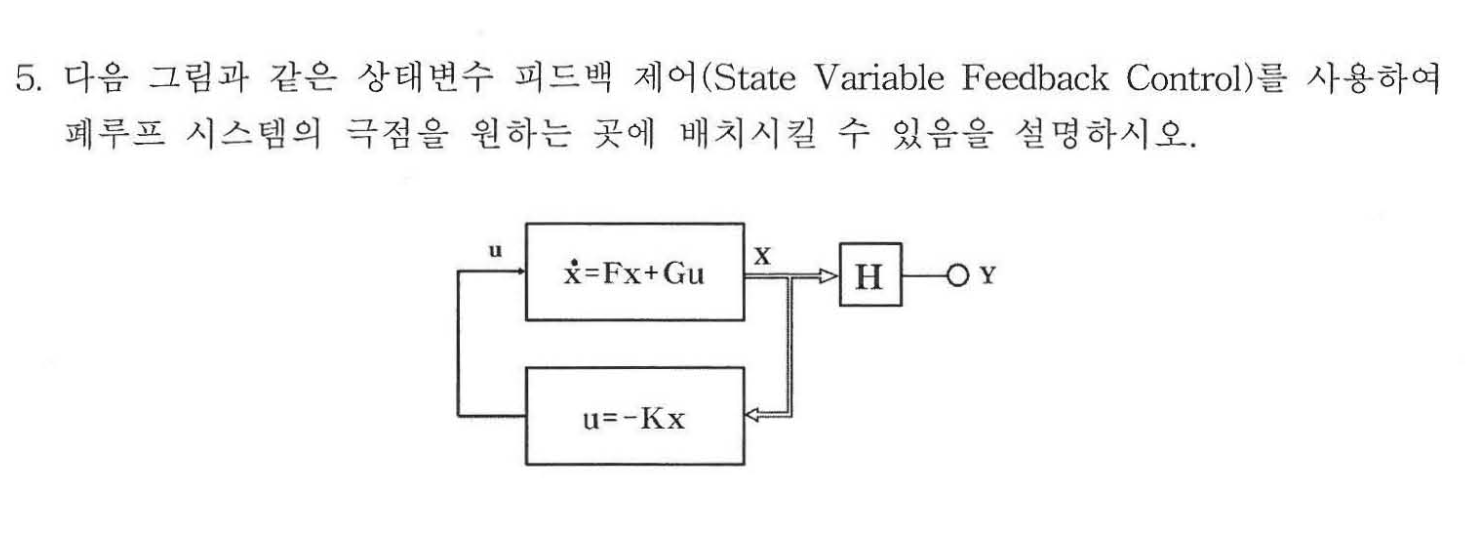

1. 문제

상태변수 피드백 제어 (State Variable Feedback Control)를 사용하여 폐루프 시스템의 극점을 원하는 위치에 배치할 수 있음을 설명한다.

                ┌─────────────────┐
          u ───►│  ẋ = Fx + Gu   │────► x ───► [ H ] ───► y
                └─────────────────┘
                     ▲
                     │
                     │
                ┌─────────┐
                │ u = -Kx │
                └─────────┘


2. 상태방정식

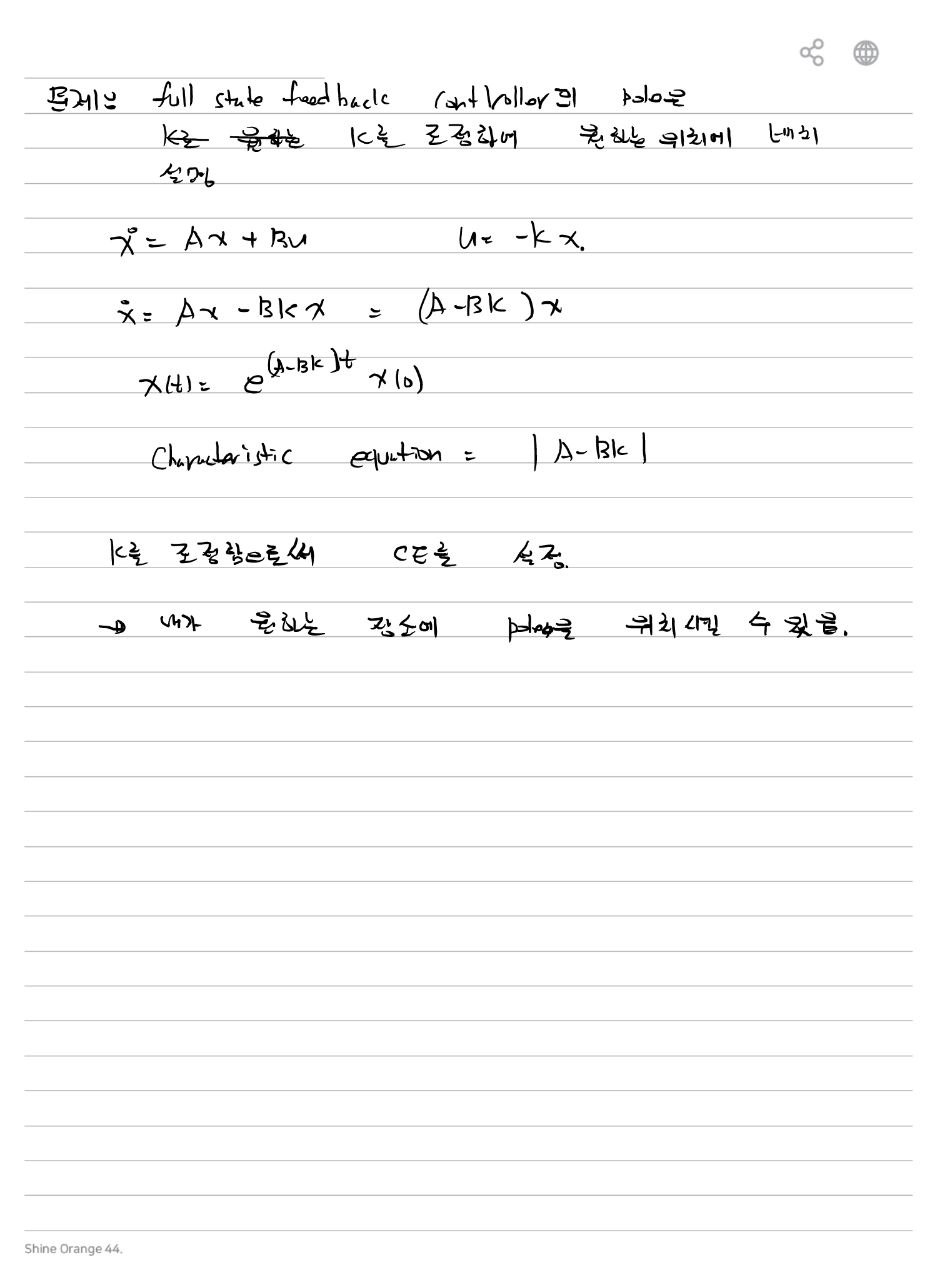

손글씨 풀이에서는 상태방정식을 다음과 같이 둔다.

ẋ = Ax + Bu

3. Full-State Feedback

모든 상태변수를 피드백하여 제어입력을 다음과 같이 구성한다.

u = -Kx
상태벡터 x에 Feedback Gain K를 곱하여 입력 u를 결정한다.

4. 폐루프 상태방정식

상태방정식에 u = -Kx를 대입한다.

ẋ = Ax + B(-Kx)
ẋ = Ax – BKx
ẋ = (A – BK)x
Full-State Feedback 적용 후 폐루프 상태행렬은 A – BK가 된다.

5. 폐루프 응답

손글씨 풀이에서는 폐루프 상태응답을 다음과 같이 적는다.

x(t) = e(A-BK)tx(0)

따라서 시스템의 동특성은 A – BK의 고유값에 의해 결정된다.

6. Characteristic Equation

폐루프 시스템의 특성방정식은 A – BK로 결정된다.

det [ sI – (A – BK) ] = 0

원본 손글씨에서는 이를 간략히 다음 의미로 기록한다.

Characteristic Equation → A – BK

7. Pole Placement

Feedback Gain K를 조정하면 A – BK의 특성방정식 계수가 바뀐다.

K 조정 → Characteristic Equation 변경 → Closed-Loop Pole 이동
K를 적절하게 선정하여 원하는 위치에 폐루프 극점을 배치한다.

8. Full-State Feedback의 핵심 관계

      Open-Loop System

          ẋ = Ax + Bu
               │
               ▼

      State Feedback

          u = -Kx
               │
               ▼

      Closed-Loop System

          ẋ = (A-BK)x
               │
               ▼

      Characteristic Equation
               │
               ▼

      Closed-Loop Pole
               │
               ▼

      K 조정으로 Pole Placement


9. 상태 Feedback Gain K

K는 상태변수에 적용되는 Feedback Gain이다.

K = [ k1   k2   ···   kn ]

각 상태값에 대한 피드백 크기를 K가 결정한다.

10. Pole 위치의 의미

손글씨 결론은 K를 조정하여 내가 원하는 장소에 Pole을 위치시킬 수 있다는 것이다.

Desired Pole Location → K Selection
Full-State Feedback Controller의 목적은 원하는 폐루프 극점이 나오도록 K를 선정하는 것이다.

11. 원본 문제 표기와 풀이 표기

기출문제 그림에서는 상태방정식을

ẋ = Fx + Gu

로 표기하고, 손글씨 풀이에서는

ẋ = Ax + Bu

로 표기한다.

F ↔ A
G ↔ B
두 이미지는 같은 상태공간 구조를 서로 다른 기호로 표현한다. 원본 표기를 모두 보존하였다.

12. Full-State Feedback과 출력

문제 그림에서는 상태 x가 출력행렬 H를 거쳐 출력 y가 되는 구조로 표시한다.

y = Hx
      State x
         │
         ▼
       [ H ]
         │
         ▼
         y


13. 전체 정리

항목 이미지 내용
State Equation ẋ = Ax + Bu
Feedback Law u = -Kx
Closed-Loop Equation ẋ = (A-BK)x
State Response x(t) = e(A-BK)tx(0)
Characteristic Matrix A-BK
설계변수 K
목적 폐루프 Pole을 원하는 위치에 배치

14. 이미지 OCR 전체 흐름

      ẋ = Ax + Bu
            │
            ▼
         u = -Kx
            │
            ▼
      ẋ = (A-BK)x
            │
            ▼
      x(t)=e^[(A-BK)t]x(0)
            │
            ▼
      Characteristic Equation
            │
            ▼
          Pole 위치
            │
            ▼
         K 조정
            │
            ▼
      Desired Pole Placement

이 HTML은 페이지 본문 설명을 사용하지 않고, 일반 이미지 2장만 OCR/시각 판독하여 작성했다. 이 페이지에는 NeoStudio PDF가 없다. 원본 손글씨에는 Controllability Matrix나 Ackermann 공식의 유도가 포함되어 있지 않으므로 일반 제어이론 지식으로 추가하지 않았다. 따라서 이 자료에서는 u = -Kx를 적용하면 폐루프 상태행렬이 A-BK가 되고, K를 조정하여 원하는 극점을 배치할 수 있다는 핵심 관계까지만 반영했다.
