Laplace Transform의 의미

LTI System → e^st 입력 → 고유함수 → H(s) → Laplace Transform → Transfer Function

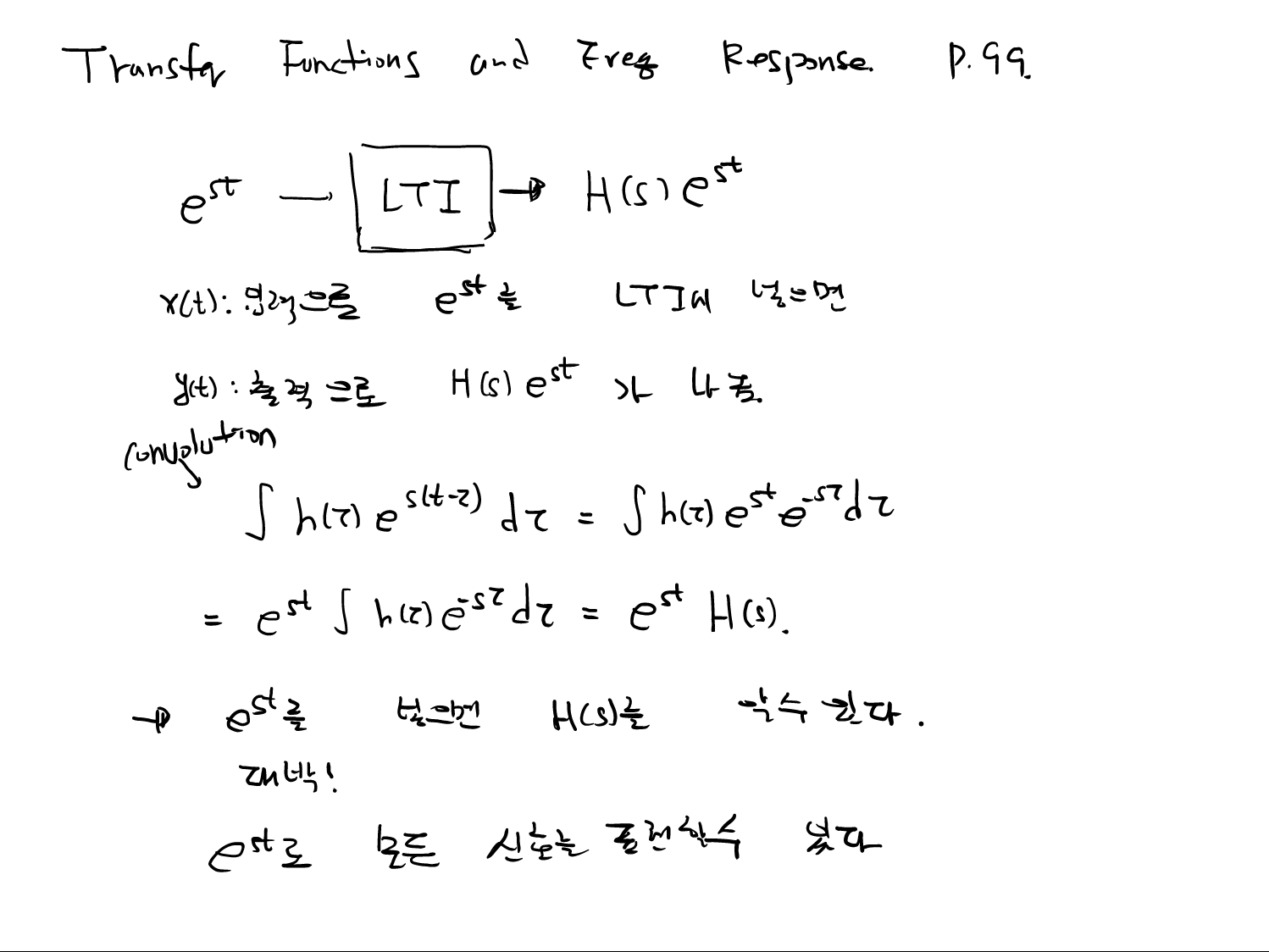

1. 전체 흐름

LTI System에 e^st를 입력하면 출력의 형태는 변하지 않고 H(s)만 곱해진다.

e^st → LTI System → H(s)e^st

입력 신호를

x(t) = e^st

로 두고 LTI System에 입력하면 출력은 다음과 같은 형태가 된다.

y(t) = H(s)e^st

즉 e^st라는 신호의 형태는 그대로 유지되고, 시스템의 특성을 나타내는 H(s)만 곱해진다.

e^st는 LTI System의 고유함수(Eigenfunction)이다.

2. 용어 정의

2.1 LTI System

LTI System은 Linear Time-Invariant System을 의미한다.

Linear

Superposition 성립

Time-Invariant

시간 이동에 대해 동일한 동특성

LTI System의 impulse response를 h(t)라고 한다.

δ(t) → LTI System → h(t)

2.2 e^st 입력

LTI System에 다음과 같은 입력을 가한다.

x(t) = e^st

여기서 s는 일반적으로 복소수이다.

s = σ + jω

시스템의 출력은 convolution으로 계산할 수 있다.

y(t) = ∫_-∞^∞ h(τ)x(t-τ)dτ

x(t-τ)에 e^st를 대입하면

y(t) = ∫_-∞^∞ h(τ)e^s(t-τ)dτ

2.3 Convolution 전개

지수항을 분리하면

e^s(t-τ) = e^ste^-sτ

따라서

y(t) = ∫ h(τ)e^ste^-sτdτ

e^st는 적분 변수 τ와 관계가 없으므로 적분 밖으로 꺼낼 수 있다.

y(t) = e^st ∫ h(τ)e^-sτdτ

여기서 적분 부분을 H(s)라고 정의하면

H(s) = ∫_-∞^∞ h(τ)e^-sτdτ

최종 출력은

y(t) = H(s)e^st

e^st를 입력하면 출력에서도 e^st의 형태는 그대로 유지되고 H(s)만 곱해진다.

2.4 Laplace Transform

앞에서 나타난

H(s) = ∫ h(τ)e^-sτdτ

가 바로 impulse response h(t)의 Laplace Transform이다.

h(t) → Laplace Transform → H(s)

H(s) = ℒ{h(t)}

H(s)는 시간영역 impulse response h(t)를 s-domain으로 변환한 것이다.

2.5 e^st가 특별한 이유

일반적인 입력 신호는 시스템을 통과하면서 파형의 형태가 변할 수 있다.

그러나 e^st를 LTI System에 입력하면 출력은

H(s)e^st

가 된다.

입력 형태

e^st

출력 형태

H(s)e^st

입력과 출력에서 e^st의 형태는 동일하다.

따라서 e^st는 LTI System의 고유함수이다.

3. 용어 간 관계

용어	의미	관계
h(t)	Impulse Response	시간영역의 시스템 특성
e^st	LTI System의 고유함수	시스템 통과 후에도 형태 유지
H(s)	h(t)의 Laplace Transform	시스템이 e^st에 미치는 크기
Convolution	입력과 impulse response로 출력 계산	y(t) = h(t) * x(t)
Laplace Transform	시간영역을 s-domain으로 변환	h(t) → H(s)
Transfer Function	s-domain에서 시스템 특성 표현	H(s)

핵심 관계

Impulse Response h(t) → Laplace Transform → H(s) → Transfer Function

e^st → LTI System → H(s)e^st

4. 하나의 스토리로 이해하기

Step 1. 시스템의 동특성을 h(t)로 나타낸다

LTI System에 impulse δ(t)를 입력한다.

δ(t) → LTI System → h(t)

이때의 출력 h(t)가 시스템의 impulse response이다.

Step 2. 이번에는 e^st를 입력한다

x(t) = e^st

LTI System의 출력은 convolution으로 계산한다.

y(t) = ∫ h(τ)e^s(t-τ)dτ

Step 3. 지수함수의 성질을 이용한다

e^s(t-τ) = e^ste^-sτ

따라서

y(t) = e^st ∫ h(τ)e^-sτdτ

Step 4. 적분 부분을 H(s)라고 정의한다

H(s) = ∫ h(τ)e^-sτdτ

이것이 h(t)의 Laplace Transform이다.

H(s) = ℒ{h(t)}

Step 5. 출력이 매우 단순해진다

y(t) = H(s)e^st

입력과 출력에서 e^st의 형태가 그대로 유지된다.

e^st → System → H(s)e^st

복잡한 LTI System도 e^st를 입력하면 H(s)를 곱하는 문제로 바뀐다.

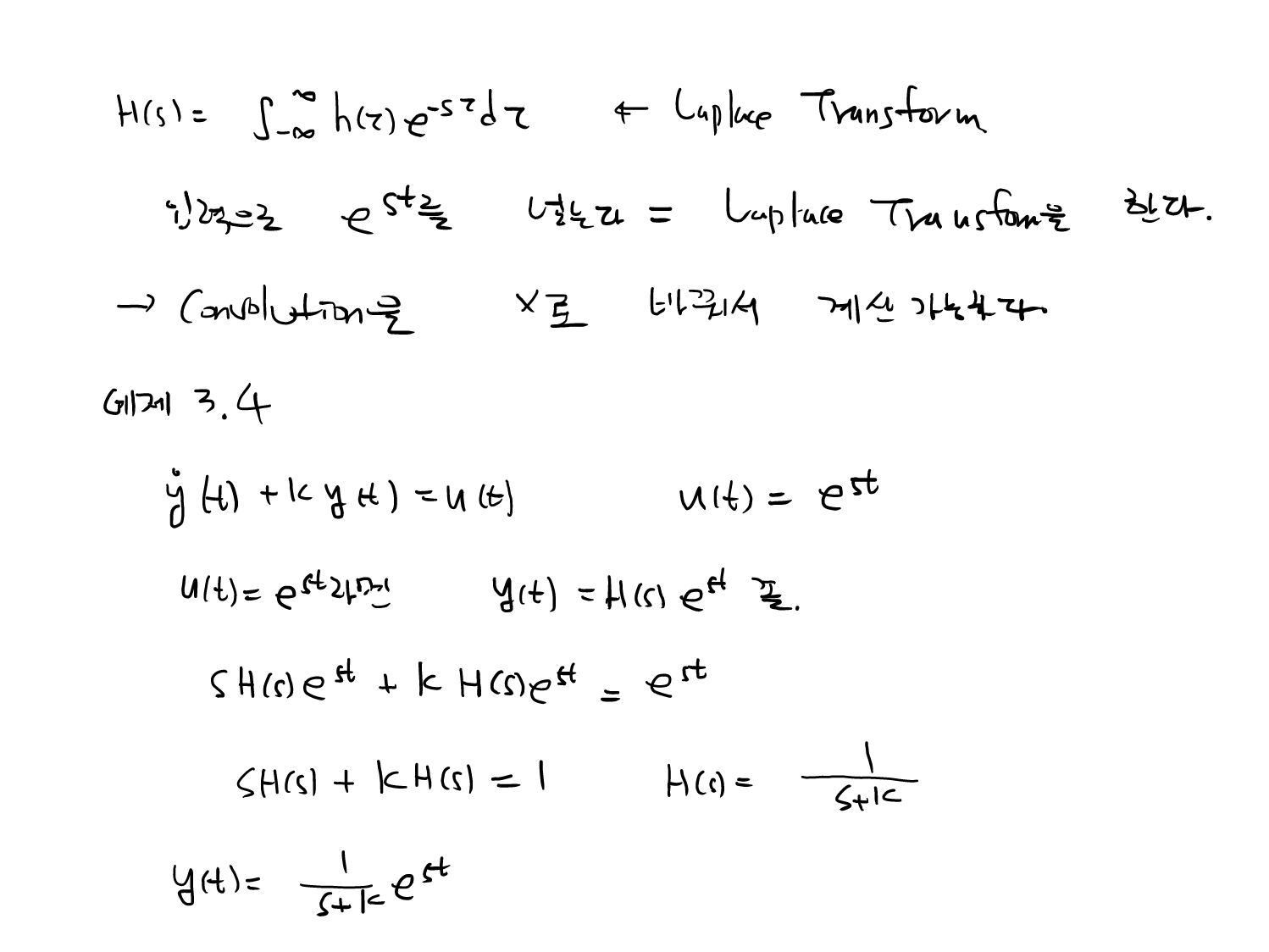

5. 미분방정식과의 관계

원문에서는 다음 1차 미분방정식을 예로 든다.

ẏ(t) + k y(t) = u(t)

입력을

u(t) = e^st

로 둔다.

e^st는 LTI System의 고유함수이므로 출력도 같은 형태라고 둘 수 있다.

y(t) = H(s)e^st

이를 미분하면

ẏ(t) = sH(s)e^st

원래 미분방정식에 대입하면

sH(s)e^st + kH(s)e^st = e^st

양변의 e^st를 제거하면

sH(s) + kH(s) = 1

H(s)(s+k) = 1

따라서

H(s) = 1 / (s+k)

이 시스템에 e^st를 입력했을 때 출력은

y(t) = [1 / (s+k)]e^st

미분방정식의 미분 연산이 s-domain에서는 s의 곱셈으로 바뀐다.

6. 왜 Laplace Transform을 사용하는가?

Time Domain

미분방정식

ẏ + ky = u

s-Domain

대수방정식

(s+k)H(s) = 1

Differential Equation → Laplace Transform → Algebraic Equation

시간영역에서는 미분방정식을 직접 풀어야 한다.

그러나 Laplace Transform을 사용하면 미분 연산을 s에 대한 대수 연산으로 바꿀 수 있다.

d/dt → s

Laplace Transform의 중요한 의미는 미분방정식을 대수방정식으로 변환하여 시스템 해석을 단순하게 만드는 것이다.

7. Convolution과 Laplace Transform의 관계

시간영역에서는 출력이 convolution으로 표현된다.

y(t) = h(t) * x(t)

Laplace Transform을 적용하면 convolution은 단순한 곱셈으로 바뀐다.

Y(s) = H(s)X(s)

Time Domain
h(t) * x(t)

↓ Laplace Transform ↓

s-Domain
H(s)X(s)

시간영역의 복잡한 Convolution이 s-domain에서는 단순한 곱셈이 된다.

8. 핵심 기억 문장

LTI System에 e^st를 입력하면 출력은 H(s)e^st가 된다.
e^st는 시스템을 통과해도 형태가 유지되므로 LTI System의 고유함수이다.
H(s)는 impulse response h(t)의 Laplace Transform이다.
H(s) = ∫h(t)e^-stdt 이다.
시간영역의 impulse response h(t)는 s-domain에서 Transfer Function H(s)로 표현된다.
미분 연산은 s-domain에서 s의 곱셈으로 바뀐다.
시간영역의 Convolution은 s-domain에서 곱셈으로 바뀐다.

9. 최종 암기 구조

LTI System
↓
Impulse Response
h(t)
↓
e^st 입력
↓
Convolution
∫h(τ)e^s(t-τ)dτ
↓
e^st 분리
↓
e^st ∫h(τ)e^-sτdτ
↓
Laplace Transform
H(s) = ∫h(τ)e^-sτdτ
↓
Output
y(t) = H(s)e^st
↓
Transfer Function
H(s)

한 문장 정리

LTI System에 e^st를 입력하면 출력은 같은 형태의 e^st에 시스템 특성을 나타내는 H(s)가 곱해진 H(s)e^st가 되며, 이 H(s)는 impulse response h(t)의 Laplace Transform이다. 따라서 Laplace Transform은 시간영역의 시스템 동특성을 s-domain의 대수적인 Transfer Function으로 표현하는 방법이다.
