Ratio Control
Ratio Control · Wild Variable · Controlled Variable · Flow Ratio
1. 비율제어 개념
한 개의 변수를 기준으로 제어하면서, 관계가 있는 두 변수의 비율을 일정하게 유지하는 제어이다.
Controlled Variable
=
Ratio
×
Wild Variable
Q2
=
R
×
Q1
두 변수 중 한 변수를 직접 조작하지 않고 기준값으로 사용하고,
다른 변수를 조절하여 두 변수의 비율을 유지한다.
2. Ratio Control 구성
Wild Variable
────────────────[ FT ]──────────────────────────────┐
│ │
│ PV │
▼ │
[ Ratio Station ] │
│ │
│ SP │
▼ │
[ FIC ] │
│ Output │
▼ │
[ Control Valve ] │
│ │
Controlled Flow ────[ FT ]─────────────────────────┤
│
▼
[ Mixer ]
│
▼
Plant
3. 제어 신호 관계
기준이 되는 유량을 FT로 측정한다.
Qwild
=
FT Output
측정한 유량에 원하는 비율을 곱하여 FIC의 Set Point를 만든다.
SP
=
Ratio
×
Qwild
FIC는 다른 유량의 측정값 PV와 계산된 SP를 비교하여 Control Valve를 조작한다.
Error
=
SP – PV
FIC Output
→
Control Valve
4. Wild Variable / Control Variable
| 구분 | 이미지 내용 |
|---|---|
| Wild Variable | 기준이 되는 변수. 직접 제어하지 않고 측정값을 비율 계산에 사용 |
| Controlled Variable | Wild Variable에 설정된 비율을 곱한 값에 따라 제어 |
| Ratio | 두 변수 사이에서 유지해야 하는 비율 |

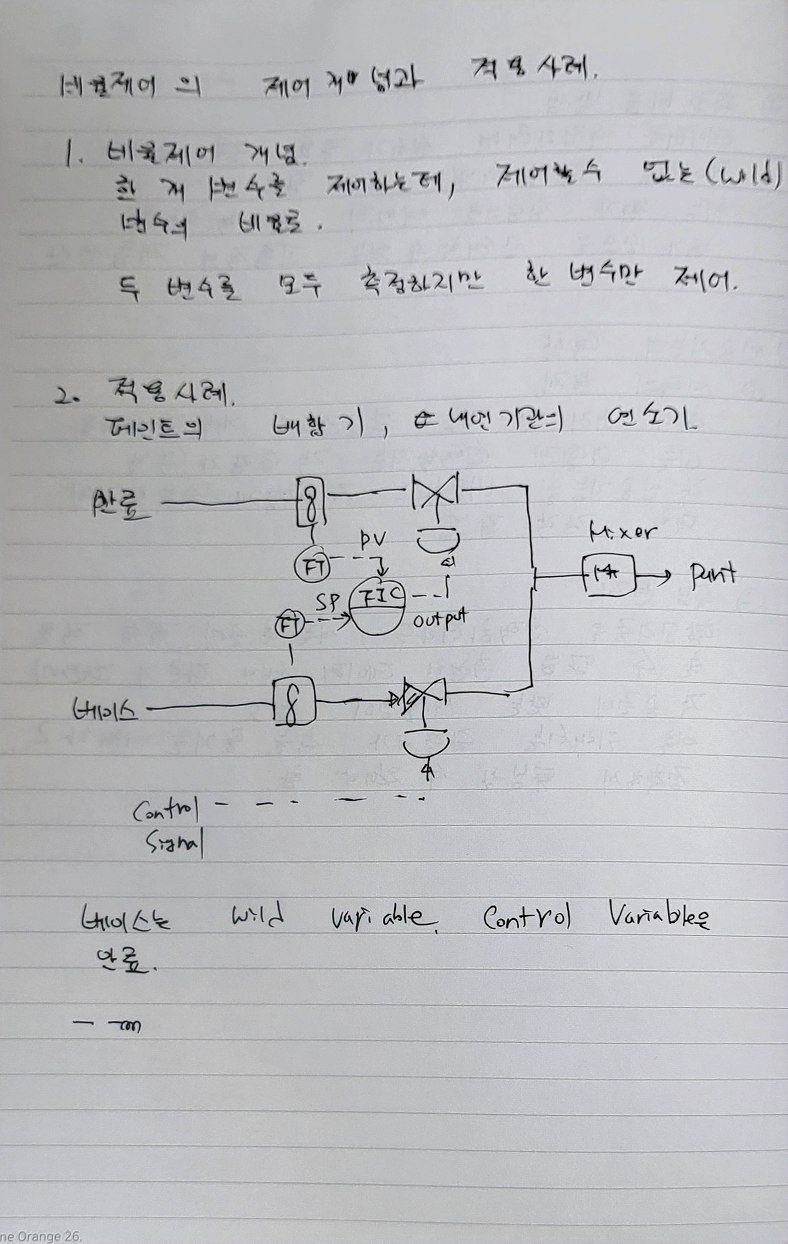

5. 이미지의 적용 구성
Main / Wild Flow
────────[ FT ]───────────────────────────────┐
│ │
│ │
└───► Ratio ───► SP │
│ │
▼ │
[ FIC ] │
▲ │
│ PV │
Base Flow ─────[ FT ]────────┘ │
│ │
└──────► [ Control Valve ] ───────────┤
│
▼
[ Mixer ]
│
▼
Plant
기준 유량이 변하면 그 변화에 비례하여
다른 유량의 Set Point도 함께 변한다.
따라서 두 유량의 비율을 일정하게 유지할 수 있다.
6. 이미지 핵심 관계
| 항목 | 관계 |
|---|---|
| Wild Flow | 기준 유량 |
| Ratio 설정 | R |
| FIC Set Point | SP = R × Wild Flow |
| Controlled Flow | FIC가 Control Valve를 조작하여 비율 유지 |
| 최종 목적 | 두 유량의 일정한 비율 유지 |
