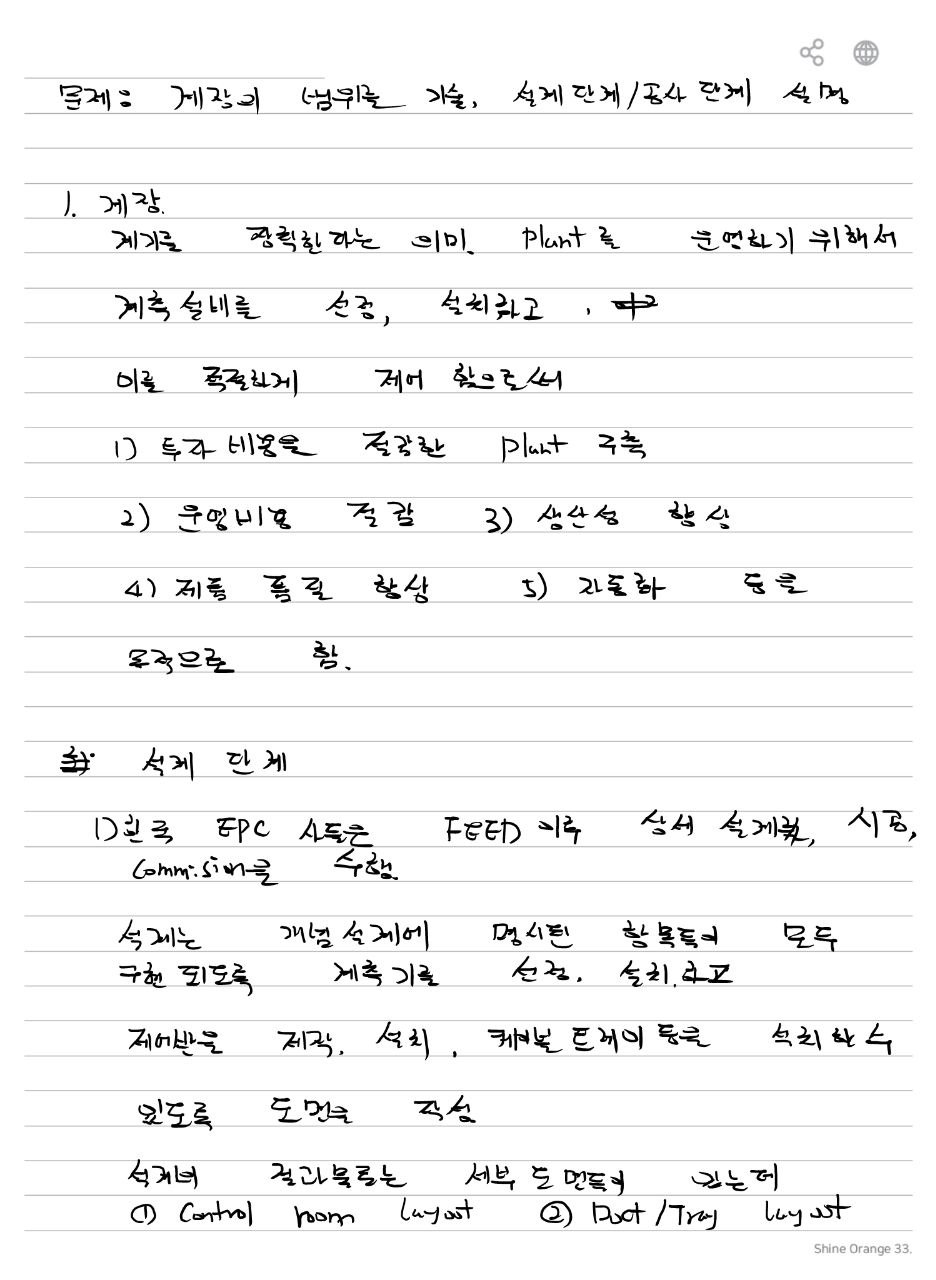

계장은 Instrumentation으로, Plant를 운전하기 위해 필요한 계측설비를 선정하고 설치하며 제어하는 범위를 포함한다.

NeoStudio 필기에서는 물리량을 수치로 표현하기 위해 정확도와 정밀도가 높은 계기를 사용하는 것으로 정리한다.

일반 이미지와 NeoStudio 필기에서는 계장의 목적을 다음과 같이 기록한다.

1. 투자비용을 줄일 수 있는 Plant 구축
2. 운영비용 절감
3. 생산성 향상
4. 제품 품질 향상
5. 자동화 운전
6. PID 등의 제어기를 이용한 자동제어
7. 환경 관련 기준 및 규제 충족

필기에서는 계장 업무를 크게 설계 단계와 시공 단계로 구분한다.

      계장
       │
       ├───────────────┐
       │               │
       ▼               ▼
    설계 단계        시공 단계
       │               │
       ▼               ▼
    시스템 설계      도면 현실화
    상세 설계        현장 설치
    도면 작성        Cable 시공
    구매/견적        검사·수정


일반 이미지에서는 EPC 회사가 FEED 이후 상세설계, 시공 및 Commissioning을 수행하는 것으로 기록한다.

      FEED
        │
        ▼
      상세설계
        │
        ▼
       구매
        │
        ▼
       시공
        │
        ▼
    Commissioning


NeoStudio PDF에서는 계장 시스템 설계를 다음 내용으로 정리한다.

1. 계측설비를 바탕으로 P&ID를 상세하게 작성한다.
2. 제어기를 어떤 방법으로 제어할 것인지 결정한다.
3. 이중화 시스템 등을 시스템 설계에 반영한다.

      Process Requirement
             │
             ▼
           P&ID
             │
             ▼
      Control Method
             │
             ▼
      Redundancy Design
             │
             ▼
      Detailed Engineering


상세설계에서는 기본설계자의 의도가 충분히 반영되도록 실제 설치에 필요한 내용을 구체화한다.

1. 기본 시스템 설계자의 의도가 충분히 반영되도록 한다.
2. 환경 법규와 안전 법규를 준수한다.
3. 다음 단계인 시공이 쉽도록 설계한다.
4. 견적 및 구매물품의 산정이 쉽게 가능하도록 한다.
5. 각종 상세도면을 작성한다.
6. 다른 분야와의 협업이 가능하도록 도면에 충분한 정보를 반영한다.

일반 이미지에서는 기본설계에 명시된 항목을 구현하기 위해 다음 작업을 수행한다고 기록한다.

• 계측기기 선정
• 계측기기 설치방법 결정
• 제어반 선정 및 설치계획
• Cable Tray 설치계획
• Cable 및 Wiring 계획
• 공사에 필요한 상세도면 작성

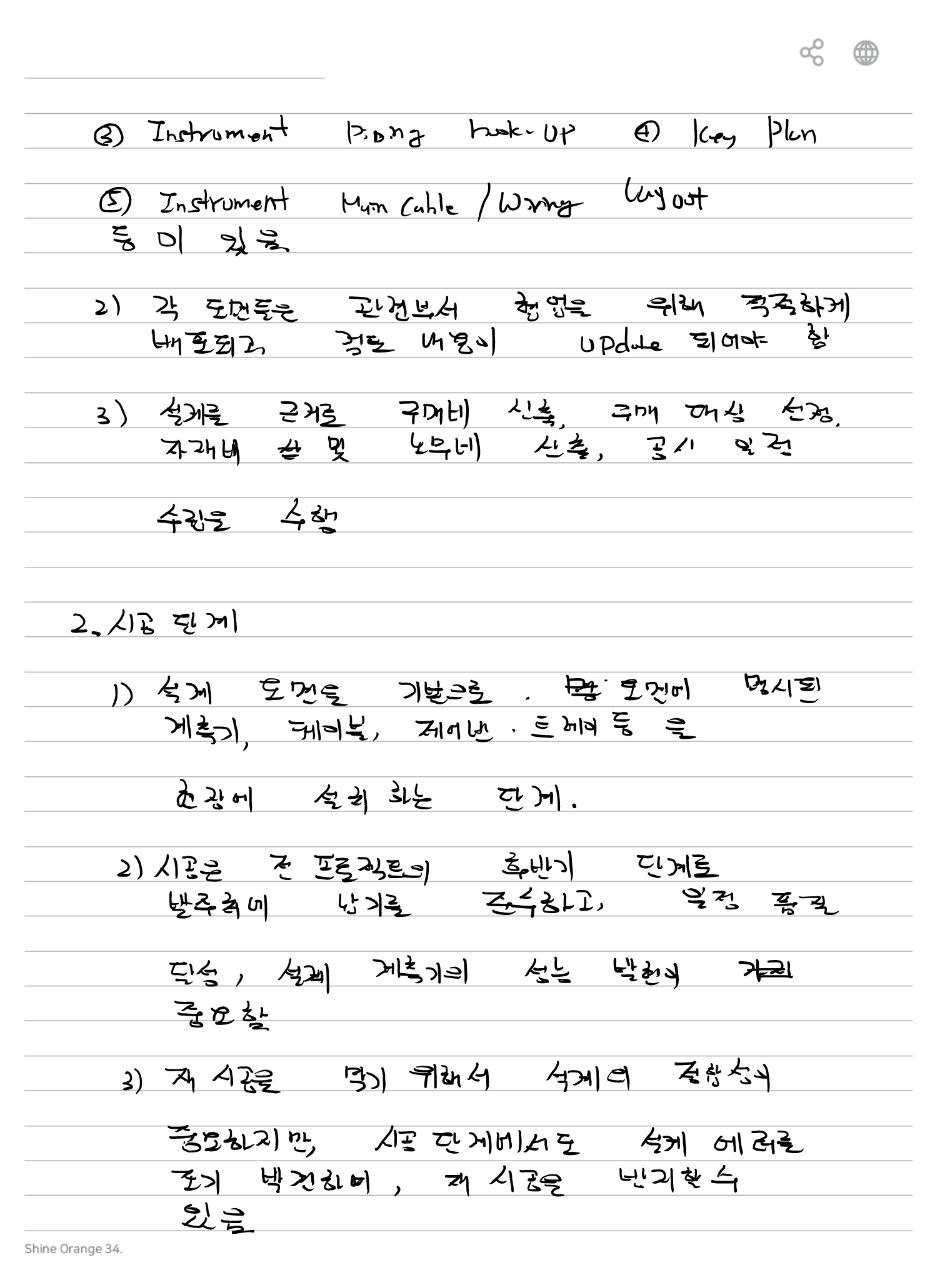

이미지와 NeoStudio PDF에서 확인되는 상세설계 도면은 다음과 같다.

일반 이미지에서는 설계도면을 공사에서 활용할 수 있도록 꼼꼼하게 작성하고 배포해야 한다고 기록한다.

또한 공사 결과에 따라 도면 내용을 Update해야 한다.

설계를 근거로 구매 및 공사비를 산정한다.

• 구매비 산출
• 구매 대상 선정
• 자재비 산출
• 노무비 산출
• 공사 견적 수행

시공 단계는 설계 단계에서 작성된 도면을 기반으로 실제 설비를 현장에 설치하는 과정이다.

일반 이미지에서는 다음 설비의 설치를 기록한다.

• 계측기
• Cabinet
• 제어반
• Cable Tray
• Cable

필기에서는 시공을 프로젝트 후반부의 중요한 단계로 정리한다.

1. 발주처에 납기를 준수해야 한다.
2. 일정 수준 이상의 품질을 확보해야 한다.
3. 설계에서 계획한 성능이 실제 현장에서 발휘되어야 한다.

NeoStudio PDF에서는 정확한 시공을 통해 설계도면의 내용을 모두 구현해야 한다고 기록한다.

따라서 설계 단계의 충분한 검토와 시공 단계의 정확한 작업이 모두 중요하다.

NeoStudio 필기에서는 Cable 시공 시 서로 간 간섭이 발생하지 않도록 구성해야 한다고 기록한다.

      Cable A ──────────────────

              충분한 분리

      Cable B ──────────────────


필기에서는 시공 단계에서도 설계도면의 오류를 발견할 수 있다고 기록한다.

      설계도면
         │
         ▼
       시공
         │
         ├── 정상 ─────► 계속 시공
         │
         └── 오류 발견
                │
                ▼
             Feedback
                │
                ▼
           도면 수정 / Update


      기본 요구사항
           │
           ▼
      시스템 설계
           │
           ▼
      상세 계장설계
           │
           ├── 계기 선정
           ├── 제어방법
           ├── 이중화
           ├── Layout
           ├── Cable / Tray
           └── Hook-Up / Wiring
           │
           ▼
       구매 · 견적
           │
           ▼
         시공
           │
           ├── 현장 설치
           ├── Cabling
           ├── 품질 확보
           └── 설계오류 Feedback
           │
           ▼
      Commissioning
