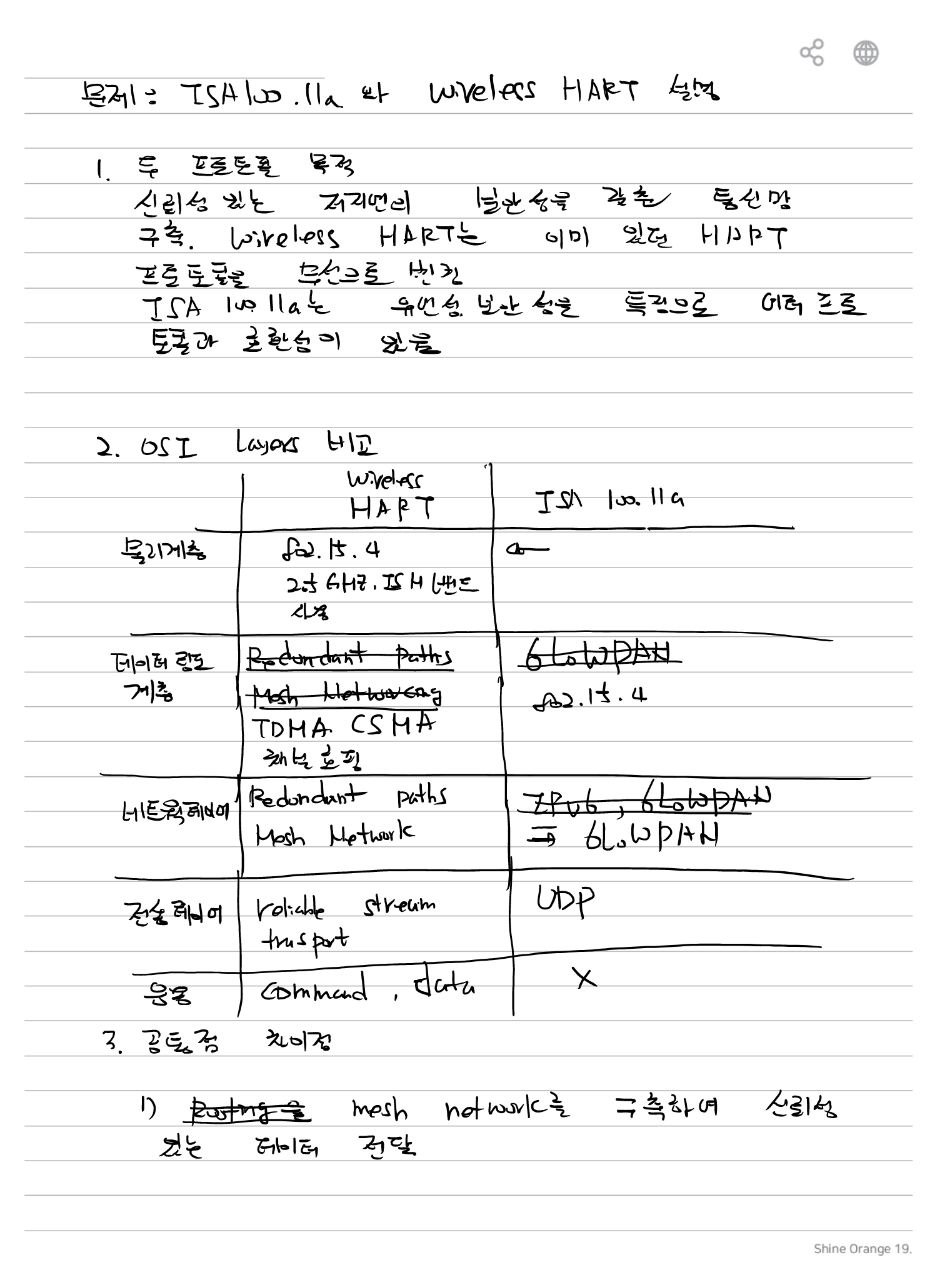

무선 프로세스 감시에 적용되는 WirelessHART(IEC 62591)와 ISA 100.11a 기술표준에 대하여 설명하시오.

답안지 다시 작성

기존 답안지

white-paper-a-comparison-of-wirelesshart-isa100-11a-en-42598다운로드

https://blog.naver.com/liber10/220193357622

WirelessHART vs. ISA100.11a — What’s the Difference Control Global다운로드
iot_protocols_you_need_to_know_isa100.11a다운로드
Energy Efficient Graph Setup in ISA100.11a다운로드
AnalysisOfWirelessIndustrialAutomationStandards_isa100a_wirelessHART다운로드
092-102_강호용_192호다운로드
An-Adaptive-GTS-Allocation-Scheme-to-Increase-Bandwidth-Utilization-in-IEEE-802.15.4다운로드

**WirelessHART(IEC 62591)**는 산업용 네트워크를 위한 무선 통신 네트워크 및 통신 프로필을 명세화한 국제 표준입니다1. 이 표준은 기존의 HART 통신 프로토콜을 기반으로 하며, 무선 통신을 가능하게 하는 추가적인 네트워크를 제공합니다21. WirelessHART는 현장 계측기의 관리와 유지보수를 효율적으로 수행할 수 있도록 돕는 역할을 합니다23.

ISA 100.11a는 무선 네트워킹 기술 표준으로, 국제 자동화 협회(ISA)에 의해 개발되었습니다4. 이 표준은 공정 자동화(Process Automation), 공장 자동화(Factory Automation), RFID 등에 적용 가능합니다5. ISA 100.11a는 유연성, 다양한 애플리케이션 지원, 높은 신뢰성, 통합 보안성 등을 핵심 설계 기준으로 삼고 있습니다5.

두 표준 모두 IEEE 802.15.4 무선 기술을 사용하며, 높은 신뢰성과 보안성을 가지고 있습니다5. 또한, 두 표준은 각각의 특성에 따라 다양한 산업 현장에서 무선 모니터링 시스템의 구축에 활용될 수 있습니다235.

WirelessHART와 ISA 100.11a는 모두 IEEE 802.15.4 무선 기술을 사용하는 무선 센서 네트워크 프로토콜 표준입니다1. 그러나 두 표준은 구조적으로 몇 가지 차이점을 가지고 있습니다1:

  1. 디바이스 타입 고려: WirelessHART는 HART 통신 프로토콜을 기반으로 하여 디바이스 타입을 고려하여 HART를 확장하였습니다1. 반면에, ISA100.11a는 역할 개념을 채용하여 다양한 조합으로 적용될 수 있도록 설계되었습니다1.
  2. 네트워크 구조: WirelessHART는 Access Point를 사용하는 반면, ISA100.11a는 서브넷 브리징(bridging) 용도의 Backbone 라우터 기능을 가지고 있습니다1. 이로 인해 ISA100.11a는 상당히 큰 규모의 무선 네트워크까지 수용이 가능하며, 주소 지정(addressing)을 IPv6로 하기 때문에 실질적으로 주소 제한이 없습니다1.
  3. 분할 단편화 및 재조립: 분할 단편화(fragmentation) 및 재조립(reassembly)은, ISA100.11a에서는 네트워크 레이어에서, WirelessHART는 어플리케이션 레이어 단계에서 수행됩니다1.

이러한 차이점들은 각 표준이 적용되는 환경과 요구사항에 따라 선택의 기준이 될 수 있습니다1.

“`html

WirelessHART, ISA100.11a

Industrial Wireless Network · Mesh Network · IEEE 802.15.4 · TDMA · Channel Hopping

1. 개요

무선으로 현장 Sensor를 연결하여 공정 감시 및 계측에 사용하는 산업용 무선 통신 프로토콜이다.

필기에서는 기존 HART에서 발전한 WirelessHART와 유연성(Flexibility)을 중심으로 한 ISA100.11a를 비교한다.

WirelessHART와 ISA100.11a는 산업용 무선 Sensor Network를 위한 프로토콜이다.

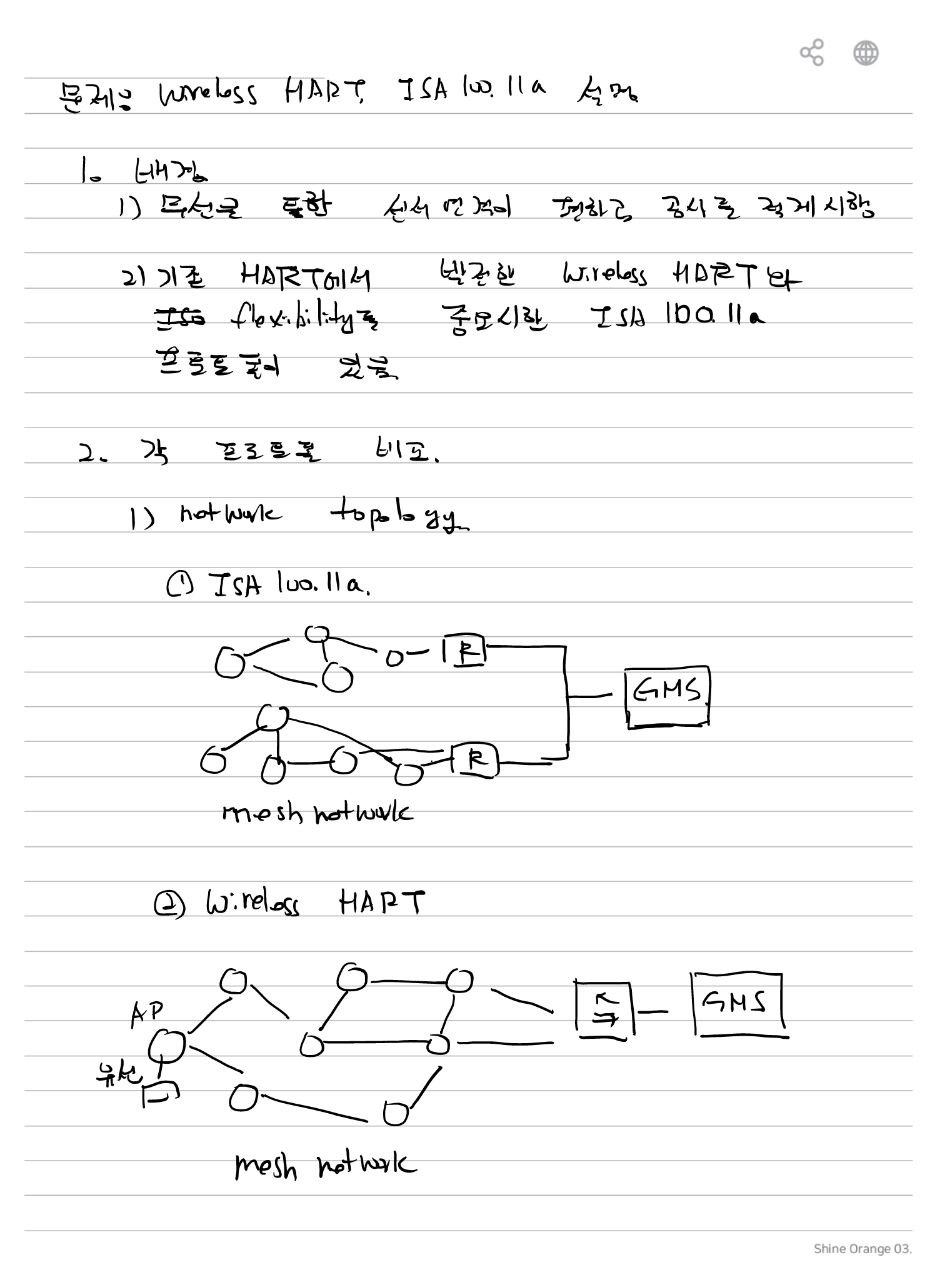

2. ISA100.11a Network Topology

이미지에서는 여러 Field Device가 Mesh Network를 형성하고 Router를 통해 상위 시스템으로 연결된다.

       Field Device          Field Device
            ●───────●────────────●
             \     /              \
              \   /                \
               ●────●───────────────[ R ]
              /      \
             ●        ●
                      │
                      │
                    [ R ]
                      │
                      ├──────────────► [ GMS ]
                      │
             ●────●───┘
              \  /
               ●

          Mesh Network
ISA100.11a는 Field Device와 Router를 이용한 Mesh Network 구조로 기록되어 있다.

3. WirelessHART Network Topology

WirelessHART 역시 Field Device들이 Mesh Network를 구성한다.

상위 Network와의 연결에는 Access Point와 Gateway가 사용된다.

      Field Device
           ●──────●──────●
          / \      \    /
         ●   ●──────●──●
          \           /
           ●─────────●
           │
          [ AP ]
           │
           ▼
      [ Gateway ]
           │
           ▼
         [ GMS ]

      Mesh Network
AP = Access Point
WirelessHART : Mesh Network → Access Point → Gateway → 상위 시스템

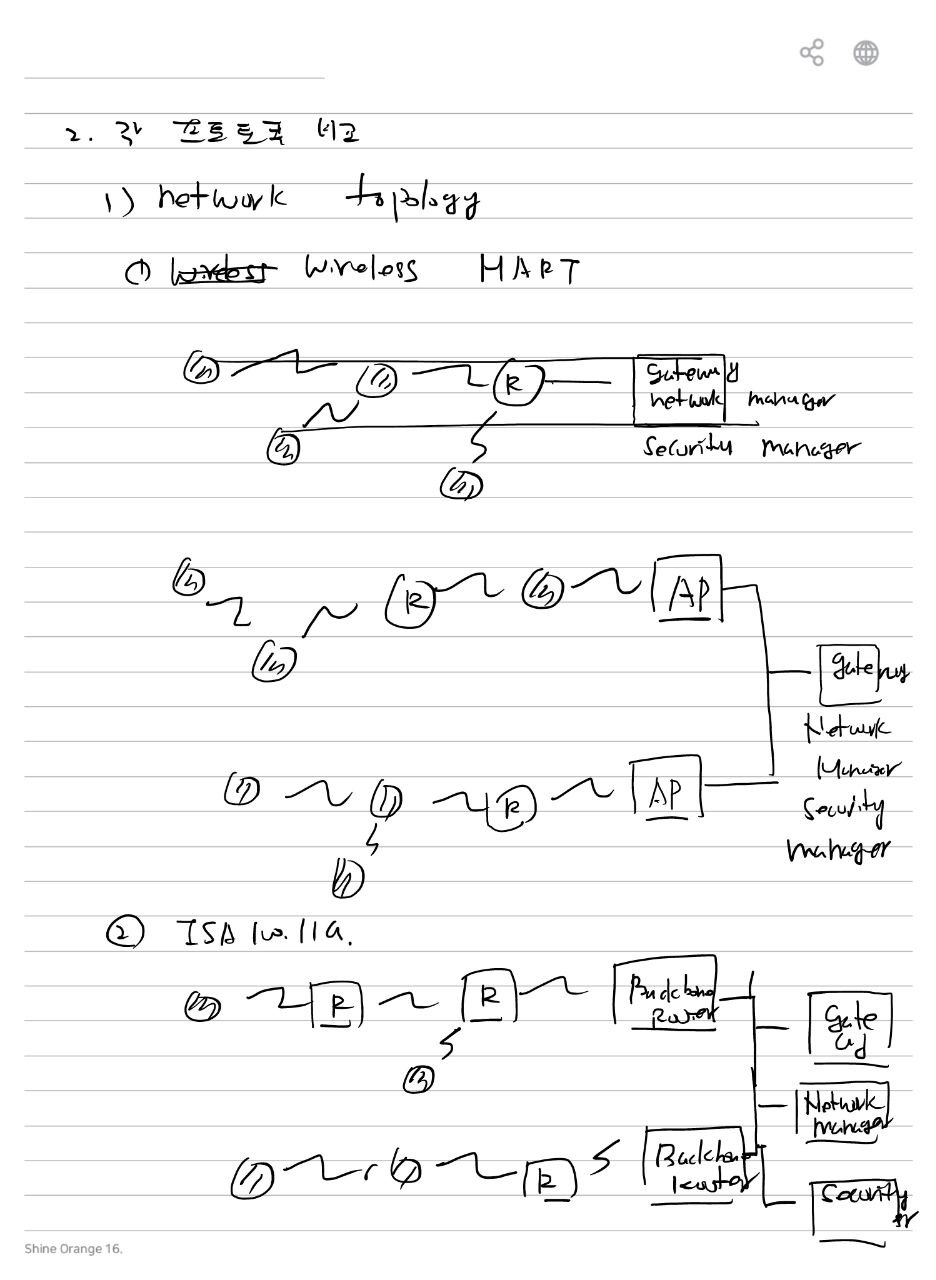

4. WirelessHART Network Management

이미지에서는 Field Device가 여러 경로를 통해 Access Point와 연결되는 구조를 나타낸다.

       ●~~~~●~~~~[ R ]────────┐
        \   /                  │
         ●                     ▼
                          ┌───────────────┐
       ●~~~~●~~~~[ R ]──► │ System /      │
          \                │ Network       │
           [ AP ]────────► │ Manager       │
                           │ Security      │
       ●~~~~●~~~~[ R ]──► │ Manager       │
           \               └───────────────┘
            [ AP ]

상위에는 이미지에서 다음 기능이 표시되어 있다.

  • Gateway
  • Network Manager
  • Security Manager

5. ISA100.11a Network Management

ISA100.11a에서는 Field Network를 Backbone Router와 연결한다.

       ●~~~~[ R ]~~~~[ R ]────► [ Backbone Router ] ──┐
                                                       │
                                                       ├──► [ Gateway ]
       ●~~~~●~~~~[ R ]────────► [ Backbone Router ] ──┤
                                                       ├──► [ Network Manager ]
                                                       │
                                                       └──► [ Security Manager ]
ISA100.11a : Mesh Network → Backbone Router → Gateway / Network Manager / Security Manager

6. OSI Stack — 공통 Physical / Data Link

이미지에서는 두 프로토콜 모두 Physical Layer에서 IEEE 802.15.4를 사용한다.

IEEE 802.15.4 = 2.4 GHz

Data Link Layer에서는 TDMA와 Channel Hopping이 기록되어 있다.

Data Link → TDMA + Channel Hopping
공통 기반 : IEEE 802.15.4 + TDMA + Channel Hopping

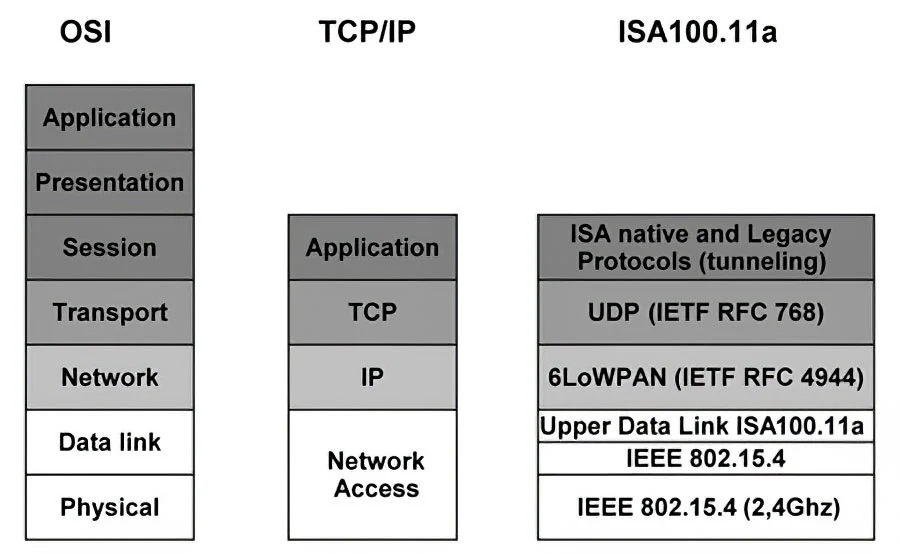

7. ISA100.11a Protocol Stack

      ┌──────────────────────────────────────┐
      │ ISA Native / Legacy Protocols        │
      │ Tunneling                            │
      ├──────────────────────────────────────┤
      │ UDP                                  │
      ├──────────────────────────────────────┤
      │ 6LoWPAN / IPv6                       │
      ├──────────────────────────────────────┤
      │ Upper Data Link ISA100.11a           │
      ├──────────────────────────────────────┤
      │ IEEE 802.15.4                        │
      ├──────────────────────────────────────┤
      │ IEEE 802.15.4 2.4 GHz                │
      └──────────────────────────────────────┘
Layer ISA100.11a 이미지 내용
Application / Session ISA Native, Legacy Protocol Tunneling
Transport UDP
Network 6LoWPAN / IPv6
Data Link ISA100.11a Upper Data Link + IEEE 802.15.4
Physical IEEE 802.15.4, 2.4 GHz

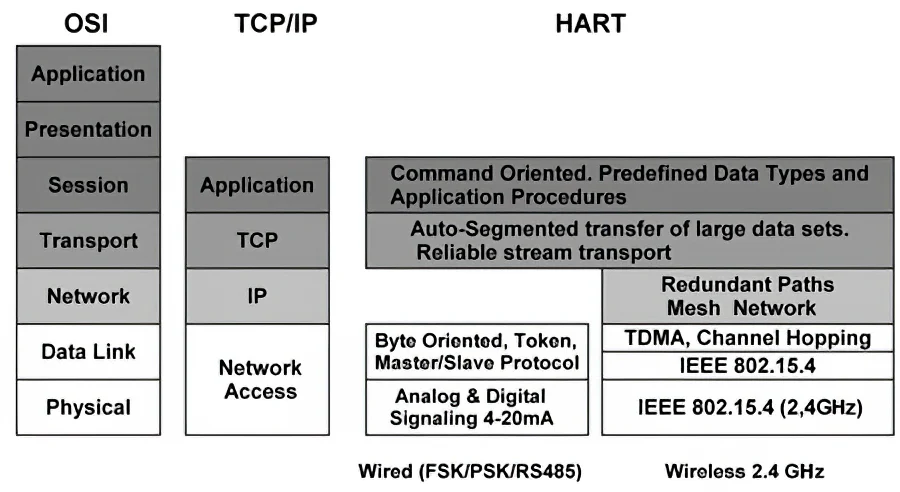

8. WirelessHART Protocol Stack

참고 이미지에서는 기존 Wired HART와 WirelessHART를 함께 나타낸다.

      Application
      ┌─────────────────────────────────────┐
      │ Command Oriented                    │
      │ Predefined Data Types               │
      └─────────────────────────────────────┘

      Transport
      ┌─────────────────────────────────────┐
      │ Auto-Segmented Transfer             │
      │ Reliable Stream Transport           │
      └─────────────────────────────────────┘

      Network
      ┌─────────────────────────────────────┐
      │ Redundant Paths                     │
      │ Mesh Network                        │
      └─────────────────────────────────────┘

      Data Link
      ┌─────────────────────────────────────┐
      │ TDMA                                │
      │ Channel Hopping                     │
      │ IEEE 802.15.4                       │
      └─────────────────────────────────────┘

      Physical
      ┌─────────────────────────────────────┐
      │ IEEE 802.15.4                       │
      │ 2.4 GHz                             │
      └─────────────────────────────────────┘

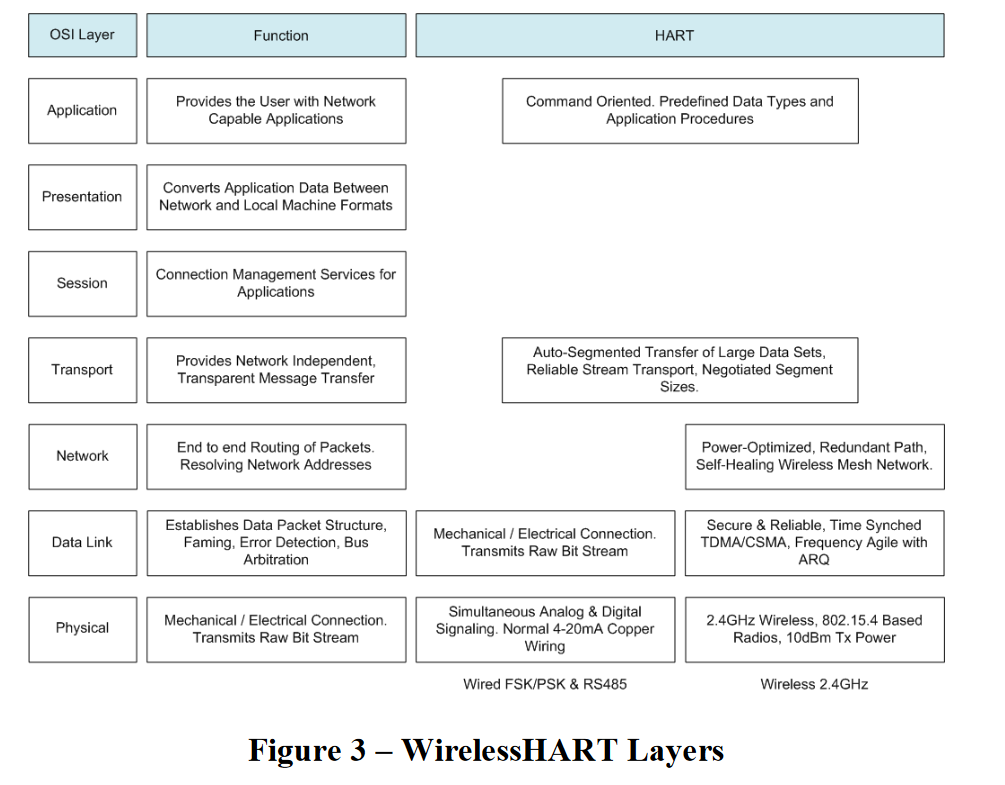

9. 기존 HART와 WirelessHART

이미지에는 기존 Wired HART의 Physical / Data Link 구조와 WirelessHART가 함께 비교되어 있다.

Wired HART

4–20 mA + Digital Signaling

이미지에는 FSK / PSK / RS485 등의 유선 신호 방식이 함께 표시되어 있다.

WirelessHART

IEEE 802.15.4 + Mesh
TDMA + Channel Hopping

10. WirelessHART와 ISA100.11a OSI 비교

Layer WirelessHART ISA100.11a
Application HART Command / Data ISA Native / Legacy Protocol Tunneling
Transport Reliable Stream / Transport UDP
Network Mesh Network / Redundant Path 6LoWPAN / IPv6
Data Link TDMA / Channel Hopping IEEE 802.15.4 + ISA100.11a Upper Data Link
Physical IEEE 802.15.4, 2.4 GHz IEEE 802.15.4, 2.4 GHz

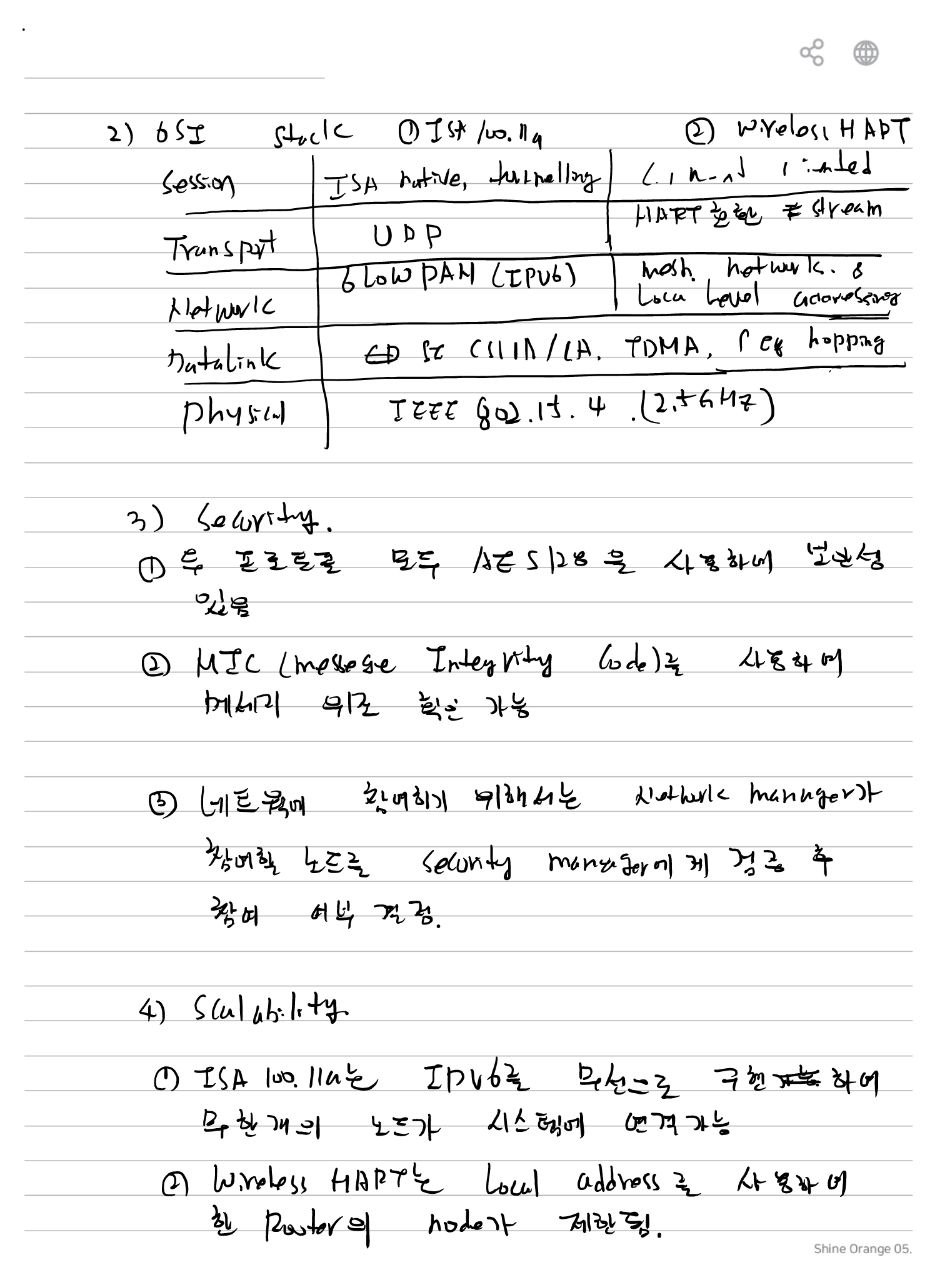

11. Security

필기에서는 두 프로토콜 모두 AES-128을 이용한다고 기록한다.

Security → AES-128

Message Integrity Code도 함께 사용하여 Message 위·변조를 확인하는 것으로 기록되어 있다.

MIC = Message Integrity Code

Network 가입 시에는 Network Manager가 참여하고, Security Manager와 연결하여 인증 과정을 수행하는 구조로 정리되어 있다.

      New Device
          │
          ▼
      Network Manager
          │
          ▼
      Security Manager
          │
          ▼
      Authentication
          │
          ▼
      Network Join

12. Scalability

필기에서는 ISA100.11a가 IPv6를 기반으로 구성되어 많은 수의 Node를 연결할 수 있다고 기록한다.

ISA100.11a → IPv6 → Large Address Space

반면 WirelessHART는 Local Address를 사용하고 한 Router의 Node 수가 제한된다고 기록되어 있다.

필기에서는 확장성 측면에서 ISA100.11a의 IPv6 구조를 장점으로 정리한다.

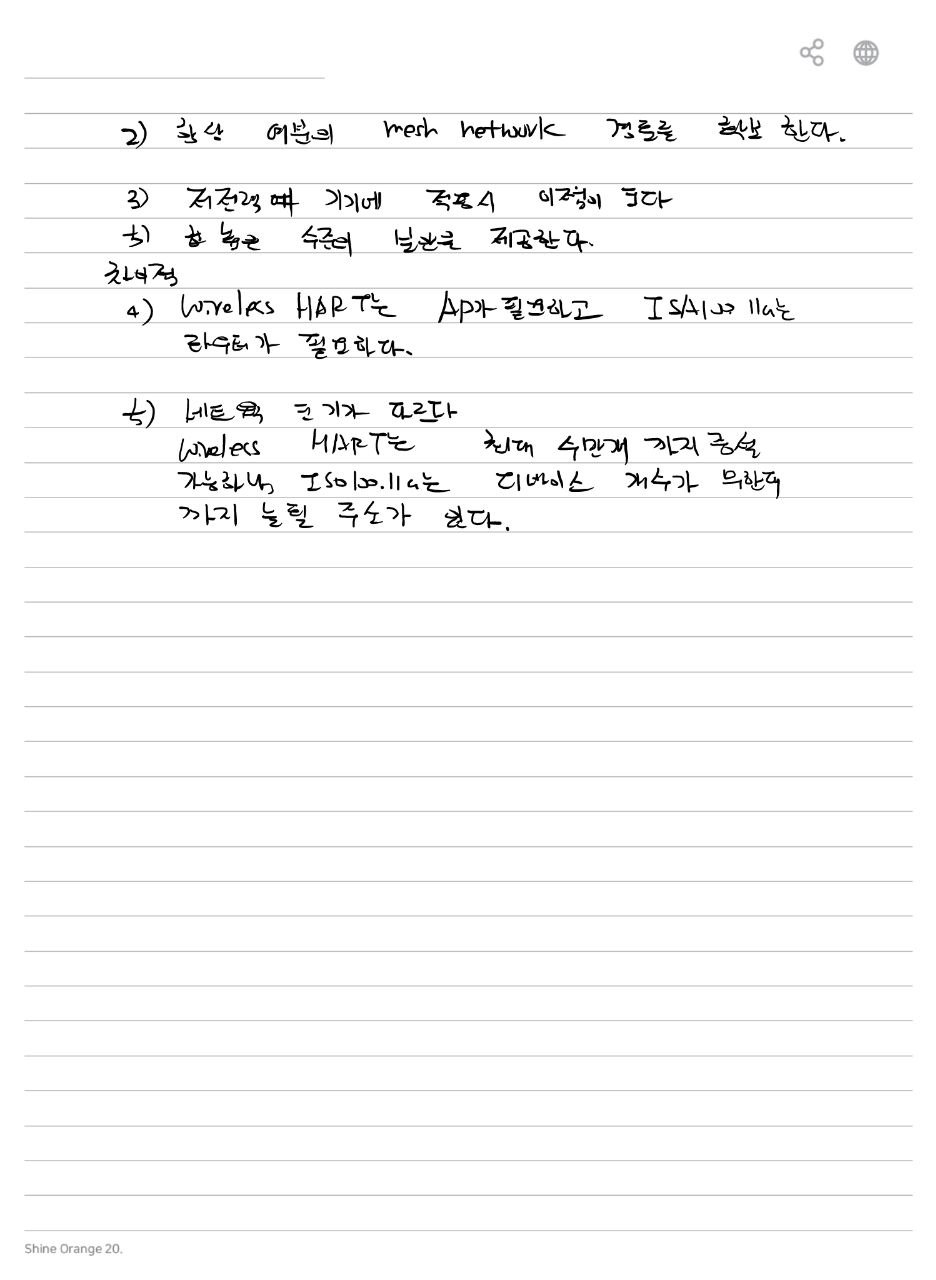

13. 공통점

  1. Mesh Network를 구축하여 신뢰성 있는 데이터 전송
  2. 복수 경로를 이용하여 통신 경로를 구성
  3. 저전력으로 기기에 적용
  4. 두 표준 모두 보안을 제공
  5. 산업용 Wireless Sensor Network에 적용

14. 차이점 — AP / Router

필기에서는 상위 Network 연결 방식의 차이를 다음과 같이 기록한다.

WirelessHART → Access Point
ISA100.11a → Backbone Router

15. 차이점 — Network Size

필기에서는 Network 크기에 관하여 다음과 같이 정리한다.

WirelessHART → Device 수 제한
ISA100.11a → 더 큰 Network 구성 가능

ISA100.11a는 IPv6와 Backbone Router를 이용하여 보다 큰 Network를 구성하는 방향으로 기록되어 있다.

16. 기존 답안의 특징

기존 필기 이미지에서는 WirelessHART와 ISA100.11a의 차이를 다음과 같이 기록한다.

  1. WirelessHART는 기존 HART 기반의 신뢰성 높은 통신을 강조
  2. ISA100.11a는 유연성 높은 통신을 특징으로 기록
  3. Mesh Network를 이용하여 통신 신뢰성을 확보
  4. 저전력 Field Device 운용
  5. WirelessHART는 AP, ISA100.11a는 Router를 사용

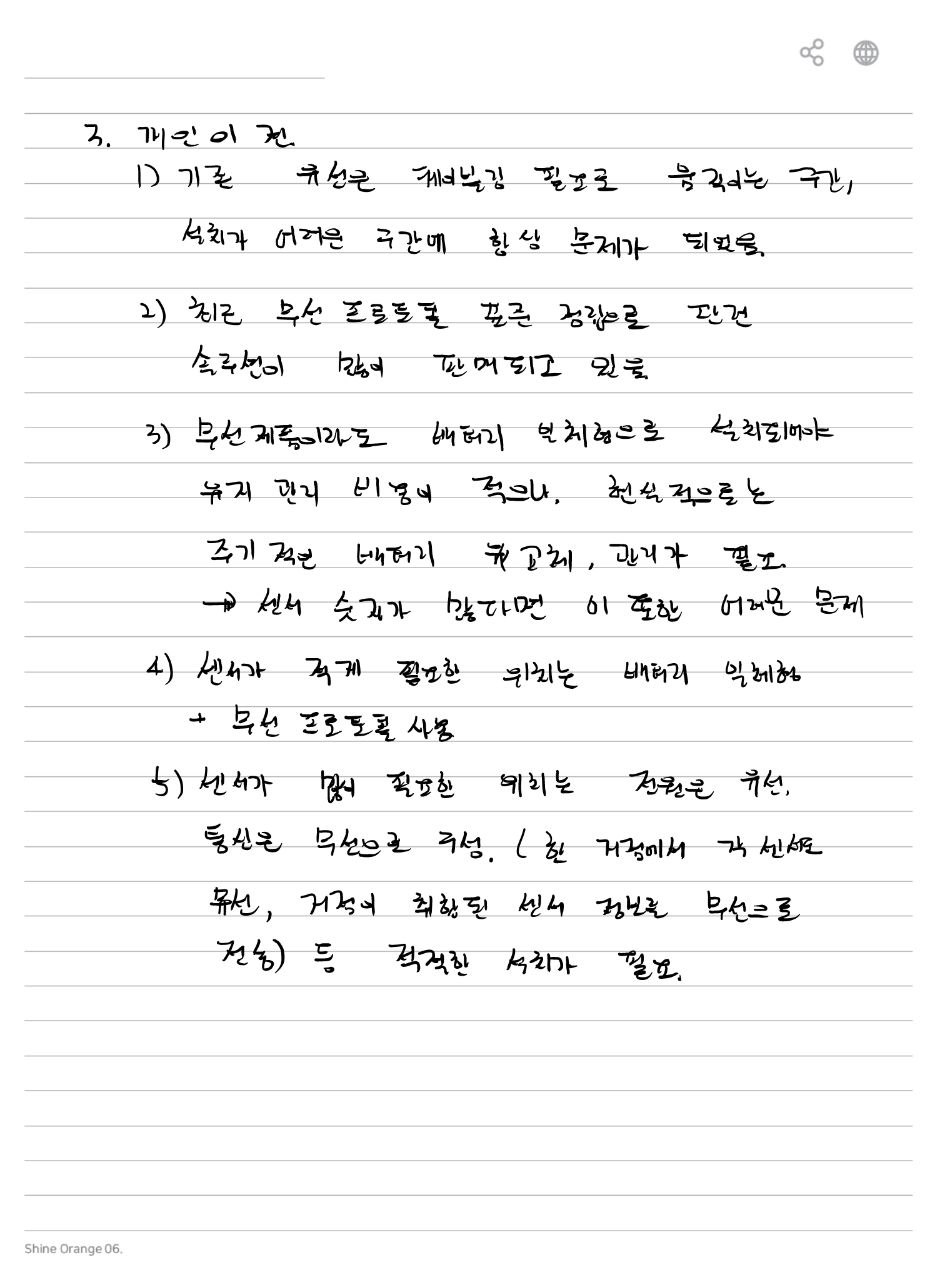

17. 기존 답안의 설치 관련 내용

기존 필기에는 Wireless Sensor 설치 시 고려해야 할 사항도 함께 기록되어 있다.

  1. 기존 유선 계측기는 설치가 어려운 장소에서 문제가 발생
  2. 무선 프로토콜 적용으로 이러한 설치 부담을 줄일 수 있음
  3. 무선계측기는 Battery 방식으로 설치할 수 있어 유지관리 측면의 장점이 있음
  4. Sensor가 적게 필요한 위치에서는 Battery 방식과 무선 프로토콜 사용 가능
  5. Sensor가 많이 필요한 위치에서는 전원은 유선으로 공급하고 통신은 무선으로 하는 등 설치 환경에 맞는 구성이 필요

18. 이미지 기준 핵심 비교

항목 WirelessHART ISA100.11a
기반 HART 확장 ISA 산업용 무선 구조
Topology Mesh Mesh
Physical IEEE 802.15.4 / 2.4 GHz IEEE 802.15.4 / 2.4 GHz
MAC TDMA / Channel Hopping TDMA / Channel Hopping
상위 연결 Access Point Backbone Router
Network Layer Mesh / Redundant Path 6LoWPAN / IPv6
Transport Reliable Stream Transport UDP
Security AES-128 / MIC AES-128 / MIC
Scalability Local Address 기반으로 기록 IPv6 기반 확장성 강조
이 HTML은 이미지에 기록된 내용을 기준으로 변환했다. 기존 답안과 다시 작성한 답안 사이에는 OSI Layer 표현과 일부 용어의 차이가 있으므로 임의로 하나의 표현으로 통합하지 않았다.
