Eigenvector, Eigenvalue

Postech 이승철 교수, Natural Response 02 참조

NeoStudio_20260415_221344_산업계측제어_기술사_16_001다운로드
Modal Canonical Form

https://blog.naver.com/siri0831/222241191918

state space 예제 풀이
“`html

Eigenvector · Eigenvalue

Eigenanalysis · Natural Response · Eigenvalue · Eigenvector · Diagonalization · Similarity Transform · Decoupling

1. Natural Response의 출발점

NeoStudio에서는 1차 미분방정식의 해에서 출발한다.

u̇ = a u

이 식의 해는

u(t) = C₀ eat

형태이다.

Scalar 1차 시스템의 자연응답이 지수함수 형태이므로, Vector 상태방정식도 같은 형태의 해를 가정한다.

2. Vector 상태방정식

Scalar u를 Vector로 확장하면 상태방정식은 다음과 같이 기록한다.

u̇ = A u

여기서 A는 Matrix이고, u는 Vector이다.

3. 지수함수 형태의 해 가정

NeoStudio에서는 Vector 해를 다음 형태로 가정한다.

u(t) = x eλt
  • x : Vector
  • λ : Scalar

4. Eigenvalue Problem 유도

가정한 해를 미분하면

u̇ = λ x eλt

한편 상태방정식으로부터

u̇ = A x eλt

이므로 공통 지수항을 제거하면

A x = λ x
Ax = λx를 만족하는 λ가 Eigenvalue, x가 Eigenvector이다.

5. Eigenvalue · Eigenvector

A x1 = λ1x1
A x2 = λ2x2
  • λ₁, λ₂ : Eigenvalues
  • x₁, x₂ : Eigenvectors

6. Eigenvector를 Matrix로 묶기

두 Eigenvector를 Column Vector로 나란히 배치한다.

S = [ x1   x2 ]

원본에서는 S를 Eigenvector Matrix로 기록한다.

7. Eigenvalue를 Diagonal Matrix로 묶기

각각의 Eigenvalue를 대각성분으로 배치한다.

D = [ λ1   0 ; 0   λ2 ]

일반 이미지에서는 이 행렬을 Λ로도 표시한다.

D ≡ Λ

8. AS = SD

두 Eigenvalue 관계를 동시에 쓰면

A [ x1   x2 ] = [ λ1x1   λ2x2 ]

그리고

[ λ1x1   λ2x2 ] = [ x1   x2 ] [ λ1   0 ; 0   λ2 ]

따라서

A S = S D

9. Similarity Transform · Diagonalization

AS = SD의 왼쪽에 S-1을 곱하면

S-1 A S = D

반대로 A를 표현하면

A = S D S-1
Eigenvector Matrix S를 이용하면 A를 Eigenvalue만 있는 Diagonal Matrix D로 변환할 수 있다.

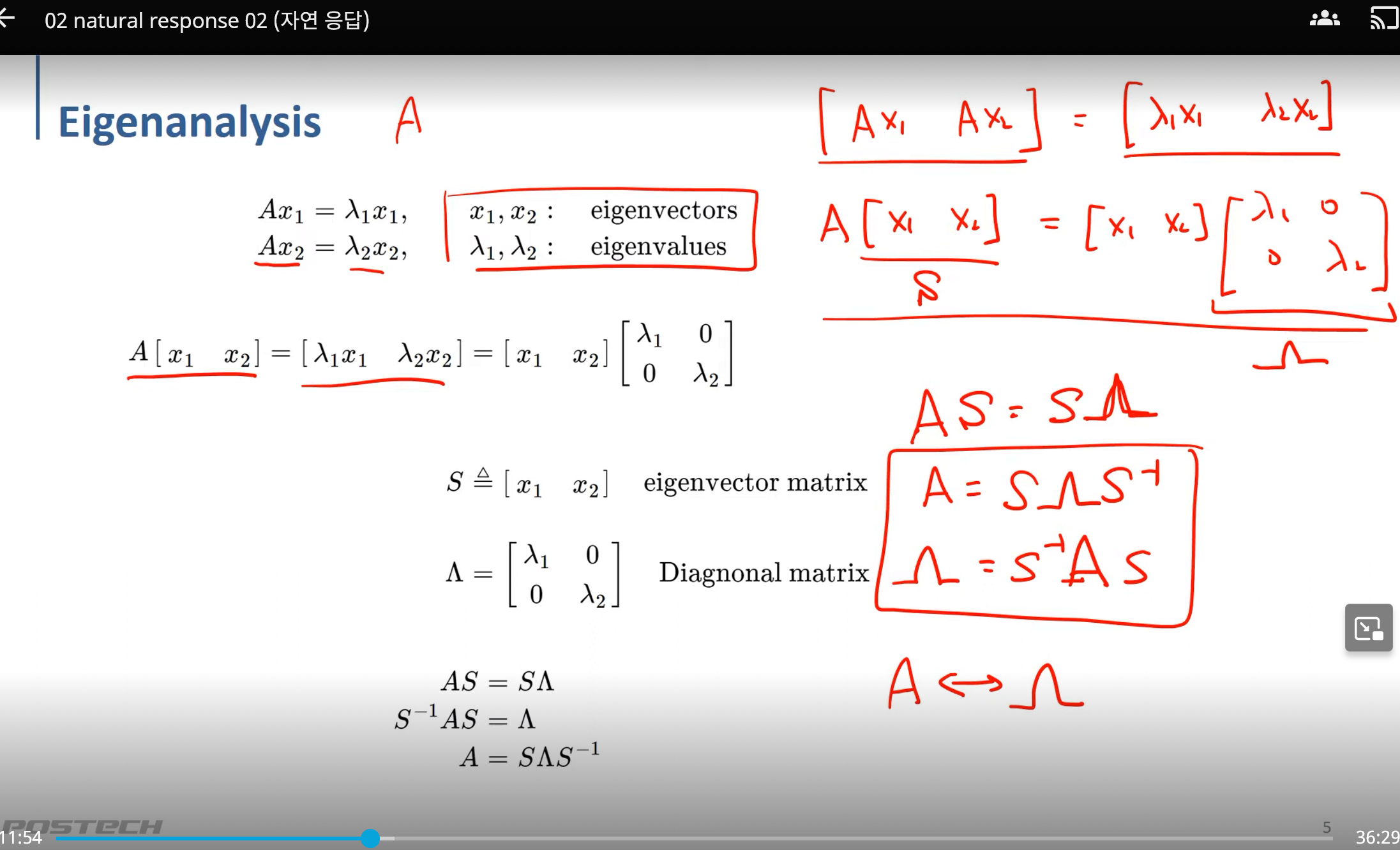

10. 일반 이미지의 Eigenanalysis 정리

강의 캡처 이미지에서도 같은 관계를 정리한다.

A x₁ = λ₁x₁
A x₂ = λ₂x₂
S = [x₁   x₂]
Λ = [ λ₁   0 ; 0   λ₂ ]
AS = SΛ
Λ = S-1AS
A = SΛS-1

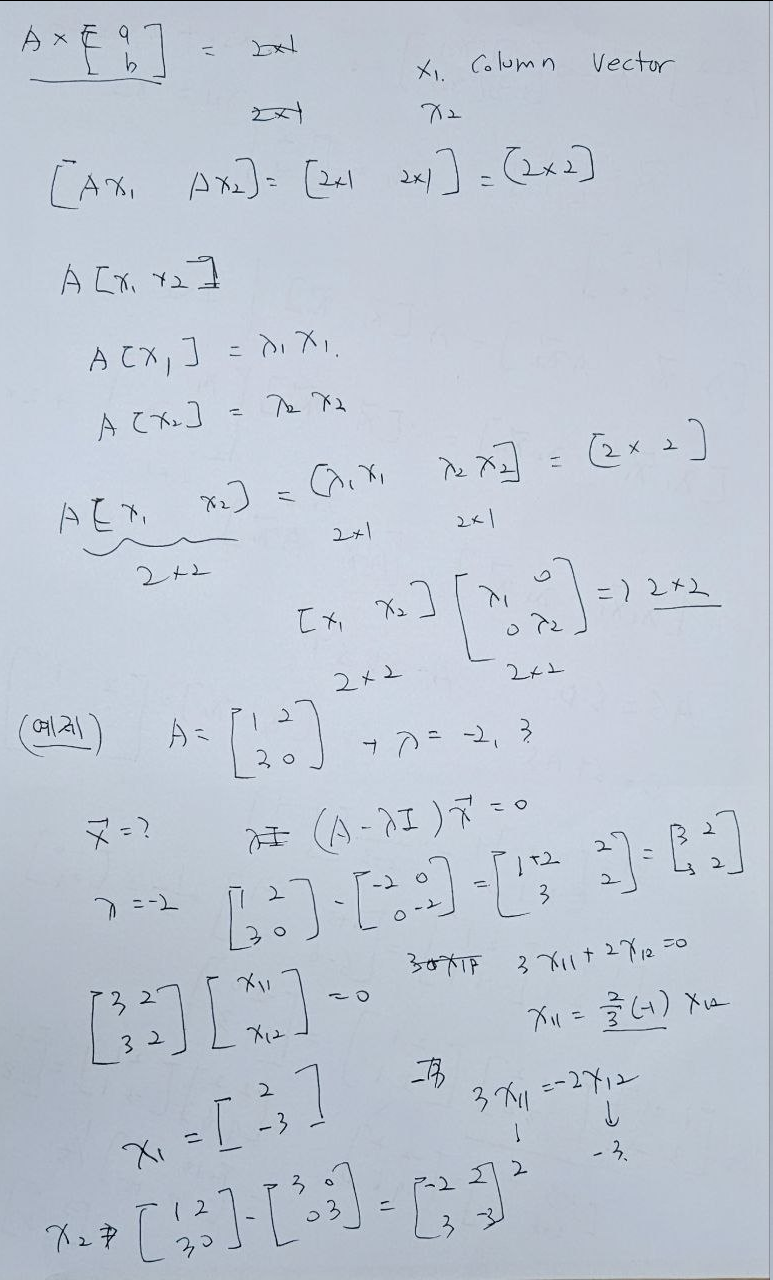

11. 예제 Matrix

손필기 이미지는 다음 Matrix를 예제로 사용한다.

A = [ 1   2 ; 3   0 ]

원본에 기록된 Eigenvalue는

λ₁ = -2
λ₂ = 3

이다.

12. λ₁ = -2의 Eigenvector

Eigenvector는 다음 식으로 구한다.

(A – λI)x = 0

λ₁ = -2를 대입하면

A + 2I = [ 3   2 ; 3   2 ]

따라서

3x11 + 2x12 = 0

원본에서는 다음 Eigenvector를 선택한다.

x₁ = [ 2 ; -3 ]

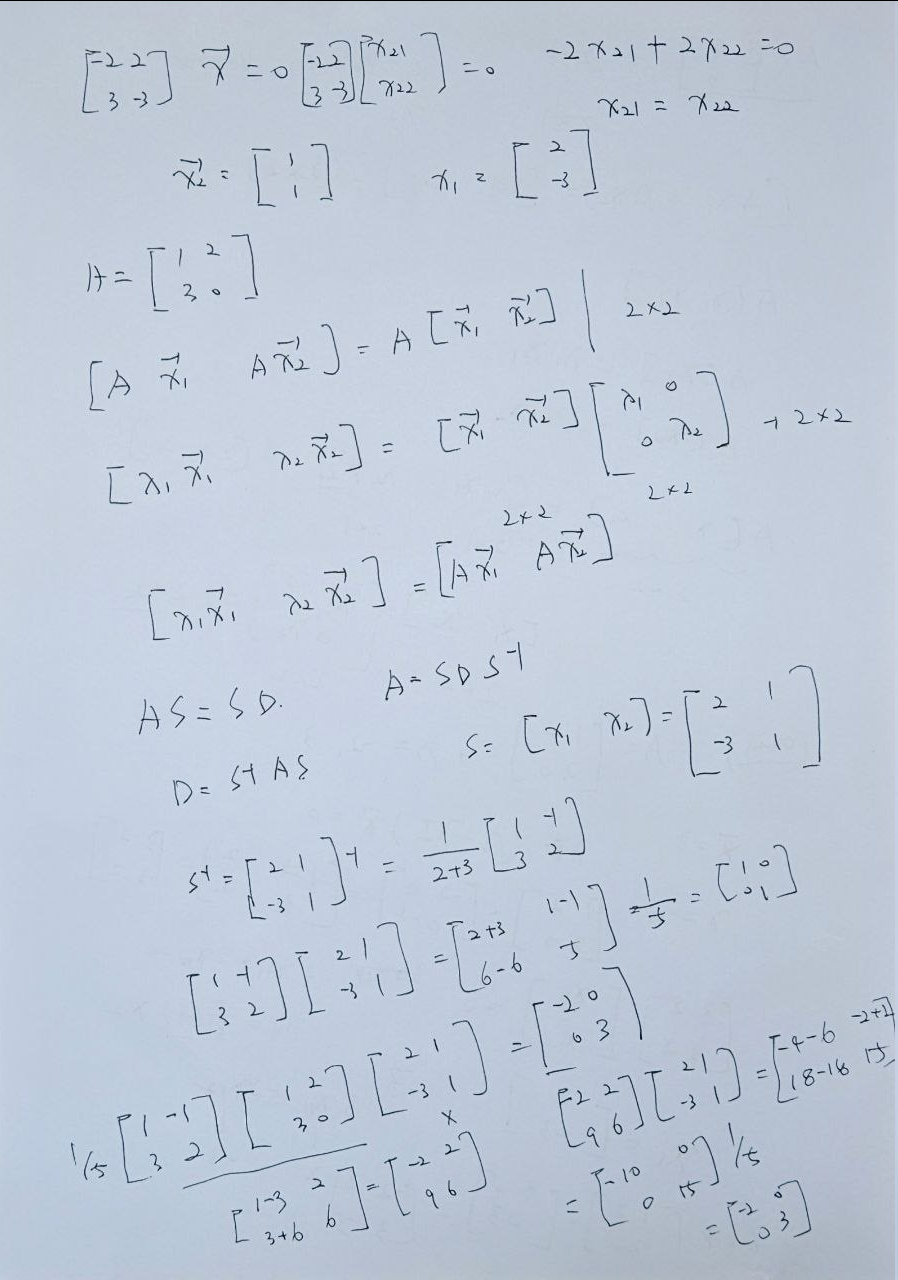

13. λ₂ = 3의 Eigenvector

λ₂ = 3을 대입하면

A – 3I = [ -2   2 ; 3   -3 ]

따라서

-2x21 + 2x22 = 0
x21 = x22

원본에서는

x₂ = [ 1 ; 1 ]

을 선택한다.

14. 예제의 Eigenvector Matrix

두 Eigenvector를 Column으로 묶으면

S = [ 2   1 ; -3   1 ]

이다.

15. 예제의 Diagonal Matrix

D = [ -2   0 ; 0   3 ]

원본 손계산에서는 S-1AS를 직접 계산하여 대각행렬 D가 되는 것을 확인한다.

S-1AS = [ -2   0 ; 0   3 ]

16. 왜 Diagonalization을 하는가

NeoStudio에서는 원래 상태방정식

u̇ = A u

의 상태들이 서로 Coupled되어 있으므로, Eigenvector Matrix를 이용하여 Decoupled 형태로 바꾸는 과정을 기록한다.

u = S v
좌표를 Eigenvector 방향으로 바꾸면 서로 결합된 상태방정식을 각 Eigenvalue에 대응하는 독립적인 Mode로 분리할 수 있다.

17. Coordinate Transform

새로운 좌표 v를 다음 관계로 정의한다.

u = S v

미분하면

u̇ = S v̇

18. Decoupled System 유도

원래 식

u̇ = A u

에 u=Sv를 대입하면

S v̇ = A S v

양변에 S-1을 곱하면

v̇ = S-1A S v

그리고

S-1A S = D

이므로

v̇ = D v

19. Diagonal System

D가 Diagonal Matrix이므로 상태방정식은 각각 독립적으로 분리된다.

[ v̇₁ ; v̇₂ ] = [ λ₁   0 ; 0   λ₂ ] [ v₁ ; v₂ ]

따라서

v̇₁ = λ₁v₁
v̇₂ = λ₂v₂
Coupled System이 두 개의 독립적인 1차 시스템으로 변환된다.

20. 각 Mode의 자연응답

각 식은 Scalar 1차 미분방정식이므로 해는 지수함수 형태이다.

v₁(t) = v₁(0)eλ₁t
v₂(t) = v₂(0)eλ₂t

21. 원래 좌표의 Natural Response

u=Sv를 이용하여 다시 원래 좌표로 변환한다.

u(t) = [ x₁   x₂ ] [ v₁(0)eλ₁t ; v₂(0)eλ₂t ]

따라서

u(t) = x₁v₁(0)eλ₁t + x₂v₂(0)eλ₂t
전체 자연응답은 각 Eigenvalue에 따른 지수응답과 그 Eigenvector 방향을 합한 형태이다.

22. Eigenvalue와 Natural Response

              State Equation
                 u̇ = Au
                    │
                    ▼
           u = x e^(λt) 가정
                    │
                    ▼
               Ax = λx
                    │
          ┌─────────┴─────────┐
          ▼                   ▼
      Eigenvalue λ        Eigenvector x
          │                   │
          └─────────┬─────────┘
                    ▼
           Eigenvector Matrix S
                    │
                    ▼
             S^-1 A S = D
                    │
                    ▼
                 u = Sv
                    │
                    ▼
                v̇ = Dv
                    │
          ┌─────────┴─────────┐
          ▼                   ▼
      v̇1=λ1v1            v̇2=λ2v2
          │                   │
          ▼                   ▼
    v1(0)e^(λ1t)       v2(0)e^(λ2t)
          └─────────┬─────────┘
                    ▼
         u(t)=x1v1(0)e^(λ1t)
             +x2v2(0)e^(λ2t)

23. Eigenvalue · Eigenvector의 역할

항목 원본에서의 역할
Eigenvalue λ 각 Mode의 eλt 시간응답을 결정
Eigenvector x 각 Mode가 나타나는 Vector 방향
S Eigenvector를 Column으로 묶은 Matrix
D 또는 Λ Eigenvalue를 배치한 Diagonal Matrix
S⁻¹AS=D 원래 Matrix A를 Diagonal 형태로 변환
u=Sv Coupled 좌표를 Eigenvector 좌표로 변환
v̇=Dv 각 Mode를 독립적인 1차 방정식으로 분리

24. 이미지 · NeoStudio 핵심 정리

항목 원본 내용
State Equation u̇ = Au
가정해 u = x eλt
Eigenvalue Problem Ax = λx
Eigenvector Matrix S=[x₁ x₂]
Diagonal Matrix D=diag(λ₁,λ₂)
관계 AS=SD
Diagonalization D=S⁻¹AS
역변환 A=SDS⁻¹
예제 A [1 2; 3 0]
예제 Eigenvalues λ₁=-2, λ₂=3
예제 Eigenvectors x₁=[2 -3]ᵀ, x₂=[1 1]ᵀ
예제 S [2 1; -3 1]
예제 D [-2 0; 0 3]
Coordinate Transform u=Sv
Decoupled System v̇=Dv
Natural Response Σ xᵢ vᵢ(0)eλᵢt
